Ploter CUTTER wycinarka do tekstyliów skóry obuwia

08-09-2014, 19:28
Aukcja w czasie sprawdzania nie była zakończona.

Cena kup teraz: 110 577 zł

Użytkownik rakuś

numer aukcji: 4547768042

Miejscowość Warszawa

Koniec: 08-09-2014, 19:25

Dodatkowe informacje:
Stan: Nowy
Przeznaczenie maszyny : obuwnicza

- Kontakt
- LYNX Grawerki i Plotery
  ul.Instalatorów 9 pok.205
  02-237 Warszawa
- tel: (22)[zasłonięte]825-61
  tel/fax: (22)[zasłonięte]825-92
  mobile:[zasłonięte]509-62-86
- [zasłonięte]@grawerki.biz
- Czas i warunki realizacji
- Maszyna na zamówienie produkowana w Polsce - dostępna w ciągu 10-12 tygodni od dnia przyjęcia zamówienia.
- Gwarancja
- 1 rok w siedzibie klienta. Gwarancja nie obejmuje elementów zużywających się podczas normalnej eksploatacji - np. noży tnących, frezów itp. Możliwość przedłużenia gwarancji do 5 lat, nawet po koniec pierwotnego okresu gwarancyjnego.
- Szkolenie
- 1-dniowe szkolenie z obsługi maszyny oraz autorskiego oprogramowania CAD i CAM.

Ploter wielofunkcyjny LYNX MULTIHEAD
z trzema niezależnymi supportami i strefowym stołem podciśnieniowym
powierzchnia robocza 1500x2000x150mm

Najnowszy film z frezowania plexi 12 m/min (20.05.2014)

Spis treści:

Opis serii
Polski produkt
Czy wiesz, że?
Możliwe zastosowania
Zalety prezentowanej maszyny
Zawartość zestawu
Wyposażenie dodatkowe
Modele
Parametry techniczne
Filmy na YouTube
Zdjęcia
Maszyny produkcji firmy LYNX

Obszar roboczy:

Firma LYNX zbiera najlepsze opinie na rynku za jakość obsługi technicznej i serwis.

Zawdzięczamy to naszym specjalistom: technologom (sprawdź na cnc.info.pl) i inżynierom o ukierunkowanych specjalizacjach (elektronika, mechanika, informatyka).

Opis serii

LYNX MULTIHEAD o powierzchni roboczej 1500x2000x150 to nasz najnowszy ploter wielofunkcyjny z 3 suportami, umożliwiającymi jednoczesne zamontowanie 3 różnych (lub takich samych) głowic - z pneumatycznym opuszczaniem każdej z nich do pozycji pracy. Dzięki takiemu rozwiązaniu maszyna może w trakcie jednej pracy wykorzystywać wszystkie 3 narzędzia po kolei. Do wyboru jest kilka różnych typów głowic: frezujące, z nożem wibrującym (oscylacyjnym) z napędem mechanicznym i pneumatycznym, tnące z nożem wleczonym aktywnym i pasywnym, głowice bigujące, nacinające, tnące nożem kątowym, krążkowym itp. Dzięki temu równie dobrze służy do wycinania kartonów, tektury falistej, gumy, skóry itp. (głowica wibrująca), jak i frezowania w plastikach (np. plexi), drewnie i aluminium. Ploter ma bardzo szerokie zastosowanie. LYNX MULTIHEAD dostarczany jest z nowym specjalizowanym oprogramowaniem cncCAD MULTI + TAPPER 4-AXIS MULTI, które zarówno pozwalają na przygotowywanie ścieżek dla wszystkich używanych narzędzi (także osi skrętnych), jak i umożliwiają sterowanie maszyną z uwzględnieniem położenia każdej z nich względem punktu odniesienia, jakim jest krzyżowy wskaźnik laserowy.

Sterowanie plotera odbywa się z dołączonego komputera PC przez port ETHERNET. Maszyna wyposażona jest w zaawansowany moduł sterujący i dedykowane oprogramowanie. Prosta obsługa i oprogramowanie umożliwiające zarówno bezproblemową pracę, jak i import rysunków z popularnych programów graficznych tj. CorelDraw, Adobe Illustrator, AutoCAD etc. dopełniają paletę zalet. Najnowsza wersja oprogramowania ma wbudowaną programową korektę kąta bramy maszyny.

Obsługa tej maszyny wymaga przeszkolenia (szkolenie zawarte w cenie)!

Produkt 100% polski
opracowany i wykonywany od podstaw w naszej firmie!

Czy wiesz, że?

W 100% stosujemy własne rozwiązania, dzięki czemu możemy dowolnie spersonalizować maszynę.

Elektronika (sterownik po Ethernet) oraz oprogramowanie CAD/CAM i CUT są w 100% autorskim rozwiązaniem naszej firmy!

Aktualizacje oprogramowania CAD/CAM i CUT są DARMOWE

Masz pomysł na aktualizację oprogramowania? Wykonamy ją specjalnie dla CIEBIE

Mamy wygodne warunki gwarancji - możliwość przedłużenia nawet pod koniec pierwotnego okresu gwarancyjnego.

Dajemy wsparcie techniczne w okresie gwarancyjnym i pogwarancyjnym - całkowicie ZA DARMO

Prowadzimy serwis gwarancyjny i pogwarancyjny naszych maszyn

Cała produkcja na terenie Polski!

Współpracujemy z polskimi podwykonawcami, którzy stosują najlepszej jakości materiały

Kupując maszynę u nas wspierasz rynek gospodarczy w Polsce!

Wykonujemy maszyny w dowolnym rozmiarze

Maszyna nie ma konkurencji na naszym rynku ponieważ...

jest to pierwsza tak uniwersalna maszyna, która pozwala na dowolne instalowanie, a co za tym idzie używanie głowic roboczych. Możliwe jest zarówno zastosowanie trzech głowic frezujących, jak i np. dwóch frezujących i jednej tnącej, jak i dwóch tnących (np. nóż krążkowy i kątowy) oraz bigującej. MOŻLIWOŚCI KONFIGURACJI SĄ OGROMNE!!!

Możliwe zastosowania

cięcie materiałów tekstylnych (jedno i wielowarstwowych), skóry, skajów itp.

cięcie kartonu i tektury (zarówno litej jak i falistej)

wycinanie elementów pudełek do opakowań z kartonu i tektury

wykonywanie standów ze specjalistycznej tektury falistej grubościennej

wycinanie szablonów i wykrojów (np. krawieckich, kaletniczych)

cięcie płyt komórkowych (poliwęglanowych, PCV itp.)

cięcie i nacinanie folii polimerowych (PP, PE, PCV, HIPS, PET itp.)

obróbka różnego rodzaju tworzyw sztucznych (pleksi, akryl, PE, PET, PCV itp.)

obróbka (frezowanie i grawerowanie) drewna i materiałów drewnopochodnych

obróbka płyt warstwowych, także z aluminium (np. DI-BOND)

nakładanie klejów i mas uszczelniających

wycinanie i grawerowanie liter, napisów, loga firm itp. w wielu materiałach

obróbka 3D np. form do termoformowania i podobnych z drewna, MDF, żywic, płyt modelarskich, aluminium i stopów aluminiowych

grawerowanie w różnego rodzaju materiałach: stali konstrukcyjnych, nierdzewnych, kamieni, kompozytów, ceramiki, metali itp.

Powyżej zaprezentowany jest zespół z trzema przykładowymi głowicami:

głowica wibrująca-tangensowa PNEUMATYCZNA (280 Hz - 17.000 oscylacji/min),
głowica frezująca 2kW (firmy TEKNOMOTOR),
głowica wibrująca-tangensowa mechaniczna (napędzana silnikiem elektrycznym - max 6.000 oscylacji/min),

które mogą pracować jedna po drugiej w tym samym procesie obróbczym!

Zalety prezentowanej maszyny

Wszystkie głowice (poza elektrowrzecionem) zostały skonstruowane i wykonane od podstaw w naszej firmie. Charakteryzują się dużą wytrzymałością i precyzją pracy!

Dynamiczna analiza wektorów - dzięki tej technologii nasze maszyny pracują nawet z prędkością 30 m/min oraz bardzo wysoką dynamiką 10 m/s² (1 G), mimo stosowania silników krokowych.

Stosowanie głowic renomowanej włoskiej firmy TEKNOMOTOR (lepsze od ELTE)

Zawartość zestawu

kompletna maszyna wraz ze sterownikiem po kablu Ethernet (RJ-45) i stołem strefowym podciśnieniowym i pompą bocznokanałową

głowice (suportów) do wyboru:

elektrowrzeciona firmy Teknomotor (2kW, 3.3kW)
głowica oscylacyjna-tangensowa (skrętna) pneumatyczna
głowica oscylacyjna-tangensowa (skrętna) mechaniczna
głowica wleczona aktywna z nożem krążkowym
głowica wleczona aktywna z nożem standardowym (o wys. cięcia do 140 mm)
głowica wleczona aktywna z nożem kątowym
głowica wleczona aktywna bigująca
głowica wleczona pasywna z nożykiem do cięcia folii i papieru
głowica rysująca
... i inne głowice wykonane na zamówienie klienta!!!

pozycjoner laserowy (krzyżowy wskaźnik laserowy)

czujnik wysokości narzędzia

komplet okablowania

zestaw startowy narzędzi skrawających i noży tnących (oraz bigujących)

stanowisko komputerowe wraz z komputerem i monitorem

oprogramowanie graficzne cncCAD MULTI (wersja polska)

oprogramowanie sterujące TAPPER 4-AXIS MULTI (wersja polska)

instrukcja, DTR itd.

W skład plotera wchodzi wszystko,
co potrzebne jest do rozpoczęcia efektywnej pracy zaraz po zakupie!

Wyposażenie dodatkowe (opcjonalne)

Kompresor

Głowice na zamówienie klienta

Oprogramowanie do konwersji bitmap na grawerowanie IMAGE2CAM (wersja polska)

Aukcja dotyczy modelu LYNX MULTIHEAD-2 w standardowym wyposażeniu.

Modele

Nazwa	LYNX MULTIHEAD-2	LYNX MULTIHEAD-3
Obszar roboczy	1500x2000 mm	2000x3000 mm
Wymiary maszyny	2450x[zasłonięte]x1700 mm	2950x[zasłonięte]x1700 mm
Masa	około 950 kg	około 1300 kg
Cena	110 577 zł brutto	135 177 zł brutto

Parametry techniczne

Prześwit w osi Z do	150 mm (zależna od użytego narzędzia)
Prędkość ruchu pracy	do 25000 mm/min (zależne od sposobu pracy i użytego narzędzia)
Prędkość ruchu jałowego	do 30000 mm/min
Dokładność pracy maszyny	±0.1 mm/1m
Dokładność pozycjonowania głowicy	±0.01 mm/1m
Max. pobór prądu	około 6 kW (380V) (zależny od stosowanych głowic)
Akceptowane pliki wejściowe (TAPPER)	G-kody, PLT (HPGL)
Akceptowane wektorowe formaty graficzne wejściowe (cncCAD)	AI, EPS, DXF, DWG, PLT, HPGL, HP2, DMP, CF2 (CFF2)
Akceptowane bitmapowe formaty graficzne wejściowe (cncCAD)	JPG, GIF, TIFF, PNG, BMP, PSP, PSD i mnóstwo innych (w sumie około 50 typów plików)
Rodzaj napędu	silniki HYBRYDOWE z ENKODERAMI z przekładnią
Komunikacja	sterownik mikroprocesorowy po złączu ETHERNET (RJ-45)
Prowadzenie	bezluzowe prowadnice trapezowe w wszystkich osiach
Posuwy	listwy zębate w osiach XY, śruba kulowa w osi Z
Opuszczanie suportów	pneumatyczne (konieczny kompresor, którego brak w standardzie z maszyną)
Stół roboczy	Sekcyjny stół roboczy podciśnieniowy z wentylatorem bocznokanałowym o dużej wydajności (350 m3/h)
Rama	konstrukcja stalowa spawano-skręcana z kompensacją kąta bramy

Filmy na YouTube (wejdź w link)

Frezowanie plexi z prędkością 12000 mm/min (20.05.2014)

Zdjęcia

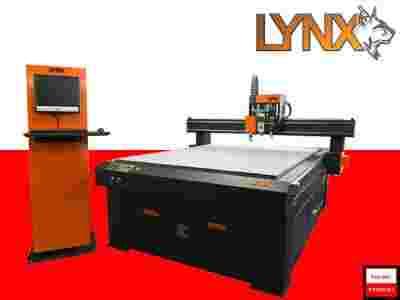

LYNX MULTIHEAD ze stanowiskiem komputerowym	LYNX MULTIHEAD
Głowica z trzema przykładowymi supportami, które moga pracować jednoczesnie!	Stanowisko komputerowe
Nagroda KORONA REKLAMY w kategorii Innowacyjność	Wyróżnienie TOP 10 - GODNY POLECENIA w kategorii Technology
