PLESSEY SL560 LEGENDARNY WZMACNIACZ 2-300MHz

16-04-2015, 1:01
Aukcja w czasie sprawdzania była zakończona.

Cena kup teraz: 15 zł

Użytkownik DW_RADIO

numer aukcji: 5231643904

Miejscowość Piastów

Koniec: 16-04-2015, 1:00

Dodatkowe informacje:
Stan: Używany

Szablon - DW

DW_RADIO
[O firmie] [Nasze aukcje] [Nasze komentarze] [Dodaj do ulubionych]
KONTAKT E-mail: [zasłonięte]@dw-electronics.com Telefon: 22 [zasłonięte] 60 Kom: 515 [zasłonięte] 400 Biuro czynne od poniedziałku do piątku w godzinach 8.00 - 16.00. ul. Dworcowa 64 05-820 Piastów PŁATNOŚĆ Dane do wpłaty: Bank ING: 61 1050 [zasłonięte] 1[zasłonięte]9240023 [zasłonięte] 357797 DW Electronics ul. Dworcowa 64 05-820 Piastów W tytule przelewu koniecznie proszę podać nick z allegro i numery aukcji. Na życzenie wystawiamy faktury VAT. WYSYŁKA Zgodnie z umową zawartą z Pocztą Polską, paczki są odbierane z naszego biura i wysyłane dwa razy w tygodniu (we wtorki i piątki rano). Przesyłki kurierskie nadajemy w ciągu trzech dni roboczych od daty zaksięgowania wpłaty na koncie. Nie ponosimy odpowiedzialności za sposób działania firmy dostarczającej paczki. Koszt przesyłki podany na aukcji dotyczy domyślnie 1 szt. przedmiotu. W razie potrzeby prosimy o kontakt w celu ustalenia kosztu przesyłki zbiorczej. Nie wysyłamy paczek za POBRANIEM!

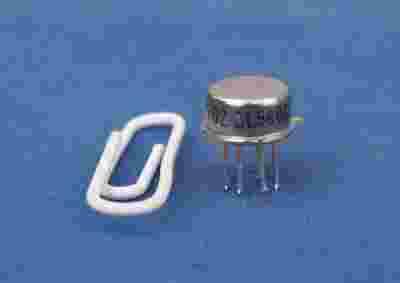

	Oferuję Państwu scalony wzmacniacz firmy Plessey typu SL560. Jest to wzmacniacz przystosowany do zastosowania w aparaturze wojskowej w zakresie częstotliwości 10-220MHz (lecz pracuję poprawnie w zakresie 2-300MHz). Jako że firma Plessey bardzo dbała o jakość swoich wyrobów, były stosowane m.in. w programie kosmicznym APOLLO. Układ scalony ma rewelacyjne parametry: - pasmo max 300MHz - współczynnik szumów poniżej 2dB - zasilanie 2-15V - możliwość pracy z impedancją wejściową i wyjściową 50Ω - wzmocnienie 35dB - nierównomierność wzmocnienia +/- 1,5dB - temperatura pracy od -55º C do +125º C UWAGA: Układ do pracy w aplikacji 50-omowej potrzebuję trzech elementów zewnętrznych!!! Są to 3 kondensatory 10nF. Możliwe jest stworzenie 3-stopniowego wzmacniacza o wzmocnieniu 65dB przy użyciu 3 układów scalonych i 8 kondensatorów przy czym 3 kondensatory służą do blokowania zasilania. Przewidziano także pracę przy napięciu zasilania +2V i prądzie zasilania 3mA wzmocnienie wynosi wtedy 13dB. Max. moc wyjściowa układu ok 8mW. Opisywany wzmacniacz świetnie nadaję się dzięki wysokiemu współczynnikowi IP do zastosowań w aparaturze radiokomunikacyjnej. Dobrze tez sprawdza się jako przedwzmacniacz częstościomierzy cyfrowych i w innej aparaturze pomiarowej. Licytujesz oryginalny układ Plesseya SL560C w obudowie metalowej z odbiorem wojskowym. Układ został wylutowany z fabrycznie nowej płytki. Oczywiście udzielam gwarancji rozruchowej. Pełna karta katalogowa firmy Plessey z aplikacjami, wszystkimi danymi technicznymi a nawet rysunkiem płytki drukowanej znajdziesz TUTAJ (proszę wpisać SL560 Plessey). UWAGA: Inne układy Plessey dostępne są na pozostałych aukcjach. Polecam i zapraszam do odwiedzenia naszych pozostałych aukcji.
