PODSTAWOWE CECHY

• Oszczędne rozwiązanie VDSL2 CO / CPE bridge
• Wybór trybu CO / CPE poprzez przełącznik DIP
• Symetryczne (Plan 997) i asymetryczne (Plan 998) pasmo transmisji dla wysyłania i odbioru,
• Zgodność ze standardami IEEE 802.3, IEEE 802.3u oraz IEEE 802.3x
• Modulacja DMT (Discrete Multi-Tone)
• Back pressure dla Half Duplex oraz kontrola przepływu IEEE 802.3x Pause frame dla Full Duplex,
• Wbudowany splitter POTS
• Dwa łącza RJ-11 dla połączenia VDSL oraz standardowej linii POTS
• Połączenia głosowe i danych mogą być współdzielone na istniejącej linii telefonicznej,
• Obsługa pakietów do 1536 bajtów oraz IEEE 802.1Q VLAN tag transparent
• Samodzielny transceiver VDSL2
• Minimalny czas instalacji (Plug-and-Play)
• Możliwość wyboru przepustowości danych oraz wartości SNR,
• Diody LED ułatwiające diagnostykę sieci

OPIS PRODUKTU

Wysokowydajne rozwiązanie Ethernet over VDSL

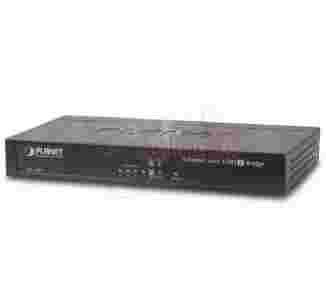

PLANET VC-204 jest wysokowydajnym konwerterem Ethernet-over-VDSL2. Opiera się na dwóch technolog, iach sieciowych Ethernet oraz VDSL2 (Very-high-data-rate Digital Subscriber Line 2). Ta ostatnia gwarantuje najszybsze możliwe połączenia poprzez istniejące miedziane sieci telefoniczne. VC-204 obsługuje asymetryczne połączenia 100/55Mbps na odległoś, ć do 200m oraz 25/4Mbps na odległość 1,6km z wykorzystaniem zwykłej linii telefonicznej.

Integracja z istniejącą siecią telefoniczną
Konwerter Long Reach Ethernet (LRE) Planet VC-204 posiada cztery porty RJ-45 Ethernet oraz dwa, łącza telefoniczne RJ-11 – jedno dla połączenia VDSL oraz jedno dla standardowej linii POTS. Korzystanie ze standardowej linii telefonicznej jest możliwe dzięki wbudowanemu splitterowi POTS. Nie ma potrzeby zmieniania istniejącego okablowania. Wyst, arczy połączyć urządzenie poprzez port RJ-11 z istniejącą siecią telefoniczną, aby uzyskać wysoko wydajne połączenie VDSL2. Jest to idealne rozwiązanie aby rozszerzyć możliwości istniejącej sieci Ethernet.

Umożliwia korzystanie z, wymagających usług ISP / Triple Play
Dzięki wysokiej przepustowości do 100/55Mbps w połączeniu asymetrycznym VC-204 pozwala na korzystanie z internetowych usług multimedialnych takich jak VOD (wideo na żądnie), telefonia VoIP, wideo, telefonia, IPTV, itp. VC-204 zapewnia wystarczającą przepustowość dla urządzeń “triple play” w systemach domowej rozrywki i komunikacji.

Łatwa instalacja
Konwerter jest urządzeniem typu “plug and play”, nie ma potrzeby konfiguracj, i ani instalowania oprogramowania, ponadto jest w pełni zgodny z wieloma protokołami sieciowymi Co więcej, diagnostyczne diody LED na przednim panelu pozwalają na łatwe sprawdzenie stanu urządzenia, portów i całego systemu. Konwerter umożliwia równie, ż ustawienie trybu pracy za pomocą przełącznika DIP – tryb CPE przeznaczony do pracy po stronie klienta oraz CO używany po stronie centralnej (CO). Ustawienie pary konwerterów dla połączenia point-to-point, wymaga włączenia trybu CPE dla jednego z, konwerterów oraz CO dla drugiego.

Wysoka przepustowość do użytkownika i do sieci
VC-204 obsługuje symetryczne (Plan 997) i asymetryczne (Plan 998) pasmo transmisji dla wysyłania i odbioru. Pasmo symetryczne zapewnia transmisje do, użytkownika i do sieci z tymi samymi prędkościami. Z kolei transmisja asymetryczna jest zalecana przy niewielkich dystansach i pracy konwertera po stronie centralnej (CO). VC-204 w trybie symetrycznym zapewnia lepszą przepustowość do sieci, a w, w trybie asymetrycznym lepszą przepustowość do użytkownika.

Zwiększenie zasięgu sieci Ethernet
Para konwerterów VC-204 jest doskonałym rozwiązaniem zwiększającym zasięg sieci Ethernet poprzez istniejące okablowanie telefoniczne.,

DANET TECHNICZNE

Model	VC-204,
Wymiary (Wys. x Szer. x Gł.)	155 x 86 x 26 mm
Waga	0.38 kg
Zasilanie	5V DC, 2A
Temperatura pracy	0~50 stopni C
Temperatura składowania	-25~70 stopni C
Wilgotność pracy	10% do 90% ,, relatywna, bez kondensacji
Kodowanie	- VDSL-DMT - ITU-T G.993.1 VDSL - ITU-T G.997.1 - ITU-T G.993.2 VDSL2 (Profile 17a)
Diody LED,	Zasilanie - 4 dla RJ-11 / VDSL2 WAN :- Zielona, LNK / ACT- Zielona, SYNC- Zielona, tryb CO- Zielona, tryb CPE - 1 dla każdego portu RJ-45 10/100Base-TX- Zielona,, LNK / ACT
Okablowanie	- 10Base-T: 2-pary UTP kat.3,4,5 do 100m - 100Base-TX: 2-pary UTP kat.5, do 100m - VDSL: para telefoniczna (AWG24 lub lepszy) do, 1.2km
Porty	10/100Base-TX: 4 x RJ-45, auto negocjacja oraz Auto-MDI / MDI-X VDSL: 1 x RJ-11Telefon: 1 x RJ-11, wbudowany splitter POTS
Przełącznik, DIP	4 pozycyjny przełącznik DIP
Funkcjonalność	- Tryb CO / CPE - Tryby fast oraz interleaved - Wybór przepustowości - Wybór trybu, SNR
Architektura	Store-and-Forward
Tablica adresów	2k wpisów
Kontrola przepływu	Back pressure dla half, duplex IEEE 802.3x Pause Frame dla full duplex
Matryca przełączająca	1.6Gbps
Przepustowość (pakiety na, sek.)	11.9Mpps
Okablowanie	10/100Base-TX: 2-pary UTP kat. 3,4, 5 (100m, max.) EIA / TIA-568 100-ohm STP (100m,, max.)
Certyfikaty	FCC Part 15 Class A, CE
Zgodność ze standardami	IEEE 802.3 10Base-T IEEE 802.3u, 100Base-TX ITU-T - G.993.1 (VDSL) - G.997.1 - G.993.2 VDSL2 (Profile 17a )

Łącze miedziane	10/100Base-TX: 4 x RJ-45, auto negocjacja oraz Auto-MDI / MDIX
Łącze fizyczne	VDSL: 1 x RJ-11Telefon: 1 x RJ-11, wbudowany splitter POTS
Typ portów	RJ-45 oraz RJ-11
Zgodność ze standardem	IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX ITU-T- G.993.1 (VDSL) ITU-T- G.997.1 ITU-T- G.993.2 VDSL2 (Profile 17a )
Tablica MAC	2K
Przepustowość	VDSL2 w Trybie Asymetrycznym 200m -> 100/55Mbps 400m -> 90/50Mbps 600m -> 70/40Mbps 800m -> 60/25Mbps 1000m -> 45/15Mbps 1200m -> 35/10Mbps 1400m -> 30/6Mbps 1600m ->, 25/4Mbps VDSL2 w Trybie Symetrycznym 200m -> 90/90Mbps 400m -> 90/90Mbps 600m -> 70/70Mbps 800m -> 55/50Mbps 1000m -> 40/35Mbps 1200m -> 30/25Mbps 1400m -> 25/20Mbps, 1600m -> 20/15Mbps
Sygnalizacja LED	Tak
Zasilanie	Zasilacz zewnętrzny 5V DC 2A
Wymiary (wys x szer x gł)	155 x 86 x 26 mm
Waga	380 g
