Niedrogi konwerter RS-232 / RS-422 / RS-485 do Fast Ethernet

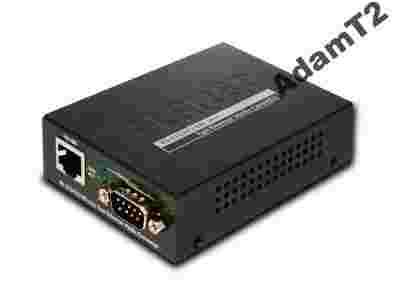

PLANET ICS-100 to konwerter mediów / serwer urządzeń pozwalający na komunikację pomiędzy interfejsem RS-232 / RS-422 / RS-485 a siecią Fast Ethernet. Urządzenie wyposażono w port RJ-45, co zwiększa zasięg urządzeń podłączanych do portu szeregowego. Pozwala ono na łatwe i tanie połączenie dwóch segmentów sieci. Konwerter może być wykorzystywany jako urządzenie samodzielne lub zainstalowany w zbiorczej obudowie konwerterowej PLANET (MC-700, MC-1000 oraz MC-1500). Dzięki tym cechom zarządzanie siecią jest ułatwione i nie ma potrzeby wymiany istniejących urządzeń i oprogramowania.
Zdalne zarządzanie
ICS-100 zmienia urządzenia podłączane do portu szeregowego w urządzenia bazujące na standardzie IP. Dzięki temu możliwe jest ich natychmiastowe podłączenie do sieci TCP / IP. Dodatkowo konwerter może być zarządzalny poprzez interfejs sieciowy. Obsługuje również funkcje alarmu w razie problemów z połączeniami. Dzięki temu skraca się czas jaki administrator potrzebuje na zarządzanie siecią, identyfikację problemów i lokalizację awarii sprzętu i okablowania. Dostępne jest również wiele trybów połączeń, co pozwala na instalację w dużych sieciach.
Podstawowe cechy
Interfejs szeregowy
- Jeden port RS-232 / 422 / 485 oraz jeden 10/100Base-TX
- Obsługuje RS-232, 4-przewodowy RS-422 oraz 2/4-przewodowy RS-485
- Asynchroniczne przesyłanie danych z prędkością do 921600b/s
Interfejs Ethernet
- Zgodny z IEEE 802.3, IEEE 802.3u 10/100Base-TX
- Obsługa auto MDI/MDI-X na porcie RJ-45
Funkcje Smart
- Interfejs standardu TCP / IP i liczne tryby pracy
- Programowa obsługa protokołów ARP, ICMP,TCP / IP, UDP, HTTP server, DHCP client, Telnet server/client
- Wbudowany interfejs sieciowy oparty na IP do zdalnego zarządzania
- Tryby pracy portu szeregowego wybierane poprzez zdalne zarządzanie
- Tryb połączenia w parze umożliwiający połączenie dwóch urządzeń z interfejsem szeregowym poprzez sieć
- Oprogramowanie PLANET Smart Discovery automatycznie wykrywające urządzenia PLANET w sieci
- Aktualizacja oprogramowania Firmware poprzez HTTP
Sprzętowe
- Kompaktowa obudowa łatwa instalacja
- Możliwość montażu na ścianie lub szynie DIN
- Współpraca z obudowami PLANET serii MC ( MC-700 / 1000R / 1500)
- Diody LED ułatwiające diagnozowanie sieci
- Przycisk Reset na tylnym panelu przywracający ustawienia fabryczne
Zastosowania
System kontroli dostępu – instalacja tradycyjna
Większość firm i urzędów wykorzystuje panele dostępu oraz karty Mifare lub systemy RFID aby identyfikować wchodzących. W tradycyjnej instalacji, urządzenie kontrolne wykorzystuje interfejs szeregowy RS-232 lub RS-485 i poprzez kable jest podłączone do serwera logowania. Po podłączeniu do konwertera ICS-100, urządzenie kontrolujące dostęp może znajdować się daleko od serwera i komunikować się z nim poprzez Ethernet. ICS-100 może też zostać podłączony do routera XDSL i uzyskać dostęp do Internetu; można więc zdalnie poprzez Internet identyfikować wchodzących oraz przyznawać prawa dostępu.
Kontrola procesów produkcji
Monitorowanie, konfigurowanie i zarządzanie automatyczną linią produkcyjną wymaga urządzenia PLC (Programmable Logical Control). ICS-100 może zostać ustawiony w tryb serwera TCP i podłączony do PLC. Dzięki temu administrator może konfigurować i wysyłać zestawy komend do urządzenia PLC poprzez sieć Fast Ethernet Intranet. Nie ma potrzeby tworzenia stanowiska kontrolnego w pobliżu maszyny.
Zbieranie danych z terminala RTU – tryb UDP
Podłączenie do terminala RTU (Remote Terminal Unit) umożliwia zbieranie i monitorowanie danych wykorzystania mocy, sygnałów, itd. ICS-100 po ustawieniu w tryb UDP pozwala automatycznie przesyłać dane z RTU poprzez sieć Fast Ethernet do lokalnego serwera lub poprzez Internet do serwera zdalnego.
Zdalny nadzór
Zainstalowanie konwertera ICS-100 na dwóch końcach systemu – przy ruchomej kamerze oraz w centrum monitorowania przy klawiaturze poprzez interfejs RS-232 / RS-422 / RS-485 pozwala zdalnie kontrolować ruchy kamery z centrum monitoringu.
Dane techniczne
|
Port szeregowy
|
|
Interfejs
|
RS-232 / RS-422 / RS-485
|
|
Łącze
|
3-w-1 DB9
|
|
Przepustowość
|
110bps do 921Kbps
|
|
Bity danych
|
5,6,7,8
|
|
Bity stopu
|
1,2
|
|
Kontrola przepływu
|
Brak, RTS / CTS, Xon / Xoff
|
|
Sygnały
|
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-
RS-485(2-przewody): Data+, Data-
RS-485(4-przewody): Tx+, Tx-, Rx+, Rx-
|
|
Port Fast Ethernet
|
|
Standard
|
10/100Base-TX
|
|
Łącze
|
RJ-45
|
|
Zasięg
|
100m
|
|
Okablowanie
|
Skrętka
|
|
Zabezpieczenia
|
Wbudowana izolacja magnetyczna 1.5KV
|
|
Specyfikacja sprzętowa
|
|
Diody LED
|
System: Zasilanie
TP: Link / Active
Port szeregowy: Tryb, RS-232, RS-422 lub RS-485
|
|
Zarządzanie
|
Poprzez sieć
Oprogramowanie PLANET Smart Discovery VCOM
|
|
Tryby pracy
|
Wirtualny port COM
Serwer TCP
Klient TCP
Klient UDPPara
|
|
Wymiary (Sz. x Gł. x Wys.)
|
97 x 70 x 26 mm
|
|
Waga
|
200g
|
|
Zasilanie
|
Zewnętrzny zasilacz 5V DC / 2A max.
|
|
Zużycie prądu
|
5.5 W (max)
|
|
Obudowa
|
Metalowa
|
|
Warunki pracy i składowania
|
Temperatura pracy: 0~50 stopni C
Temperatura składowania: -10~70 stopni C
Wilgotność pracy: 10%~90% RH
Wilgotność składowania: 5%~90% RH
|
|
Certyfikaty
|
FCC Class A, CE Certification Class A
|
|
Standardy
|
• IEEE 802.3 10Base-T,
• IEEE 802.3u 100Base-TX / 100Base-FX
• EIA / TIA RS-232 / 422 / 485
|
|
Zgodność z wymogami
|
RoHS
|
|
Kompatybilność z obudowami
|
MC-700 / 1000R / 1500
|
|
Uwagi
|
Przycisk Reset na tylnym panelu przywracający ustawienia fabryczne
|
|
