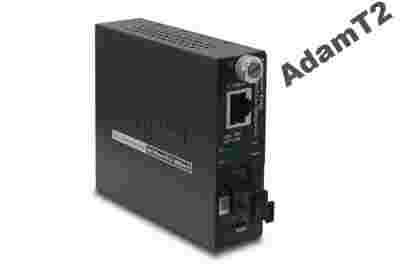

Konwertery mediów serii FST-80x umożliwiają konwersję sygnałów pomiędzy standardowymi sieciami kablowymi 10/100Base-TX oraz światłowodowymi 100Base-FX. Konwerter FST-806A60 posiada łącze WDM i pracuje z pojedynczym światłowodem o zasięgu do 60 km.
Konwerter FST-806A60 posiada automatyczne MDI/ MDI-X dla portów skrętki oraz mechanizm store-and-forward eliminujący błędne pakiety. Przełącznik DIP umożliwia konfigurację dostępnych funkcji Smart, takich jak tryb half/full duplex, auto-negocjacja oraz przepustowość 10/100Mbps zarówno dla portów skrętki jak i światłowodu. Mechanizm LLR bezzwłocznie alarmuje administratora sieci prowadzącego monitoring o kłopotach z połączeniem, a także ułatwia znalezienie rozwiązania dzięki czemu pozwala na szybką i skuteczną reakcję.
Dzięki konwerterowi FST-806A60 można w łatwy i tani sposób połączyć dwa segmenty sieci różnych typów. Urządzenie może być wykorzystywane jako samodzielny konwerter zasilany z zasilacza prądu stałego. Może być również wykorzystany jako wsuwany moduł, który można umieszczać w nowych 19 calowych obudowach zbiorczych firmy PLANET (MC-1600MR/ MC-1600MR48). Po zainstalowaniu konwertera w obudowie zbiorczej możliwej jest zarządzanie i monitorowanie FST-806A60 poprzez port RS-232 i lokalną konsolę oraz zdalnie przez przeglądarkę sieciową.
Podstawowe cechy
- Zgodny ze standardami IEEE 802.3, 10Base-T, IEEE 802.3u, 100Base-TX oraz 100Base-FX Ethernet
- Wyposażony w jeden port 10/100Base-TX ze złączem RJ-45
- Posiada port 100Base-FX ze złączem WDM i pracuje ze światłowodem single-mode
- Diody LED pokazujące status konwertera
- Przełącznik DIP umożliwiający konfigurację światłowodu (HDX/ FDX), skrętki UTP (Auto-negocjacja/ ręcznie), przepustowości (10/100Mbps), trybu duplex (Half/ Full duplex), mechanizmu LLR (Włączony/ Wyłączony), LLCF (Włączony/ Wyłączony)
- Automatyczne MDI/ MDI-X dla portu 10/100Base-TX
- Mechanizm Store-and-Forward
- Back-pressure oraz kontrola przepływu IEEE 802.3x
- Mechanizm Link Loss Return (LLR) dla interfejsu światłowodowego ułatwiający rozpoznawanie problemów ze zdalnymi połączeniami sieciowymi
- Mechanizm Link Loss Carry Forward (LLCF) współpracujący z LLR przy diagnozowaniu połączeń sieciowych
- Zarządzalny poprzez interfejs sieciowy po zainstalowaniu w obudowie zbiorczej PLANET serii Web Smart
- Może być wykorzystywany jako urządzenie samodzielne lub po zainstalowaniu w obudowie zbiorczej na maksymalnie 16 konwerterów z redundantnym zasilaniem i funkcją „hot-swap”
- Certyfikaty EMI: FCC, CE class B
Zastosowania
Urządzenie samodzielne lub instalacja scentralizowana
PLANET FST-806A60 jest doskonałym rozwiązaniem dla rozrastających się sieci wykorzystujących technologię konwersji mediów. Urządzenie umożliwia elastyczne stosowanie w sieci może pracować jako konwerter samodzielny lub może zostać zainstalowane w obudowie zbiorczej umożliwiającej scentralizowane zarządzanie. Po zainstalowaniu konwertera w obudowie zbiorczej zapewnione jest nieprzerwane działanie sieci dzięki funkcji “hot swap”. Konwertery serii FST-80x są idealnym rozwiązaniem do budowy sieci FTTC (Fiber to the Curb) oraz FTTB (Fiber to the Building) dla dostawców usług internetowych, w przedsiębiorstwach i na terenach kampusów uczelnianych.
Dane techniczne
|
Model
|
FST-806A60
|
|
Standardy
|
IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX oraz 100Base-FX
|
|
Porty
|
1 x 10/100Base-TX, 1 x 100Base-FX
|
|
Łącze światłowodu
|
WDM
|
|
Długość fali
|
1310nm (TX) 1550nm (RX)
|
|
Okablowanie
|
10Base-T: 2-pary kat. 3,4,5 UTP, do 100 metrów
100Base-TX: 2-pary kat. 5 UTP, do 100 metrów
100Base-FX: 9/ 125μm światłowód single-mode do 20km
|
|
Zasięg
|
60km
|
|
Diody LED
|
System: PWR; TP: LNK/ ACT, FDX/ COL, 100; FX: LNK/ ACT, FDX/ COL
|
|
Przełączniki DIP
|
Światłowód (HDX/ FDX), UTP (Auto-negocjacja/ ręcznie), przepustowość (10/100Mbps), tryb duplex (Half/ Full duplex), LLR (Włączone/ Wyłączone), LLCF (Włączone/ Wyłączone)
|
|
Przepustowość
|
Ethernet: 10/20Mbps dla half/ full-duplex,
Fast Ethernet: 100/200Mbps dla half/ full-duplex
|
|
Zasilanie
|
5V DC, 2A
|
|
Zużycie prądu
|
6.2 W/ 21BTU (maksymalnie)
|
|
Środowisko pracy
|
0~50 stopni C,
5%~90% wilgotność względna
|
|
Środowisko składowania
|
-20~70 stopni C,
5%~90% wilgotność względna
|
|
Wymiary (Szer. x Gł. x Wys.)
|
81 x 94 x 26mm
|
|
Waga
|
0.22 kg
|
|
Certyfikaty
|
FCC Class B, CE mark
|
|
