Informacje o przedmiocie:

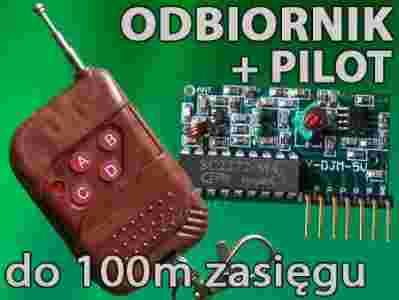

Moduł radiowy z dekoderem + pilot

ZASTOSOWANIE: zdalne sterowanie urządzeniami elektronicznymi i elektrycznymi

Moduł pozwala na sterowanie za pomocą pilota różnymi urządzeniami elektronicznymi i elektrycznymi.
Można podłączyć go bezpośrednio do portów mikrokontrolera (zamiast lub razem z przyciskami sterującymi).
Po dodaniu na wyjściach tranzystorów i przekaźników możemy załączać urządzenia większej mocy.

Podłączenie modułu nie stwarza problemów nawet mało zaawansowanym elektronikom i majsterkowiczom.

W razie problemów chętnie podpowiem w jaki sposób podłączyć moduł do danego układu lub urządzenia.

Płytka o wymiarach 41 x 23mm zawiera odbiornik oraz układ dekodera. Złącze goldpin o standardowym rastrze 2,54mm pozwala na łatwe podłączenie modułu do gniazd płytek stykowych, płytek uniwersalnych itp.
Do modułu należy przylutować antenkę (otwór oznaczony "ANT") wykonaną z kawałka izolowanego kabelka o długości 20 - 25cm.

Pilot posiada 4 przyciski, wysywaną antenę teleskopową oraz diodę LED sygnalizującą działanie pilota (w czasie wysyłania sygnału dioda zaświeca się).

Pilot posiada zasuwaną klapkę do zabezbieczenia przycisków przed niezamierzonym naciśnięciam

Przykład podłączenia dekodera. Po naciśnięciu danego przycisku pilota zapala się odpowiednia dioda LED. Impuls na wyjściu układu (+5V) trwa przez cały czas trzymania przycisku. Zielone diody LED są podłączone tak, aby kolejno sygnalizowały naciśnięcie przycisków A, B, C i D. Dodatkowo czerwona dioda LED sygnalizuje odebranie sygnału z pilota. Wyjście to może być wykorzystane do różnych celów.
Można jednocześnie nacisnąć 1 - 3 przycisków jednocześnie. Na odpowiadających im wyjściach pojawią się sygnały w tym samym czasie.
Opis wyjść:
GND - masa
5V - zasilania +5V
D0 - wyjście sygnału sterowane przyciskiem B
D1 - wyjście sygnału sterowane przyciskiem D
D2 - wyjście sygnału sterowane przyciskiem A
D3 - wyjście sygnału sterowane przyciskiem C
VT - wyjście sygnału kontrolnego (odebranie prawidłowego kodu).

Częstotliwość nośna: 315MHz
Ustalanie własnego kodu dla zestawu polega na zlutowaniu odpowiednik pół lutowniczych w pilocie i dekoderze.
Możliwa jest współpraca wielu pilotów z jednym dekoderem, a także sterowanie jednym pilotem większej ilości dekoderów.
