Podstawowy element bloku wodnego to komora spalania o kształcie walca. W jej wnętrzu odbywa się proces spalania mieszanki paliwowej przygotowanej przez palnik. Spaliny powstałe w wyniku tej reakcji przechodzą do tylnej komory nawrotnej, a następnie do pierwszego szeregu płomieniówek, dalej do przedniej komory nawrotnej i drugiego szeregu płomieniówek.
Płomieniówki wyposażone są w specjalne spirale, które powodują turbulentny przepływ spalin, co w efekcie zwiększa ilość przekazywanego ciepła. wszelkie elementy narażone na przegrzanie zabezpieczone są specjalnym materiałem termoizolacyjnym.
W przedniej części kotła znajdują się drzwi wyposażone w otwory montażowe palnika oraz wziernik, który umożliwia obserwację płomienia. drzwi te wraz z systemem wyczystek umożliwiają łatwe czyszczenie kotła. Wszelkie nierówności podłoża można zniwelować dzięki zastosowanym regulowanym nóżkom.
Izolacja termiczna wykonana jest z wysokogatunkowej wełny mineralnej o grubości 50 mm. Dzięki dobrym parametrom izolacyjnym i dokładnemu wykonaniu bez mostków cieplnych i słabych punktów uzyskuje się zminimalizowanie strat związanych z wypromieniowaniem ciepła z kotła. Zewnętrzna obudowa wykonana jest z blachy stalowej pokrytej farbą proszkową.
1 - Króciec zasilania
2 - Króciec bezpieczeństwa
3 - Pulpit sterowniczy
4 - Wylot spalin
5 - Wyczystka
6 - Króciec powrotu
7 - Króciec spustowy
8 - Obudowa izolacyjna
9 - Wziernik
10 - Drzwi komory spalania
Sterowanie (pulpit sterowniczy)
A - Regulator temperatury wody (termostat regulacyjny)
B - Ogranicznik temperatury maksymalnej
B1 - Lampka sygnalizacyjna - przekroczenie maksymalnej temperatury
C - Licznik godzin pracy
D - wskaźnik temperatury wody w kotle
E - Bezpiecznik
F - Wyłącznik sieciowy
G - Wyłącznik palnika
H - Wyłącznik pompy CO I-go obiegu
H1 - Wyłącznik pompy CO II-go obiegu
I - Wyłącznik pompy ładowania podgrzewacza c.w.u. (opcja na zamówienie)
J - Łącznik umożliwiający sprawdzenie poprawności działania ogranicznika temperatury
K - Lampka kontrolna - praca palnika
L - Lampka kontrolna - awaria palnika
M - Sterownik pogodowy (opcja na zamówienie)

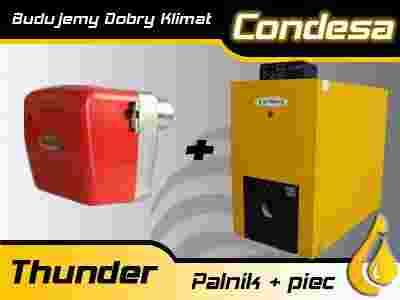

Palnik wentylatorowy Thunder
Multiolejowe (wieloolejowe) palniki Thunder są najlepszymi urządzeniami do spalania olejów przepracowanych, opałowych średnich i lekkich w zakresie mocy od 30 do 150kW.
Wielopaliwowe palniki Thunder z dyszą typu syfonowego, posiadają system podgrzewu oleju i powietrza. Podgrzany olej jest rozpraszany za pomocą sprężonego powietrza, które jest niezbędne do pracy palnika (konieczny zakup niedużego kompresora, lub wykorzystujemy istniejący w obiekcie system). Palnik multiolejowy przystosowany jest do spalania olei półciężkich, roślinnych, biopaliw, przepracowanych (silnikowych,hydraulicznych, przekładniowych) i oczywiście lekkich opałowych. Nasze palniki są zbudowane z europejskich części najwyższej jakości, renomowanych producentów (iskrownik Dangoss, automatyka Siemens, dysza Delavan, pompa Suntec do oleju ciężkiego).
Zewnętrzny zestaw pompowy
Zakres dostawy obejmuje
Kocioł wodny
Palnik Thunder
Automatyka kotła z priorytetm c.w.u.
Agregat pompowy do paliwa
System podgrzewu paliwa i sprężonego powietrza
Regulatory ciśnienia oleju i sprężonego powietrza
Do ostatecznego uruchomienia zestawu potrzebne są:
Zbiornik z paliwem
Instalacja odprowadzenia spalin
Instalacja paliwowa
Zestaw filtracyjny (sprzedawany osobno)
Kompresor do wytwarzania sprężonego powietrza ok. 60 l/min, 2,5bar
Pierwsze uruchomienie oraz szkolenie użytkowników w zakresie obsł‚ugi urządzenia wykonywane jest wyłącznie przez wykwalifikowany serwis naszej firmy.
|
Parametry techniczne:
|
MODEL
|
L30 + Thunder TG30
|
|
Maksymalna moc grzewcza
|
30 kW
|
|
Zużycie paliwa
|
3,0 l/h
|
|
Pojemność wodna
|
66 l
|
| Sprawność |
93%
|
|
Zasilanie
|
400 V/50Hz
|
| Max temperatura pracy |
95°C
|
| Min temperatura pracy |
35°C |
| Zapotrzebowanie ciągu |
3-5 Pa
|
| Waga |
162 KG
|
| Średnica wylotu spalin |
135 mm |
| Wymiary (dł.x szer.x wys.) |
664x540x990 mm |
Bezpieczeństwo i satysfakcja
Wielopaliwowe palniki Thunder z dyszą typu syfonowego, posiadają system podgrzewu oleju i powietrza. Podgrzany olej jest rozpraszany za pomocą sprężonego powietrza, które jest niezbędne do pracy palnika (konieczny zakup niedużego kompresora, lub wykorzystujemy istniejący w obiekcie system). Palnik multiolejowy przystosowany jest do spalania olei półciężkich, roślinnych, biopaliw, przepracowanych (silnikowych,hydraulicznych, przekładniowych) i oczywiście lekkich opałowych. Nasze palniki są zbudowane z europejskich części najwyższej jakości, renomowanych producentów (iskrownik Dangoss, automatyka Siemens, dysza Delavan, pompa Suntec do oleju ciężkiego).
