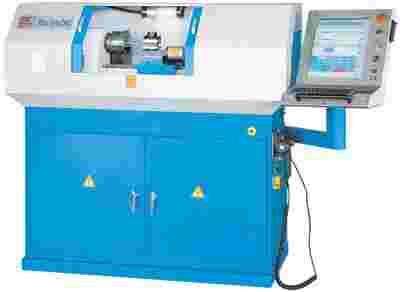

Pico-Turn GP - Mini tokarka CNC firmy KNUTH
Mała tokarka CNC do szkoleń, modelarstwa i krótkich serii
automatyczna 4-pozycyjna zmieniarka narzędzia
bezstopniowe wrzeciono
mały obszar zasięgu
ręczne centralne nawilżanie
Wstępnie obciążone śruby kulkowe
w standardzie pokrętło elektroniczne
Przestrzeń działania
Średnica obrabiania nad łożem (max) 250 mm
Przesuw, sanie poprzeczne 75 mm
Szerokość łoża 135 mm
Długość toczenia w kłach 550 mm
Wrzeciennik
Zakres prędkości 150 - 1750 min-1
Zamocowanie wrzeciona MK 3 / MT 3
Posuw
Przyśpieszony posuw osi X 1000 mm/min
Przyśpieszony posuw osi Z 2000 mm/min
Prędkość posuwu osi -X 4 mm/s
Prędkość posuwu osi -Z 8 mm/s
Konik
Wysuw tulei konika 50 mm
Średnica tulei konika 30 mm
Stożek konika MT 2
Regulacja przesuwu konika ± 4 mm / ± 0,16"
Napęd
Moc, napęd główny 1 kW
Całkowite zużycie energi 1,6 kVA
Napięcie zasilania 230 V
Wymiary i waga
Wymiary ogólne 1200x530x1300 mm
Waga 400 kg
GPlus 450 DrehenGPlus 450 -Kontrola CNC oparta na Windows dla tokarek
The GPlus 450 posiada 17' kolorowy monitor z dotykowym ekranem do wyświetlania wszystkich
danych dla przyjaznego użytkownikowi programowania i łatwej obsługi.
Wiadomości statusowe pokazują użytkownikowi aktualny stan kontroli
Często używane sekwencje obrabiania mogą zostać zaprogramowane w łatwy sposób,
przy użyciu opartego na grafikach edytora cyklów
Edytor cyklów prowadzi operatora intuicyjnie przez kolejne etapy edycji.Odzielna grafika
pomocnicza jest dostępna dla każdego definiowalnego parametru.
znajomość kodów G i M ub specjalnego języka programowania nie jest konieczna.
Jednakże doświadczeni użytkownicy mają możliwość korzystania z programowania DIN/ISO
do tworzenia programów NC
Symulacja graficzna z wbudowaną funkcją przybliżenia (zoom) do podglądu usuwania wiórów
Standardowy interfejs 10/100 MBit Ethernet i port USB, pozwala na szybki przesył danych z programów
utworzonych na zewnątrz (CAD/CAM) i zachowuje je na dysku twardym GPlus 450.
pojedynczy procesor ( wymaga jedynie 2% możliwości systemu)
40 GB pamięci, procesor Intel Cereron 2,0 GHZ, 256 MB Ram
Czas przetwarzania bloku : 450 NC bloków na sekunde
Zdalne diagnostyki z każdego miejsca na świecie
Realizacja Profibus, CANopen, DeviceNet jest możliwa
Urządzenie może być włączone do sieci fabryki
technologia - specyficzne cykle do obrabiania
Widok cyklu T (toczenie):
obróbka powierzchni stożkowych, obróbka powierzchni czołowych, gwintowanie,
toczenie kształtowe, wgłębianie, formy do podtaczania Ei F
Dlaczego technologia PC ?
Technologia PC służy jako platforma dla wysokiej wydajności CNC, pozwala nam to automatycznie brać udział w
programach rozwojowych wiodących producentów płyt głównych, dysków twardych, oprogramowania i systemów
operacyjnych. Tak więc producenci tych elementów, dostarczają nam rozszerzonego warsztatu
Opcjonalnie, oprogramowanie GPlus 450 może być zainstalowane na zwykłym komputerze biurowym. ( wymagania
systemowe: procesor Intel)Interfejs użytkownika jest w pełni tożsamyz interfejsem kontroli maszyny.
Pozwala to na bardzo realistyczne działania i realizacje szkoleń dla nowo przybyłych
Powiększona moc PC skutkuje zoptymalizowaną prędkością, jakością i dokładnością obrabiarki.
Czyni to GPlus 450 maszyną idealną do szerokiego zakresu obrabiania. Programowanie specyficznych
cyklów technologicznych jest szybkie i łatwe. Może być wykorzystywana zarówno do pojedynczych
części jaki seryjnej produkcji.
Przenośne urządzenie kontroli cechuje się ergonomiczną konstrukcją z dwoma przyciskami Potwierdzenia.
Osie maszyny mogą ruszyć tylko kiedy przycisk Potwierdź jest aktywowany.Dwa obrotowe przełączniki są
przeznaczone do wyboru osi i ustawień prędkości posuwu.Dodatkowo urządzenie wyposażone jest w
przycisk awaryjnego zatrzymania.
Wyposażenie standardowe - Pico-Turn GP - Mini tokarka CNC
sterowanie GPlus 450 , 3-szczękowy uchwyt Ø 125 mm, automatyczna 4-pozycyjna zmieniarka narzędzia,
centralne smarowanie, podstawa, narzędzia, podręcznik użytkowania i instrukcje programowania
FILMIK PRZEDSTAWIAJĄCY PRACĘ MASZYNY
http://www.knuth.pl/produktvideo_graybox,25296.html
Fotografie załączone do aukcji mogą przedstawiac maszyny modelu podobnego
do wystawianego na aukcji i mogą odbiegac od rzeczywistosci
|
