Witam na mojej aukcji.
Przedmiotem aukcji są PCB przedwzmacniacza audio zrealizowanego na IC PGA2310/[zasłonięte]/2311.
Krótki opis funkcjonalności:
- regulacja głośności -95,5dB do 35dB z krokiem 0,5dB (wyświetlane co 1dB) (sterowanie pilotem i enkoderem lub przyciskami)
-regulacja balansu (sterowanie tylko pilotem)
- selektor trzech wejść na przekaźnikach. (sterowanie pilotem i przyciskiem)
-Funkcja Mute,- wspomagana dodatkowym przekaźnikiem, co pozwala uniknąć nieprzyjemnych dźwięków podczas załączania układu. (sterowanie pilotem i przyciskiem)
- ON/OFF (sterowanie pilotem i przyciskiem)
-Zapamiętywanie nastawów w czasie wyłączania
- Zwarta budowa, co pozwala również na swobodne zaaplikowanie w istniejącym wzmacniaczu.
-Nauka komend dowolnego pilota nadającego kodem RC5, Sony SIRC-15bit, SONY SIRC-20bit (nadaje się każdy pilot uniwersalny po odpowiednim zaprogramowaniu)
-Możliwość ustawienia wyświetlanych nazw wejść-max 4 znaki (CD, DAC, DVD etc.)
- Możliwość ustawienia minimalnego tłumienia, przy jakim układ ma prawo wystartować (dzięki tej funkcji nie obudzimy sąsiadów w środku nocy)
- Współpraca z popularnymi wyświetlaczami LCD i OLED 2x16 znaków, ze sterownikiem kompatybilnym z HD44780.
-Wyjście Relay umożliwiające podpięcie przekaźnika do załączania zasilania przedwzmacniacza oraz/lub transformatorów końcówek mocy
-Układ analogowy odseparowany jest galwanicznie od sterownika, dzięki czemu sterownik nie wprowadza zakłóceń do układu przedwzmacniacza.
Zasilanie sterownika: 6 do 9VAC
Zasilanie przedwzmacniacza 2x(12 do20)VAC
W podanej cenie otrzymasz

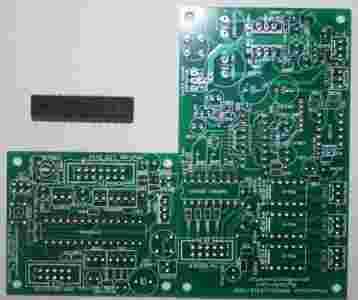

-PCB sterownika
-PCB przedwzmacniacza
-Zaprogramowany mikrokontroler ATMEGA8A
- Wykaz elementów
-Instrukcja montażu i użytkowania
-Ewentualną pomoc w uruchomieniu w razie problemów
Na życzenie możesz zamówić zapasowy zaprogramowany uc w cenie 10zł.
Istnieje również możliwość zakupu zmontowanego układu w cenie 214zł (dwie zmontowane PCB wraz z układem PGA2310 lub PGA2320 i przewodem łączącym PCB), oraz dodatki w cenie: LCD16x2 jak na zdjęciu zielony/czerwony z konektrorem 18zł, enkoder z konektorem 7zł, odbiornik IR z konektorem 5zł.
Jest możliwość zamówienia kontrolera z wersją oprogramowania "na przyciski" zamiast enkodera.
Posiadam również układy PGA2310 DIP i SOIC oraz PGA2320 w cenie 40zł oraz PGA2311 DIP w cenie 29zł.
Jeśli podczas licytacji nie napiszesz czy chcesz jakieś dodatki wysłany zostanie zestaw podstawowy jak w opisie.
