PCB do sterownika CNC 4 osie - wycinarka styro

09-07-2012, 6:44
Aukcja w czasie sprawdzania nie była zakończona.
Cena kup teraz: 55 zł
Użytkownik CHAOS
numer aukcji: 2445541556
Miejscowość Augustów
Zostało sztuk: 3    Wyświetleń: 46
Koniec: 09-07-2012, 8:59
Dodatkowe informacje:
Stan: Nowy
info Niektóre dane mogą być zasłonięte. Żeby je odsłonić przepisz token po prawej stronie. captcha

IFORMACJE
O mnie
Zobacz inne moje aukcje
Sprawdz opinie o mnie
KONTAKT

Akcesoria CNC
16-300 Augustów
woj. podlaskie
ul. Klubowa4
NIP: 846[zasłonięte]149-16

e-mail: [zasłonięte]@cnc.info.pl
tel: 0 602 [zasłonięte] 995
tel/fax: 087 [zasłonięte] 76 GG:[zasłonięte]22488
INNE TOWARY

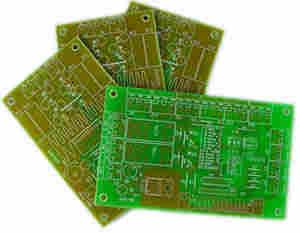

KOMPLET PŁYTEK DRUKOWANYCH DO STEROWANIA CNC 4 SILNIKI

Komplet płytek drukowanych umożliwiający zbudowanie sterowania maszyny CNC w czterech osiach.
Po zmontowaniu komplet ten umożliwia sterowanie 4 bipolarnych dwufazowych silników krokowych z maksymalnym prądem do 2A na fazę. Silniki sterowane są półkrokowo - co dwukrotnie podwaja liczbę kroków silnika. Sterowanie silnikiem odbywa się przez port LTP komputera i umożliwia współprace z dowolnym programem sterującym przez ten port komputera obrabiarkami CNC i ploterami np. Mach2, KCam, Master5, TurboCNC i wielu innych.
Znakomicie sprawdza się w amatorsko wykonanej frezarce, tokarce czy wycinarce styropianu. Sterowniki wspólpracuja z popularnymi silnikami majacymi 4, 6, lub 8 wyprowadzen.


Wiecej informacji na temat amatorskiej budowy takich urzadzen znajdziesz na forum dyskusyjnym: www.cnc.info.pl


GRATIS !!! - PLANY WYCINARKI STYROPIANU

Do zestawu jako gratis wysyłam e-mailem plany wycinarki styropianu. Wycinarkę tą można zbudować samodzielnie bez dużych nakładów finansowych nie dysponując specjalistycznymi narzędziami. Wykonana może być z płyty meblowej, MDF itp.

Jak widać na fotografii można ją przykręcać do dowolnego blatu stołu a po zakończonej pracy odkręcić i schować.

Zapraszam również do dyskusji na forum CNC dotyczące budowy i obsługi maszyn CNC www.cnc.info.pl . Znajdziesz tam tysiące informacji dotyczących budowy, sterowania i obsługi maszyn CNC. Dowiesz się jak samodzielnie zbudować: ploter, frezarkę, grawerkę, tokarkę, wycinarkę plazmową, wycinarkę styropianu, oraz inne maszyny sterowane numerycznie.

TAK WYGLĄDA ZMONTOWANY STEROWNIK I PŁYTA GŁÓWNA

Sterownik SSK-B01 umozliwia sterowanie bipolarnego dwufazowego silnika krokowego z maksymalnym pradem do 2A na faze.
Jest zbudowany na tanich i łatwo dostępnych układach scalonych L297 i L298.
Silnik moze byc sterowany pełnym krokiem lub krokiem podzielonym na 2 co zwieksza dwukrotnie ich liczbe. Sterowanie silnikiem odbywa sie za pomoca 3 sygnalów doprowadzonych do wejsc DIR, STEP i ENABLE. Takie sterowanie zapewnia mozliwosc podlaczenia go bezposrednio do portu LPT komputera i wspólprace z dowolnego programu sterujacego obrabiarkami CNC i ploterami np. Mach2, TurboCNC, kcam, master5 i wielu innych.


Plyta glówna umozliwia podlaczenie maxymalnie 4 sterowników silników krokowych, rozklad wyprowadzen na zlaczach ARK plytki odpowiada rozkladowi wyprowadzen w sterowniku.
Dwa przekazniki na plycie glównej, mozna wykozystac do sterowania dodatkowymi urzadzeniami takimi jak np. wlaczanie obrotów wrzeciona, pompa chlodziwa, drut oporowy.
Na plycie znajduja sie zlacza ARK sluzace do podlaczenia przelaczników krancowych oraz przycisku awaryjnego zatrzymania maszyny.

Przedmiotem aukcji jest zestaw płytek i dokumentacji.
W skład zestawu wchodzą:
4 płytki sterowników SSK-B01
1 płytka płyty głównej SSK-MB
oraz niezbędna dokumentacja wraz ze schematami.

Inne elementy budowy maszyn znajdziesz tu: Moje Aukcje

Zapraszam również do dyskusji na Forum CNC www.cnc.info.pl

Znajdziesz tam tysiące informacji dotyczących budowy, sterowania i obsługi maszyn CNC.

Dowiesz się jak samodzielnie zbudować:

ploter * frezarkę * grawerkę * tokarkę * wycinarkę plazmową
wycinarkę styropianu oraz inne maszyny sterowane numerycznie.
