Patchcord wielomodowy PC 011S
- złącza: 1x SC - 1x SC
- jedno włókno wielomodowe - 62.5/125
- długość - 1m
- niska tłumienność

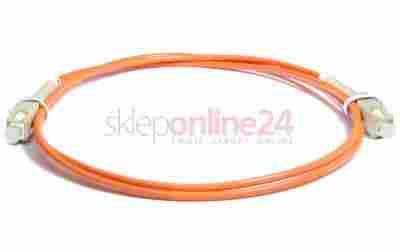

Patchcord PC-011S to odcinek kabla światłowodowego o długości 1 metra. Kabel zakończony jest z obydwu stron złączem SC. Złącza SC są obecnie najbardziej popularnymi złączami ze względu na proste połączenie zatrzaskowe, prostokątny przekrój poprzeczny umożliwiający gęste upakowanie złączy na panelu czy plastikową konstrukcję (oczywiście poza ferrulą).
Patchcordy cechują się niską tłumiennością oraz ferrulą najwyższej jakości. Każdy patchcord przechodzi kontrolę jakości (kontrola powierzchni ferruli złącza światłowodowego oraz pomiar parametrów transmisyjnych - tłumienność wtrąceniowa i odbiciowa złączy).
Włókno światłowodowe użyte w patchcordach jest włóknem wielomodowym OM1. Zapewnia ono pełną kompatybilność i możliwość wykonywania w pełni poprawnych spawów światłowodowych z istniejącą siecią światłowodową. Średnie tłumienie światłowodu wynosi w granicach 3,5 dB/km dla długości fali 850nm oraz 1,5 dB/km dla fali 1310 nm. Kabel światłowodowy jest wzmocniony włóknami aramidowymi (Kevlar) oraz posiada osłonę wykonaną z PVC.
Światłowody jedno, a wielomodowe
Światłowody jedno i wielomode to dwa różne światłowody różniące się pomiędzy sobą technologią wykonania i zastosowaniem. Światłowody jednomodowe służą do przesyłania jednego modu światła, sygnał nie ulega rozproszeniu (brak dyspersji międzymodowej). Strumień danych przesyłany jest równolegle do osi i dociera do końca włókna w jednym modzie bez odbić. Średnica włókna wynosi 5 do 10 mikronów a źródłem światła jest laser. Ten rodzaj światłowodów nadaje się do dalekosiężnej telekomunikacji światłowodowej, gdyż sygnał może być transmitowany bez wzmacniania nawet na odległość do 100 km.
Światłowód wielomodowy to światłowód, który umożliwia rozchodzenie się w nim wielu modów światła różnej długości. Wraz z propagowaniem wielu modów światła w światłowodzie dochodzi do dyspersji modowej, czyli rozmycia sygnału. Zjawisko to wpływa na zmniejszenie prędkości i odległości transmisji, która jest znacznie krótsza niż w przypadku światłowodów jednomodowych. Kupując światłowód należy zwrócić uwagę na: jego typ (światłowód jednomodowy/ wielomodowy), średnicę (zwykle wielomodowy: 50/125 lub 62.5/125 mikrometra natomiast jednomodowy: 9/125 mikrometra) oraz typ złącza (SC lub ST). Aby zapewnić komunikację między urządzeniami na odległości do 5 km należy skorzystać z światłowodów wielomodowych, które są tańszym rozwiązaniem a jakościowo nie bedą się różnić od światłowodów jednomodowych. W przypadku konieczności transmisji na większe odległości (powyżej 5km) należy użyć światłowodów jednomodowych.
Rys. 1 Światłowody.
Zalety światłowodów:
- możliwość przesyłu sygnału na duże odległości
- niska tłumienność światłowodu
- wysoka pojemność informacyjna w pojedynczym włóknie światłowodowym
- odporność na zakłócenia elektromagnetyczne
- odporność na warunki atmosferyczne (wilgotność, wyładowania elektrostatyczne)
- niemożliwy podsłuch przesyłanych danych
- niewielka waga i wymiary
