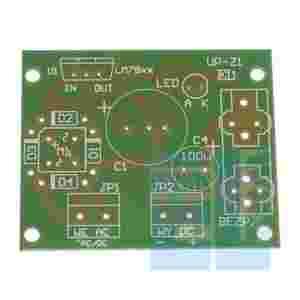

Płytka do budowy zasilacza stabilizowanego
+ 3,3V 5V 9V 12V 15V 18V 24V DC
Max prąd do 3A
Nie masz czasu projektować, wykonać płytki, zmontować układu.
Teraz nie Musisz tracić na to czasu !!!
Masz pod ręką gotowy, zmontowany i uruchomiony układ.
W oparciu o płytkę zasilacza UP_Z1 można zbudować dowolny zasilacz stabilizowany o stałym dodatnim napięciu wyjściowym, w zależności od zastosowanego stabilizatora monolitycznego
U1 z serii LM 78XX o max. prądzie 1 do 3A (obudowa TO220). Układy tego typu posiadają wewnętrzne zabezpieczenia przed zwarciem wyjścia do masy oraz przed przekroczeniem max. temp. złącza co upraszcza całą konstrukcję zasilacza.
Zakres napięcia wyjściowego zależy od zastosowanego stabilizatora.
Płytka do budowy układu zasilacza stabilizowanego
- Napięcie wyjściowe np.: +3,3V 5V 9V 12V 15V 18V 24V DC zależnie od użytego stabilizatora
- Napięcie wejściowe przed stabilizatorem (za mostkiem prostowniczym) powinno być o ok. 3V wyższe niż napięcie stabilizowane.
- Na płytce znajdują się miejsca pod złącza typu ARK
2-pin z rastrem 5mm oraz oprawkę pod bezpiecznik typu PTF15. Bezpiecznik dodatkowo będzie zabezpieczał układ przed zwarciem lub przeciążeniem wyjścia.
- Montując złącza na płytce usprawnimy podłączenie przewodów do PCB bez konieczności lutowania.
- Dioda LED w zasilaczu sygnalizuje załączenie napięcia.
- Stabilizator należy wyposażyć w radiator w celu odprowadzania ciepła.
- Do układu można podłączyć bezpośrednio napięcie z uzwojenia wtórnego transformatora napięcie i moc zależne od zastosowanego układu 78XX i prądu obciązenia.
- UWAGA !!!! Do wejścia AC NIE PODŁĄCZAĆ NAPIĘCIA SIECI 230V AC
- Do zasilana można również wykorzystać zasilacz niestabilizowany o stałym napięciu wyjściowym DC lub AC.
- Zastosowanie w domu lub warsztacie do zasilania urządzeń elektronicznych, linijek lub klastrów diodowych, modułów mikroprocesorowych i innych urządzeń.
- w komplecie opis podłączenia ze schematem ideowym
- Elementy potrzebne do montażu:
M1 – mostekprostowniczy np. 2A 1000V 2W10 OKRĄGŁY
lub D1-D4 diody prostownicze np. 2A-RL207, 3A-1N5408
B – oprawka pod bezpiecznik topikowy PTF15
C1 = 470uF /1000uF 2200uF /16 lub 25V zależnie od napiecia
zasilania i prądu obciązenia
C2 = 100nf 0805 smd , U1 – LM 78XX
C3 = 100nF 0805 smd , C4 100uF lub 220uF / 16V lub 25V
R_led* 0805 smd - dobrać w zależności od Uwy
Przykładowe elementy do budowy zasilacza 5V 1A
M1 – mostek2A 1000V 2W10
B – oprawka pod bezpiecznik topikowy PTF15
+ bezpiecznik 1A lub 1,5A
C1 = 1000uF /16
C2,3 = 100nf 0805 smd C4 = 100uF/16V U1 – LM 7805
R_led 0805 smd - z zakresu 360 do 1k
Radiator
Przykład zmontowanego zasilacza
