PŁYTKA TESTOWA STEROWNIKA na układzie A4988

17-02-2014, 23:55
Aukcja w czasie sprawdzania była zakończona.

Cena kup teraz: 39 zł

Użytkownik jerzna

numer aukcji: 3956988902

Miejscowość Rzeszów

Koniec: 17-02-2014, 22:56

Dodatkowe informacje:
Stan: Używany

PŁYTKA TESTOWA STEROWNIKA
SILNIKÓW KROKOWYCH
"BOTLAND" na układzie A4988

UWAGA :
Przedmiotem aukcji, jest w zasadzie sama płytka testowa a nie moduł sterownika !!!!! Moduł ten, ( USZKODZONY ) dokładam gratisowo żeby łatwiej można było zobaczyć, jak to zostało zmontowane .... Oczywiście, jeśli ktoś potrafi, go naprawić, może dokupić do niego sam układ scalony. Najprawdopodobniej trzeba wymienić uład scalony A4988.
Opis modułu znajdziesz na stronie, klikając na link :
Kliknij tutaj !!!
Do czego to służy ?

Ponieważ sam moduł sterownika jest bardzo mały i nie posiada
radiatora, bardzo łatwo go uszkodzić przy testach.
Ponadto, tego typu układy muszą mieć włączane napięcie pracy
silnika dopiero po włączeniu napięcia " logiki". Włączając w
odwrotnej kolejności, również można go uszkodzić. Żeby do tego
nie doszło, czuwa prosty układ zabezpieczający. Włączanie zasila-
nia odbywa się za pomocą przycisku " switch" ( włącz - wyłącz ).

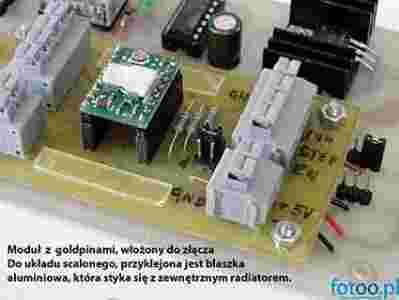

Wkładając moduł sterownika na tej płytki testowej na oryginal - nych GOLD-PINACH , nie musisz używać lutownicy !!! Przełączanie sygnałów Dir , Eanbled i zmiana podziału kroku odbywa się za pomocą "jumperów". Płytka została wykonana dla " bezpiecznego napięcia " 12 V dla silnika. Oczywiście w bardzo prosty sposób można to przerobić dla wyższych napięć, ale to już każdy we własnym zakresie.
Zewnętrzny radiator jest klejony do podstawy, jego wysokość została tak dobrana, żeby stykał się za pośrednictwem małej płytki aluminiowej z układem scalonym. W zewnętzrnym ra- diatorze został wywiercony otwór dokładnie nad potencjomet- rem do regulacji prądu.
Dla ułatwienia połączeń, wszystkie złącza zostały wyposażone w "Szybkozłączki" Kupując płytkę, otrzymujesz duży komfort pracy z tym modułem.
Płytka testowa, dedykowana jest wyłącznie pod ten model sterownika.
