EIC-1306 wysokiej jakości płytka stykowa
2390 pól stykowych montażowych
Płytka stykowa EIC-1306 posiada 2390 pól stykowych umieszczonych na aluminiowej podstawie. Wykonana z wysokiej jakości przeźroczystego tworzywa ABS, wytrzymałość pojedynczego kontaktu wynosi 50 000 użyć. Wysoka jakość wykonania gwarantuje długą eksploatację.
Płytka stykowa EIC-1306 prototypowa
2390 pól montażowych
Firma GOTRONIK jest bezpośrednim importem uniwersalnych płytek stykowych (SOLDERLESS BREADBOARD). W ofercie posiadamy szeroki wybór typów-rozmiarów płytek. Zapraszamy do współpracy.
Płytki stykowe umożliwiają szybką realizację projektów elektronicznych bez konieczności lutowania i wykonywania płytki drukowanej. Idealne zastosowanie przy budowie układów prototypowych, testach, pomiarach itp. Wystarczy po prostu wsadzić elementy (rezystory, kondensatory,diody, led, układy scalone itp.) i dokonać odpowiednich połączeń zgodnie z realizowanym schematem ideowym. Zaletą takiego rozwiązania jest przejrzystość połączeń (w porównania do tzw. montażu na pająka), oraz szybki i łatwy proces montażu na płytce. Standardowy rozstaw pól stykowych 2,54mm/100mils powoduje że bez problemu wsadzimy układy scalone w obudowach DIP, większość tranzystorów małej mocy, diody LED...
Zalety stosowania prototypowych płytek stykowych:
-
łatwy i szybki montaż elementów przewlekanych
-
brak konieczności lutowania elementów
-
szybkie tworzenie prototypowych układów elektronicznych
-
idealnie pasują do większości elektronicznych układów przewlekanych
Płytki stykowe idealnie nadają się do tworzenia prototypowych układów elektronicznych w oparciu o elementy przewlekane.
Dlaczego warto wybrać płytki stykowe z serii EIC?
Producentem płytek z serii EIC jest firma E-CALL ENTERPRISE z TAIWANU. Płytki EIC są to najlepsze jakościowo płytki stykowe dostępne na rynku. Producent stale dba o jakość wykonywanych produktów
Każda płytka stykowa na zdjęciu wygląda tak samo, jednak największa różnica polega w jakości użytych materiałów. Od kilku lat posiadamy w ofercie płytki stykowe EIC i w tym czasie wielu klientów zdążyło przekonać się o wysokiej jakości płytek.
Gdy płytki stykowe trafiają do pracowni elektronicznej w szkole lub w ręce studentów na zajęciach to warto aby elementy nie wyskakiwały z pól stykowych, były odporne na zużycie i inne nieoczekiwane przypadki eksploatacyjne.
Płytka stykowa EIC-1306:
- 2390 pól stykowych
- wysoka jakość wykonania
- aluminiowa podstawa na nóżkach gumowych
- kolorowy opis nadrukowany na płytkę
- wysokiej jakośći przeźroczyste tworzywo ABS
- czas życia pojedńczego kontaktu (wytrzymałość): 50 000 użyć
- gniazda na wtyk banan
Aluminiowa podstawa na gumowych nóżkach zapobiegająca przesuwaniu się płytki po blacie stołu.
Porównanie parametrów płytek stykowych z serii EIC-1300:
|
Płytka stykowa
|
EIC-1308
|
EIC-1306
|
EIC-1304
|
EIC-1302B
|
|
Liczba pól stykowych
|
3220
|
2390
|
1660
|
830
|
|
Wymiary płytki stykowej
|
184.4x190x8.5mm
|
174.8x165.1x8.5mm
|
165.1x109.3x8.5mm
|
165.1x54.6x8.5mm
|
|
Wymiary podstawy aluminiowej
|
240x210x0.8mm
|
230x175x0.8mm
|
215x130x0.8mm
|
brak
|
|
materiał izolatora
|
przeźroczyste
tworzywo ABS
|
przeźroczyste
tworzywo ABS
|
przeźroczyste
tworzywo ABS
|
przeźroczyste
tworzywo ABS
|
|
Liczba gniazd banan
|
4
|
4
|
3
|
3
|
|
Wytrzymałość termiczna:
|
84°C
|
84°C
|
84°C
|
84°C
|
|
Ilość użyć kontaktu
|
50 000 razy
|
50 000 razy
|
50 000 razy
|
50 000 razy
|
|
Zakres grubości wkładanych elementów
|
0,4 ~ 0,7 mm
|
0,4 ~ 0,7 mm
|
0,4 ~ 0,7 mm
|
0,4 ~ 0,7 mm
|
|
Opakowanie
|
blister
|
blister
|
blister
|
blister
|
!!! WYSOKA JAKOĆ PŁYTEK STYKOWYCH Z SERII EIC !!!
Przykład zastosowania modułu zasilającego MB102 do płytki stykowej EIC-1306:
Jak działa płytka stykowa? Zasada działania... Instrukcja obsługi płytki stykowej ;P
Poniżej przedstawiono schemat połączeń płytki stykowej. Pola zaznaczone niebieską linią są połączone elektrycznie.
(-) i (+) linie odpowiednio w pionie i poziomie służą do poprowadzenia zasilania
sekcje w poziomie A B C D E także są połączone elektrycznie
sekcje w poziomie F G H I J także są połączone elektrycznie
sekcje w poziomie A B C D E oraz F G H I J nie są połączone elektrycznie (są izolowane pomiędzy sobą).
Tak poprowadzone połączenia w płytce stykowej idealnie nadają się do umieszczenia układu scalonego, podstawki w obudowie DIP lub DIL

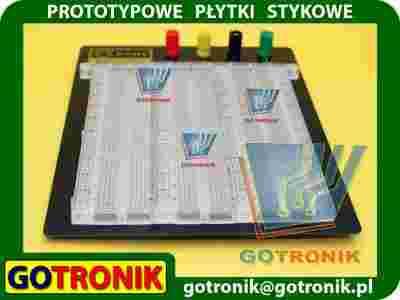

Zdjęcia płytki stykowej EIC-1306:
|
