PŁYTKA POŚREDNIEJ 21,4MHz + MIESZACZ

13-02-2015, 17:08
Aukcja w czasie sprawdzania była zakończona.

Cena kup teraz: 40 zł

Użytkownik DW_RADIO

numer aukcji: 5044330901

Miejscowość Piastów

Koniec: 13-02-2015, 16:58

Dodatkowe informacje:
Stan: Używany

Szablon - DW

DW_RADIO
[O firmie] [Nasze aukcje] [Nasze komentarze] [Dodaj do ulubionych]
KONTAKT E-mail: [zasłonięte]@dw-electronics.com Telefon: 22 [zasłonięte] 60 Kom: 515 [zasłonięte] 400 Biuro czynne od poniedziałku do piątku w godzinach 8.00 - 16.00. ul. Dworcowa 64 05-820 Piastów PŁATNOŚĆ Dane do wpłaty: Bank ING: 61 1050 [zasłonięte] 1[zasłonięte]9240023 [zasłonięte] 357797 DW Electronics ul. Dworcowa 64 05-820 Piastów W tytule przelewu koniecznie proszę podać nick z allegro i numery aukcji. Na życzenie wystawiamy faktury VAT. WYSYŁKA Zgodnie z umową zawartą z Pocztą Polską, paczki są odbierane z naszego biura i wysyłane dwa razy w tygodniu (we wtorki i piątki rano). Przesyłki kurierskie nadajemy w ciągu trzech dni roboczych od daty zaksięgowania wpłaty na koncie. Nie ponosimy odpowiedzialności za sposób działania firmy dostarczającej paczki. Koszt przesyłki podany na aukcji dotyczy domyślnie 1 szt. przedmiotu. W razie potrzeby prosimy o kontakt w celu ustalenia kosztu przesyłki zbiorczej. Nie wysyłamy paczek za POBRANIEM!

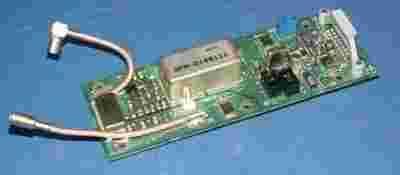

	Oferuję Państwu kompletną płytkę wzmacniacza częstotliwości pośredniej wraz z wejściowym zrównoważonym mieszaczem diodowym. Urządzenie było wykorzystywane w profesjonalnej aparaturze radiokomunikacyjnej. Cały tor przedstawia się następująco: Wzmacniacz wejściowy szerokopasmowy na mosfecie średniej mocy. Następnie mieszacz wysokopoziomowy produkcji firmy MINI-CIRCUITS LABORATORY (typu SRA 2H). Po mieszaczu następuje stopień wzmocnienia dopasowania – duplekser. Następnie filtr kwarcowy 21,4MHz produkcji firmy KVG. Po filtrze jest mieszacz na SA602 wraz z rezonatorem który w efekcie mieszania wytwarza częstotliwość pośrednią 455kHz. Następnie występuje podwójny filtr na 455kHz (z literką C). Kolejny układ to SA604. Na płytce znajduję się również LM224 oraz stabilizator L05. Standard złącz sygnału wejściowego oraz sygnału heterodyny - kabelki teflonowe z wtykiem SMB. Filtr kwarcowy jest typu XFM-214S111 Cała płytka zmontowana jest bardzo przejrzyście i podzielona na bloki funkcjonalne. Pomimo użycia montażu SMD bez problemu można przeprowadzać na niej modernizacje gdyż elementy są montowane w dużych odstępach od siebie (praktycznie jak montaż przewlekany). Na niektórych płytkach zamiast oznaczenia mieszacza SRA 2H może zdarzyć się oznaczenie w postaci ciągu cyfr (jest to ten sam podzespół jednak w indywidualnym oznaczeniu dla klienta). Polecam i zapraszam do odwiedzenia naszych pozostałych aukcji.
