Płytka PCB zestawu do smodzielnego montażu.

Modułwzmacniacza oparty na aplikacji układu LM4780.

Jest to prosty, łatwo dostępnyi popularny układ obardzo dobrych parametrach i przyjemnej barwie dźwięku.

Zestaw zawiera dodatkowo układ zabezpieczający kolumny głośnikowe oparty o specjalizowany układ scalony upc1237.

Do poprawnej pracy wymagany jest zasilacz symetryczny oraz transformator o mocy około 150W.

Parametry:

Max napięciezasilaniasymetryczne±40V

Zalecane napięcie pracy                     ± 25V    ± 30V    ±35V

Impedancja głośnika                            4Ω6Ω       8Ω

Max RMS                                   2x55W    2x 55W     2x60W

Zniekształcenia                                      THD <0,1%

Pasmo przenoszenia( -3dB )od 20 do 22 KHz

Stosunek                                             S/N>95dB

Wymiary płytki 95mm x 55mm.

Zestaw zawiera płytkę pcb i dokumentację.

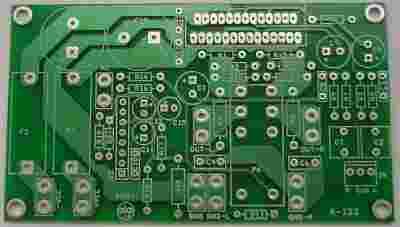

Zdjecie przedstawia sprzedawany przedmiot.
