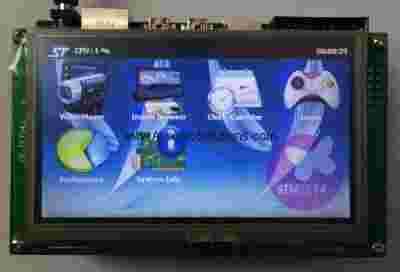

Płyta z STM32F429 4,3 TFT Ethernet

Płyta prototypowa z mikrokontrolerem STM32F429IGT6, wyświetlaczem LCF TFT 4,3" z panelem dotykowym oraz obsługą ethernetu. Większość oprogramowania jest zgodna z płytami STM32F429I-DISCOVERY.

Dane podstawowe:

• Mikrokontroler: STM32F429IGT6,
  •  MCU, 32BIT, CORTEX-M4, 180MHZ, LQFP-176
  •  Architecture: ARM Cortex-M4
  •  Program Memory Size: 1MB
  •  RAM Memory Size: 256KB
• Wyświetlacz: 4,3" TFT z rezystancyjnym panelem dotykowym
• RAM: SDRAM 256MBIT 166MHZ WINBOND W9825G6JH
• FLASH: K9F1G08U0D 128M x 8 Bit NAND Flash Memory
• Ethernet: LAN8720A
• Konwerter UART -> USB: PL2303
• Eeprom: I2C AT24C64
• Serial flash: W25Q16BVSSIG
• złącze FPC dla LCD
• złącze dla kamery
• gniado dla kart pamięci
• napięcie zasilania: 5V

Dodatkowe informacje:

• schemat płyty: LK-STM32F429.pdf
• schemat wyświetlacza: LK-TFT043.pdf

Przykładowe oprogramowanie:

Do płyty dostarczane są przykłady obsługi wyświetlacza oraz różnych peryferi mikrokontrolera. Przykłady są bez komentarza, osoby zainteresowanie proszę o informację to prześlę link.

Kupując otrzymujesz:

• płytę: LK-STM32F429
• wyświetlacz: LK-TFT043.pdf

Prosta prezentacja:

http://youtu.be/rZReSgTkf9c

Kupując na moich aukcjach za przesyłkę płacisz tylko raz.

Do każdego zamówienia dołączam paragon lub fakturę VAT.

Wszystkie zamówione przedmioty wysyłane są z Polski.

Informacja dla obserwujących aukcję - zdarza mi się kończyć aukcję przed czasem, więc proszę nie czekać do ostatniej chwili.

Kontakt: tel. 663[zasłonięte]362 od godziny: 10-18.
