EVBavr04 powstał z myślą o udostępnieniu projektantowi systemów opartych na mikrokontrolerach AVR firmy Atmel, bazy sprzętowej umożliwiającej w szybki i łatwy sposób realizację i weryfikację swojego pomysłu. Mając to na uwadze płyta została zaprojektowana w ten sposób, aby użytkownik miał dostęp do wszystkich pinów procesora wyprowadzonych na złącza. Na płycie zostały także umieszczone peryferia, takie jak: przekaźnik, dwa potencjometry, zegar czasu rzeczywistego, interfejs RS232, złącze 1-Wire, złącze I2C oraz opcjonalnie montowany wyświetlacz LCD 2x16. Także 8 mikroprzełączników, osiem diod LED i cztery 7-segmentowe wyświetlacze LED. Wszystkie te elementy są dostępne na złączach szpilkowych, pozwalając na podłączenie ich do portu np. procesora. Płyta posiada także duże pole prototypowe, dające użytkownikowi możliwość dołączenia w łatwy sposób innych elementów i dowolnej ich konfiguracji. Na płycie jest umieszczony układ mostka i stabilizatora zwalniający użytkownika z obowiązku dostarczania stałego napięcia stabilizowanego. Wraz z płytą dostępne są kody źródłowe programów pozwalające na przetestowanie dostępnych zasobów.

Właściwości

• Zasilanie płyty 7-12V AC lub 9-15V DC
• Obsługiwane procesory ATmega8/48/88/168
• Pole prototypowe
• Złącza wszystkich peryferii dostępnych na płycie
• Przyciski i diody LED
• Potencjometr
• Cztery 7-segmentowe wyświetlacze LED
• Speaker
• Złącze RS232
• Przekaźnik
• Złącza 1-Wire oraz I2C
• Złącze programatora ISP
• Złącze wyświetlacza LCD umożliwiające podłączenie różnych typów wyświetlaczy
• Akumulator 3.6V
• Zegar czasu rzeczywistago DS1307
• Termometr LM35
• Możliwość wmontowania własnego rezonatora z elementów RC

Przykładowe oprogramowanie

Wraz z płytką dostraczane jest przykładowe oprogramowanie obsługujące takie peryferia jak:

• Diody
• UART
• LCD
• Wyświetlacz 7-segmentowy
• Zegar czasu rzeczywistego RTC
• Przetwornik ADC
• Termometr LM35
• 1-Wire DS18B20
• PWM

• Oprogramowanie pod ATmega8/48/88/168

Download

• EVBavr04 Instrukcja użytkownika

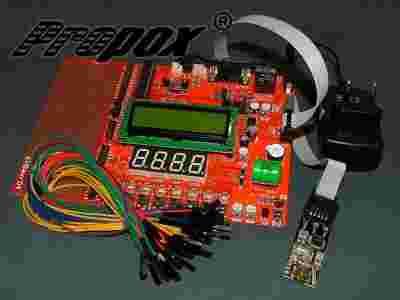

Zestaw Profi zawiera

• płyta ewaluacyjna EVBavr04
• procesor ATmega8
• wyśiwtlacz LCD
• kabelki peryferyjne (15 sztuk)
• zasilacz 12V
• programator ASPcable
