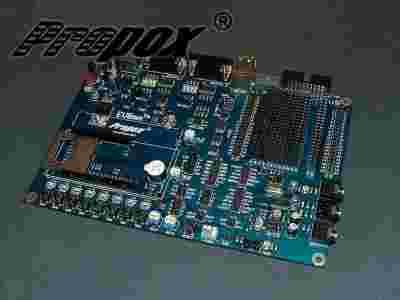

System ewaluacyjno-uruchomieniowy EVBmmTm (Evaluation System for Mini Modules Team) jest narzędziem do tworzenia systemów prototypowych opartych na 32-bitowych mikrokontrolerach ARM i minimodułach firmy Propox. EVBmmTm zapewnia bazę sprzętową umożliwiającą realizację i weryfikację prototypowych układów w szybki i łatwy sposób.
Głównym celem postawionym przy realizacji projektu EVBmmTm było stworzenie platformy, pozwalającej testować i budować układy wykorzystujące wszystkie dostępne w naszej ofercie minimoduły, które wymiarami pasują do złącza mmTm. Dodatkowym celem było wprowadzenie wsparcia dla nowoprojektowanych minimodułów opartych na mikrokontrolerach ARM i nowych minimodułów produkowanych przez firmę Propox. Mając to na uwadze, płyta została zaprojektowana w ten sposób, aby użytkownik miał dostęp do wszystkich pinów minimodułu.
Na płycie umieszczono szeroką gamę układów peryferyjnych, takich jak: diody LED, Przyciski, Potencjometry, Buzzer, gniazdo USB-B, gniazdo karty SD/MMC, interfejs RS232, interfejsy CAN, IRDA, złącze 1-Wire, złącze JTAG, Codec Audio. Opcjonalnie płytę można wyposażyć w wyświetlacz LCD 2x16 lub w wyświetlacz graficzny o rozdzielczości 128x64 pikseli (sterownik zgodny z KS0108). Wszystkie wymienione powyżej podzespoły i układy są dostępne na złączach szpilkowych. Powyższe podejście wspiera technologie Flexibility (elastyczność) i pozwala na podłączenie do dowolnego portu minimodułu produkowanego przez firmę Propox. Na płycie umieszczono również układ prostownika i stabilizatorów,  zwalniający użytkownika z obowiązku dostarczania stałego napięcia stabilizowanego.
Szeroki wachlarz wspieranego sprzętu skłonił nas do stworzenia wersji podstawowej, która zakłada, że użytkownik jest już posiadaczem jednego z modułów produkowanych przez naszą firmę. Na Państwa życzenie nasi specjaliści dobiorą zestaw minimodułów i akcesorii, z listy wspieranych przez system EVBmmTm dokładnie do potrzeb, które Państwo nam przedstawicie.

Właściwości

• Zasilanie płyty 7-12V AC lub 9-15V DC
• Gniazda pod szeroką gamę mikrokontrolerów i minimodułów
• Złącze programujące JTAG dla OCD (On-Chip Debugging)
• Złącza wszystkich peryferii dostępnych na płycie
• Satbilizatory napięcia 5V i 3.3V
• Możliwość zasilania przez port USB
• Przyciski i diody LED
• 2 potencjometry
• Port podczerwieni IRDA
• Interfejs USB
• Kodek Audio
• Interfejs CAN
• Speaker
• 2 porty RS232 wraz z diodami sygnalizującymi pracę
• Złącze 1-Wire
• Gniazdo karty SD/MMC
• Złącze wyświetlacza alfanumerycznego LCD 2x16 znaków
• Złącze wyświetlacza graficznego 128x64 pixeli

Download

•  EVBmmTm Instrukcja użytkownika

Zestaw Basic zawiera

• płyta ewaluacyjna EVBmmTm
