Płyta główna CNC z optoizolacją PG-MINI CNC LAND

02-08-2012, 1:51
Aukcja w czasie sprawdzania była zakończona.

Cena kup teraz: 95 zł Najwyzsza cena licytacji: 95 zł

Użytkownik cncland-pl

numer aukcji: 2446164701

Miejscowość Białystok

Kupiono sztuk: 1 Licytowało: 1 Wyświetleń: 72

Koniec: 09-07-2012, 9:54

Dział Elektronika i Sterowanie firmy CNC LAND S.C. ma przyjemność wystawić na sprzedaż następujący produkt

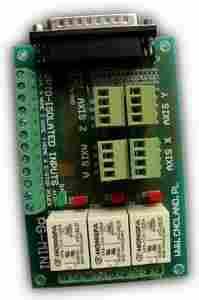

Płyta główna CNC z optoizolacją PG-MINI Prezentowana płyta główna umożliwia podłączenie maksymalnie 4 sterowników silników krokowych lub serwo do komputera typu PC wyposażonego w port równoległy LPT. Poszczególne sygnały na wyjściach sterujących są dodatkowo buforowane dzięki czemu mają one stabilne poziomy napięć i posiadają “ostre” zbocza. Wejścia portu LPT są dodatkowo OPTOIZOLOWANE, co chroni je przed ich uszkodzeniem i ułatwia podłączenie np. krańcówek indukcyjnych na wyjściach których występują wyższe poziomy napięć niż dopuszczalne przez port LPT. Do podłączenia przewodów zastosowano złącza śrubowe z “windą” ułatwiające przykręcanie przewodów i wielokrotne podłączenie bez ryzyka uszkodzenia złącza. Dodatkowo wyjścia poszczególnych osi (X, Y, Z, A) są wypinane z płytki (brak konieczności wykręcania przewodu z gniazda). Płyta główna PG-MINI posiada nie dwa lecz trzy przekaźniki umożliwiające załączanie urządzeń prądu zmiennego takich jak wrzeciono, pompa chłodziwa, odsysacz wiórów jednocześnie i niezależne sterowanie ich z programu. Na płytce znajdują się diody LED sygnalizujące działanie przekaźników i obecność napięcia zasilania. PG-MINI współpracuje z programami do sterowania CNC takimi jak np. MACH, TURBO CNC, KCAM, etc.
Dane techniczne: - Napięcie zasilania: 12VDC - Pobór prądu: 0,15A max. - Prąd przełączania przekaźników: 5A (250VAC) - Izolacja między wejściem a wyjściem optoizolacji: 3750Vrms - Napięcie wejściowe optoizolacji: ok. 5V - Prąd wejściowy pojedynczego optoizolatora: min. ±10mA
Wymiary: Długość: 112 mm Wysokość: ok. 25 mm Szerokość: 74 mm Waga: ok. 0,3 kg Sprawdź naszą stronę o firmie oraz inne nasze aukcje w górnym pasku nad logo

W razie chęci uzyskania dodatkowych informacji poza przedstawionymi na tej aukcji prosimy o kontakt telefoniczny bądź mailowy

Zalety płyty głównej PG-MINI:
- niewielkie rozmiary płytki dzięki zastosowaniu elementów w technologii SMD,
- złącza śrubowe ułatwiające montaż przewodów, dodatkowo złącza sterujące sterownikami są wypinane co pozwala na łatwą diagnozę poprawności działania sterowników osi,
- wykorzystane wszystkie porty LPT: sterowanie 4 osiami, 3 urządzeniami, 5 sygnałów wejściowych,
- sygnały wejściowe optoizolowane, sygnały wyjściowe poprzez bufory, sterowanie 3 przekaźnikami z płytki,
- diody LED sygnalizujące stan przekaźników i napięcie zasilania płytki.

Opis wyprowadzeń płyty głównej PG-MINI
Złącze opisane jako POWER służy do zasilania płyty głównej, do tego wejścia zgodnie z polaryzacją należy doprowadzić napięcie 12VDC. J1, J2, J3, J4 służą do podłączenia sterowników, każde z nich można wypiąć i najpierw podłączyć przewody, kolejność i rodzaj sygnałów wyjściowych opisane są na płytce PCB: GND - masa sygnału sterującego, ENA- sygnał zezwolenia (zazwyczaj włączający prąd w uzwojeniach silnika), DIR - wyjście kierunku, CLK- wyjście kroku. Złącza przekaźników opisane są jako PK1,2,3 : NC - styk normalnie zamknięty, NO - normalnie otwarty, COM - styk wspólny. Optoizolowane wejścia oznaczone są jako HOMEAZYX i ESTOP- pierwsze cztery to wejścia sygnałów bazujących, ostatnie to wejście awaryjnego zatrzymania. Polaryzacja wejść nie ma znaczenia, optoizolator zareaguje bez względu na to gdzie wepniemy masę sygnału a gdzie plus (opis podłączenia do wejść opisany jest w późniejszych rozdziałach). Gniazdo LPT do podłączenia przewodu LPT jest rodzaju męskiego (DB25M). Należy jednak pamiętać by sam przewód LPT był 1:1, to jest każda żyła z wtyczki trafia na ten sam pin po jednej i drugiej stronie przewodu.
