Płyta Ewaluacyjna Demo Zestaw PicBoard4 Microchip

06-02-2014, 10:29
Aukcja w czasie sprawdzania była zakończona.

Cena kup teraz: 249 zł

Użytkownik ajpic

numer aukcji: 3911441955

Miejscowość ZABRZE

Koniec: 06-02-2014, 10:08

Dodatkowe informacje:
Stan: Nowy
Waga (z opakowaniem): 0.50 [kg]

Przedstawiam nową płytę ewaluacyjną PicBoard4 dla procesorów Microchip serii PIC16XXXX oraz PIC18FXXXX. Zapraszam do zapoznania się z funkcjonalnością oraz skorzystania z oferty.

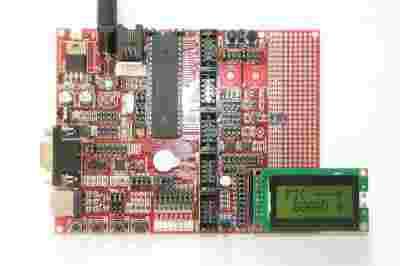

W skład zestawu wchodzą wszystkie elementy widoczne na zdjęcie (oprócz zasilacza), w tym:

płytka PCB (uruchomiona i sprawdzona wraz z obsadzonymi elementami)
procesor PIC16F1934-I/P (40 pin)
LCD 2x8 znaków (FD0802B6YLYC)
dokumentacja/schemat
wsparcie techniczne przy uruchomieniu
serwis i gwarancja (bez eksploatacji)

Projekt jest mojego autorstwa i jest kolejnym rozwinięciem dotychczasowej oferty zestawów ewaluacyjnych. Zachęcam do zakupu!

Główne cechy:

złącze ISCP w standardzie Microchipa (kompatybilne z każdym programatorem)

układ resetu (automatyczny i ręczny)

konfiguraja źródła zasilania

zewnętrzne wyjścia portów RA, RB, RC, RD, RE

klawiatura 4 przyciskowa (konfigurowalna)

wskaźnik LED 4 pozycyjny

port RS232 wraz z konwerterem napięć - 4 linie

wydajny zasilacz

złącza testowe masy

konfiguracja układu zworkami

pole montażowe

Peryferia układu:

Moduł Procesora
- konfigurajca napięcia pracy
- złącze kompatybilne z procesorami 28 pinowymy
- złącze kompatybilne z procesorami 40 pinowymy
- podstawki precyzyjne

Moduł zasilający
- VDD +5.0V
- VDD +3.3V
- zworka rozłączania obwodu lub pomiar prądu
- wyjście zasilania zewnętrznego

Moduł ICSP i RESET
- złącze ICSP RJ-12
- Złącze ICSP SIL6
- zworka podłączania VDD
- zworka konfiguracji linii MCLR
- przycisk kasowania procesora RESET
- układ kasujący RC
- zworka konfiguracji LVP/PGM
- zworka obniżonego napięcia VPP

Moduł przycisków
- 4 mikro przyciski
- 2 przyciski dotykowe mTouch
- konfiguracja wejścia INT lub IOC

Moduł dźwięku
- BUZZER PWM
- konfiguracja linii sterującej

Moduł USB i USB-RS232
- tryb fizyczny USB
- tryb wirtualny USB - RS232
- konfiguracja wejściowa
- konfiguracja wyjściowa
- handshaking RTS CTS
- kondensator stabilizujący

Moduł RS232
- obsługa portu RS232
- handshaking RTS CTS
- konfiguracja linii

Moduł LCD
- tryb 4 bitowy dedykowany lub 8 bitowy
- złącze wyświetlacza LCD
- konfiguracja linii sterujących
- sterowanie kontrastem
- sterowanie podświetleniem

Moduł LED
- linijka 8 diod LED
- podwójna konfiguracja linii portów

Moduł SPI
- obsługa przetwornika DAC
- złącze wyjściowe przetwornika
- obsługa potencjometru cyfrowego
- złącze wyjściowe potencjometru
- konfiguracja linii SPI

Moduł Temperatury
- czujnik analogowy
- czujnik cyfrowy I2C
- czujnik czyfrowy 1-wire
- konfiguracja linii I2c
- konfiguracja zasilania 1-wire
- konfiguracja linii analogowych

Moduł podczerwieni
- diodowy nadajnik ze wzmacniaczem
- scalony odbiornik z dedykowaną nośną
- konfiguracja linii sterujących

Moduł oscylatorów
- konfigurowalne złącze oscylatora głównego
- oscylator zegarkowy RTC
- konfiguracja linii portów

Moduł przetwornika
- 2 analogowe linie wejściowe
- 2 potencjometry testowe
- konfiguracja linii wejściowych

Moduł portów
- 5 niezależnych złącz portów wyjściowych
- zasilanie portów z blokowaniem napięcia
- możliwość dowolnej konfiguracji linii

Pole prototypowe
- możliwość dodania włąsnych modułów na dodatkowym polu
- napięcie zgodne z poziomem zasilania procesora

Moduł pamięci
- obsługa protokołu UNIO
- dodatkowa pamięć EEPROM

Moduł I2C Pullup
- możliwość stałego podłączenia pullupów do linii I2C

Schemat płyty:
