PROFESJONALNY DWUKANAŁOWY OSCYLOSKOP-DIAGNOSKOP USB

Z ANALIZATOREM WIDMA I REJESTRATOREM SYGNAŁÓW

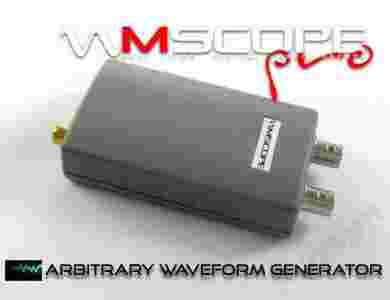

MSCOPE PRO II AWG

- multi oscyloskop usb i generator arbitralny

Doskonały oscyloskop/diagnoskop do zastosowań motoryzacyjnych i serwisowych

2-kanałowy oscyloskop czasu rzeczywistego

Wbudowany GENERATOR ARBITRALNY - możliwość wygenerowania przebiegu o DOWOLNYM

kształcie!!!

Generator przebiegów testowych - sinus, prostokąt, szum, trójkąt, piła, piła odwrócona

2-kanałowy rejestrator sygnałów

2-kanałowy analizator widma

2-kanałowy rejestrator sygnałów analizatora widma

2-kanałowy rejestrator sygnałów wolnozmiennych (przedział interwału od 0,01
sek do 600 h)

Oba kanały pracują niezależnie od siebie i w czasie rzeczywistym

Precyzyjny pomiar czasu trwania impulsów markerami z dokładnością do 0.001s

Nieograniczone możliwości rejestracji badanych sygnałów, późniejszego odtwarzania i diagnozowania

Mobilny (nie wymaga dodatkowego zasilania)

Funkcja multimetru:

- woltomierz

- miernik częstotliwości

- pomiar wartości skutecznej RMS ( root mean square )

- pomiar wartości maksymalnej

- międzyszczytowej

- uśrednionej

Rejestracja dowolnie długich sygnałów - od kilku sekund do kilku (nastu) dni

Oprogramowanie i instrukcja obsługi w języku polskim

UNIKALNE CECHY MSCOPE PRO II AWG:

- WBUDOWANY GENERATOR ARBITRALNY

Generator arbitralny, pozwalający w odróżnieniu od generatora funkcyjnego wygenerować niemal dowolny przebieg, jaki tylko można sobie wyobrazić.

Oscyloskop posiada wbudowany wysokiej klasy GENERATOR ARBITRALNY, pozwalający wygenerować przebiegi o dowolnym kształcie

PRZYKŁADOWY WYGENEROWANY KSZTAŁT SYGNAŁU

(wyjście generatora podłączone do wejścia oscyloskopu)

Widok edytora przebiegów - narzędzie do tworzenia oraz edycji

kształtów sygnałów

NIEKTÓRE MOŻLIWOŚCI WBUDOWANEGO GENERATORA

predefiniowane typowe kształty - sinus, prostokąt, piła, trójkąt

możliwość rysowania myszką dowolnego kształtu sygnału

zapis i odczyt kształtów sygnałów na dysku

import kształtów sygnałów z postaci liczbowej

możliwość generacji sygnałów na podstawie wcześniej obserwowanego i zapisanego przebiegu - kopiowanie sygnałów, symulacja obecności czujników itp

generacja długich sekwencji sygnałów - duża pamięć próbek



Jest to najnowszy model naszego oscyloskopu usb - w stosunku do MSCOPE PRO została podwojona częstotliwość próbkowania ,dodane dodatkowe zakresy pomiarowe (osiem), ulepszono interfejs użytkownika i wiele innych (np sygnalizator dzwiękowy)

- REJESTRATOR PRZEBIEGÓW WOLNOZMIENNYCH

Jako jedyny MSCOPE PRO II posiada wbudowany rejestrator przebiegów wolnozmiennych - bez którego nie wykonasz podstawowych pomiarów w samochodzie czy motocyklu (np przebieg ładowania/rozładowania akumulatora)

- OSIEM SPRZĘTOWYCH ZAKRESÓW POMIAROWYCH

Osiem (po cztery dla każdego kanału) całkowicie sprzętowych zakresów pomiarowych - umożliwiają pomiar, obserwację i rejestrację bardzo małych napięć (≤1V)oraz optymalnych (≤33V) przy dużej rozdzielczości!

Ma to kolosalne znaczenie szczególnie w motoryzacji, gdzie wiele czujników daje bardzo małe - trudne do obserwacji sygnały!

Umożliwiają indywidualne dostosowanie czułości wejść oscyloskopu do czujników lub sond pomiarowych oraz ich jednoczesną pracę na obu kanałach

Interaktywne powiadamianie dzwiękiem o zdarzeniach (wbudowany sygnalizator) - komunikacja usb, przełączanie zakresów etc.

Profesjonalny interfejs użytkownika

- MOŻLIWOŚĆ KALIBRACJI

Pełna programowa kalibracja offsetu oraz zakresów pomiarowych

Ponadto:

Sprzętowy switch sprzężenia AC/DC

Przechwytywanie danych w czasie rzeczywistym

Zapis do pliku do 1 miliarda próbek !!!

Możliwość przeglądania pliku z rysowaniem 1 milion i więcej próbek jednocześnie

Dynamiczny ekran (możliwość pracy rysikiem na tabletach graficznych)

2 x szybkie przetworniki A/C 2MHZ

Nieograniczona wielkość ekranu roboczego (ograniczeniem jest tylko rozdzielczość posiadanego monitora/karty graficznej)

Intuicyjna, prosta obsługa myszką

- PRACA W CZASIE RZECZYWISTYM

Zamiast bezużytecznych funkcji i regulatorów MSCOPE PRO II oferuje pracę w trybie REAL TIME SAMPLING - zarówno obserwacja jak i zapis odbywa się w czasie rzeczywistym, oznacza to że każdy badany sygnał jest odwzorowany w 100% (wyświetlony oraz/lub zarejestrowany na hdd)

Większość oscyloskopów usb nie pracuje w trybie czasu rzeczywistego - wynika to faktu ograniczenia transmisji przez standard USB

MSCOPE PRO II - wykorzystuje pełną przepustowość portu USB

MSCOPE PRO II, mimo niewielkich rozmiarów i łatwości w użytkowaniu, nie jest okrojony z żadnych użytecznych funkcji, czy też pasma pomiarowego co ma miejsce w wielu tanich, sprzedawanych na allegro oscyloskopach.

U nas otrzymasz urządzenie o funkcjonalności, które dotychczas były domeną drogich, dużych i skomplikowanych urządzeń.

MSCOPE PRO II nie jest chińską podróbką jakich wiele na allegro ani przystawką opartą o kartę dźwiękową - jest natomiast pełnowartościowym oscyloskopem oraz rejestratorem usb z mikroprocesorowo sterowanymi zakresami pomiarowymi.

MSCOPE PRO II można podłączyć do każdego komputera (stacjonarnego czy laptopa) posiadającego port USB. Nie uświadczymy przy tym tłumień i zniekształceń, jakie możemy spotkać przy używaniu do pomiarów tanich przystawek do kart dźwiękowych, gdzie uzyskanie prawidłowego odczytu jest trudne nawet przy użyciu sprzętu wysokiej klasy. MSCOPE PRO II posiada własne, niezależne przetworniki, dzięki czemu każdy odczyt będzie krystalicznie przejrzysty, dokładny i powtarzalny.

2-KANAŁOWY OSCYLOSKOP

2-KANAŁOWY ANALIZATOR WIDMA

Okna: Prostokątne, Hamminga, Hanniga ,Blackmana-Harrisa, Flat-Top

2-KANAŁOWY REJESTRATOR SYGNAŁÓW

(brak ograniczeń czasowych rejestracji w trybie rejestratora)

Zasilanie pobierane jest bezpośrednio z portu USB - nie ma problemów z podłączeniem zasilania czy bateriami.

Nasz oscyloskop znajdzie zastosowanie wszędzie tam, gdzie pracuje się z szerokopojętą elektroniką - od domowych pracowni po warsztaty motoryzacyjne i RTV.

Przykładowe zastosowania w motoryzacji - pomiary:

Lambda; ABS, EGR; prędkości obrotowej; hallotronów; układów zapłonowych; układów wtryskowych; silników diesla; common rail; elektro zaworów; indukcyjnych; fotooptycznych; ciśnienia; układów ładowania; świateł; sygnałów sterownika; złączy diagnostycznych; spalania; akumulatora; i wielu innych...

Przykładowe pomiary w samochodzie wykonane przy pomocy

MSCOPE PRO II


Przebieg napięcia na akumulatorze podczas rozruchu

Układ zapłonowy - obwód pierwotny

Układ zapłonowy - obwód wtórny

Czujnik hallotronowy

Ponadto:

Pomiar zniekształceń;


Pomiar sygnału analogowego i cyfrowego;


Testowanie wzmacniaczy audio;


Kalibrowanie systemów audio;


Projektowanie układów cyfrowych oraz analogowych;


Ściąganie charakterystyk czy wielodniowe zbieranie danych dzięki rejestratorowi przebiegów wolnozmiennych;

Zalecane wymagania sprzętowe:

Komputer klasy "PC" lub laptop/notebook z wolnym złączem USB


Windows XP, Vista, 7, 8 (32-bit oraz 64-bit)


512Mb RAM lub więcej


Procesor - min 450MHz

Przedmiotem aukcji jest zestaw gotowy do pracy:

Nowy oscyloskop usb MSCOPE PRO II AWG z generatorem arbitralnym, analizatorem widma i rejestratorem Mały, poręczny o szerokim spektrum zastosowań - przyrząd nieoceniony w każdym warsztacie, pracowni czy laboratorium. Wbudowany generator arbitralny sprawia że możliwości urządzenia są praktycznie nieograniczone Rejestrator przebiegów wolnozmiennych monitoruje i rejestruje napięcie przez wiele godzin a nawet dni!

Wysokiej jakości kabel usb do połączenia MSCOPE PRO II z komputerem Odpowiednia długość i wykonanie kabla zapewnia pewny i ciągły tranfer danych między MSCOPE PRO II i komputerem.

INSTRUKCJA OBSŁUGI W JĘZYKU POLSKIM Instrukcja obsługi oraz instalacji w systemach XP, VISTA, 7 w wersji 32/64 bit Opisane procedury rejestracji, wyzwalania, konfiguracji oscyloskopu.

OPROGRAMOWANIE OSCYLOSKOPU W CAŁOŚCI PO POLSKU Intuicyjne oprogramowanie oscyloskopu dostępne w języku polskim i angielskim.

GRATIS - Profesjonalna sonda pomiarowa BNC z wbudowanym przełącznikiem trybu pracy 1:1 lub 1:10 (sonda umożliwia bezpośredni i bezpieczny pomiar napięć prosto z akumulatora oraz wszystkich czujników obecnych w samochodzie - aż do 330V AC/DC!!!)

GRATIS - Profesjonalne materiały na temat wykorzystywania oscyloskopu w pracowni elektronicznej i warsztatach samochodowych. Dla początkujących - kompletny kurs obsługi oscyloskopu, podstawy wykonywania pomiarów i wiele innych. Razem: 1242 strony!

GRATIS Bezpłatne wsparcie techniczne Bezpłatne uaktualnienia do najnowszych wersji oprogramowania MSCOPE PRO II objęty jest 12 miesięczną gwarancją Do każdego oscyloskopu wystawiamy dowód zakupu - rachunek

Zobacz także naszą ofertę mierników grubości lakieru

Parametry techniczne:

Wejścia pomiarowe Oscyloskopu	2 analogowe kanały
Przetworniki A/C	2 x 2 Mhz
Próbkowanie/rejestracja w czasie rzeczywistym	min. 2 x 430Khz
Zakres częstotliwości generatora arbitralnego	0-150 Khz
Amplituda generowanych sygnałów	0-3.3V
Rozmiar bufora próbek	4096 ... 32768 Kb
Czułość	0,1V ... 33V
Maksymalne napięcie wejściowe	-33V...+33V
Liczba sprzętowych zakresów pomiarowych	2 x 4 zakresy 0.2V/div, 0.6V/div, 1.6V/div, 6.6V/div
Impedancja wejść pomiarowych	1MOhm
Wymiary	9 x 5 x 2.4cm
Pobór prądu	50mA
Typ gniazd pomiarowych	Standardowe gniazda BNC
Gniazdo wyjścia generatora arbitralnego	Gniazdo RCA
Możliwość podłączenia standardowych sond oscyloskopowych (z podziałem, indukcyjne, cęgowe)	Tak
Pomiary napięć zmiennych AC i stałych DC	Tak
Rodzaj przełącznika typu sprzężenia	Sprzętowy
Wszystkie funkcje i pomiary przeprowadzane w czasie rzeczywistym	Tak
Wyzwalanie (ang. trigger) zbocze rosnące, opadające, automatyczne, ręczne	Tak
Interaktywny ekran Oscyloskopu, pozwalający odczytywać wartości wyświetlanych sygnałów (amplituda, częstotliwość, czas) przy pomocy wbudowanych markerów i znaczników	Tak
Rodzaje okien analizatora widma: Prostokątne, Hamminga, Hanniga ,Blackmana-Harrisa, Flat-Top	Tak
Wyświetlanie parametrów badanych sygnałów	Tak
Możliwość ustawienia filtrów dla badanych sygnałów np: invert - odwracanie funkcji "do góry nogami"	Tak
Możliwość zamrożenia na ekranie oscylogramu badanego sygnału (ang. hold) Tak	Tak
Możliwość zapisania badanych sygnałów w postaci graficznej do pliku na dysku	Tak
Możliwość zapisania badanych sygnałów w postaci liczbowej do pliku na dysku w celu późniejszej analizy statystycznej np. w Excelu	Tak
Możliwość kopiowania oscylogramów badanych sygnałów do systemowego schowka (Ctrl+C) i wklejenia ich (Ctrl+V) do dowolnej aplikacji (np. Word, Excel, PowerPoint, Corel, Photoshop, Outlook...)	Tak
Powiększenie osi X w poziomie	Tak
Powiększenie osi Y w pionie	Tak
Funkcja Lupa - dowolne powiększenie (pomniejszenie)fragmentu wykresu czy ekranu	Tak
Funkcja "Przybornik" miniaturowe menu podręczne podczas pracy uruchamiane myszką	Tak
Eksport plików do formatu Excela CSV	Tak
Eksport plików JSON	Tak
Własny format rejestrowanych plików	Tak
Rejestracja oscylogramów w postaci ciągłej	Tak
Możliwość przeglądania pojedynczych ramek podczas podglądu zarejestrowanego sygnału	Tak
