DSO1060 HANTEK

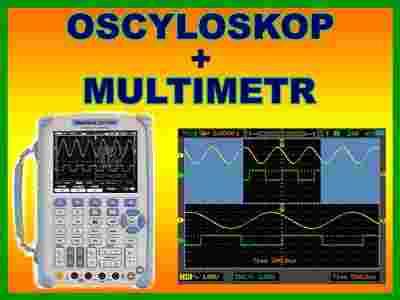

Oscyloskop cyfrowy z multimetrem DSO1060 produkcji Hantek
SKOPOMETR
Oscyloskop DSO1060 jest to przenośny dwukanałowy oscyloskop z dodatkowymi funkcjami multimetru. Kolorowy wyświetlacz LCD, funkcje pomiarowe, analiza FFT, możliwość zapisu przebiegów oraz atrakcyjna cena czynią ten sprzęt jedną z najbardziej atrakcyjnych pozycji na rynku.
Główne zalety DSO1060:
- dwukanałowy oscyloskop cyfrowy o pasmie 60MHz
- wbudowany multimetr
- duży KOLOROWY wyświetlacz z energooszczędnym podświetleniem LED (czas pracy ponad 6 godzin)
- próbkowanie ekwiwalentne do 50GSa/s
- pamięć próbek 32k
- izolacja galwaniczna pomiędzy oscyloskopem i multimetrem
- możliwość zapisywania przebiegów na pen-drive poprzez USB
- rozbudowane funkcje automatycznych pomiarów kursorami
- możliwość wykonywania operacji matematycznych pomiędzy kanałami
- analiza FFT
- komunikacja USB 2.0
Parametry oscyloskopu:
| Tryb: |
DSO1060 |
| Pionowy: |
Kanały: |
2 |
| Szerokość pasma: |
60MHz |
| Czas narostu: |
5.8ns |
| Impedancja wejściowa: |
1MΩ ; 15 pF |
| Czułość: |
10mV/div do 5V/div |
| Sprzężenie: |
AC, DC and GND |
| Rozdzielczość pionowa: |
8 bits |
| Max. napięcie wejściowe: |
400V (DC+AC Peak) |
| Poziomy: |
Próbkowanie w czasie rzeczywistym: |
150MSa/s |
| Próbkowanie ekwiwalentne: |
50GSa/S |
| Zakresy podstawy czasu: |
5ns/div~1000s/div |
| Pamięć próbek: |
32k przy jednym kanale
16k przy dwóch kanałach |
| Dokładność podstawy czasu: |
±50ppm |
| Wyzwalanie: |
Źródło wyzwalania: |
CH1, CH2 |
| Tryby: |
Edge, Pulse Width, Alternative |
| Tryb X-Y |
X-Axis Input |
Channel 1 |
| Y-Axis Input |
Channel 2 |
| Phrase Shift |
Max.3 degree |
| KURSORY I FUNKCJE POMIAROWE: |
Pomiary napięcia: |
Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot |
| Pomiary czasowe: |
Frequency,Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle |
| Pomiary opóźnienia: |
Delay time from ch1 rising edge to ch2 rising edge |
| Delay time from ch1 falling edge to ch2 falling edge |
| Pomiary kursorami: |
Manual, Track, Auto Measure Modes |
| CH1+/- CH2, CH1xCH2, CH1/CH2, FFT, Invert |
| Zapisywanie: |
Zapis |
15 przebiegów and Setups |
| MULTIMETR: |
Maksymalna rozdzielczość: |
6,000 Counts |
| DMM Testing Modes |
Voltage, Current, Resistance, Capacitance,Diode Continuity |
| Maksymalne napięcie wejściowe: |
AC: 600V, DC: 800V |
| Maksymalny prąd: |
AC: 10A, DC: 10A |
| Impedancja wejściowa: |
10 MΩ |
| WYŚWIETLACZ |
Wyświetlacz TFT LCD |
5.7 cali z LEDowym podświetleniem |
| Rozdzielczość wyświetlacza: |
240 x 320 |
| INTERFEJSY |
USB |
USB Host / Device 2.0
Full Speed Supported |
| Opcjonalnie: |
RS232, LAN |
| ZASILANIE |
Zasilanie: |
AC 100V ~ 240V, 50Hz ~ 60Hz; DC Input: 8.5VDC, 1500mA |
| Czas pracy z akumulatorem: |
6 Hours (Li-ion Battery) |
| MECHANICZNE |
Wymiary: |
245 x 163 x 52 (mm) |
| Waga: |
1.2Kgs |
Parametry multimetru:
| Zakres: |
Dokładność: |
Rozdzielczość: |
| napięcie stałe DC |
60.00mV |
±1%±1cyfra |
10µV |
| 600.0mV |
100µV |
| 6.000V |
1mV |
| 60.00V |
10mV |
| 600.0V |
100mV |
| 800V |
1V |
| napięcie zmienne AC |
60.00mV |
±1%±3cyfra |
10µV |
| 600.0mV |
100µV |
| 6.000V |
1mV |
| 60.00V |
10mV |
| 600.0V |
100mV |
| Prąd stały DC |
60.00mA |
±1.5%±1cyfra |
10µA |
| 600.0mA |
±1.5%±1cyfra |
100µA |
| 6.000A |
±2%±3cyfra |
1mA |
| 10.00A |
10mA |
| Prąd zmienny AC |
60.00mA |
±1.5%±3cyfra |
10µA |
| 600.0mA |
±2%±1cyfra |
100µA |
| 6.000A |
±3%±3cyfra |
1mA |
| 10.00A |
10mA |
| Rezystancja: |
600.0 |
±1%±3cyfra |
0.1Ω |
| 6.000K |
±1%±1cyfra |
1Ω |
| 60.00K |
10Ω |
| 600.0K |
1kΩ |
| 6.000M |
10kΩ |
| 60.00M |
±1.5%±3cyfra |
1MΩ |
| Pojemność: |
40.00nF |
±3%±1cyfra |
10pF |
| 400.0nF |
±1%±1cyfra |
100pF |
| 4.000µF |
1nF |
| 40.00µF |
10nF |
| 400.0µF |
100nF |
| Uwaga: Najmniejsza wartość pojemności do zmierzenia wynosi 5nF |
| Test diody: |
0V~2.0V |
| Test ciągłości: |
<30Ω |
Wyświetlacz:
| TFT LCD Typ: |
Przekątna 5,7 cala z podświetleniem LED |
| Rozdzielczość: |
240 x 320 |
Interfejsy:
| USB: |
Port USB 2.0 |
| Opcja: |
RS232, LAN |
Zasilanie:
| Sieciowe: |
AC 100V ~ 240V, 50Hz ~ 60Hz; DC Input:8.5VDC,1500mA |
| Bateria: |
Czas pracy ok 6 godzin (Li-ion Battery) |
Pozostałe
:
| Wymiary: |
245 x 163 x 52 (mm) |
| Waga: |
1,2 kg < |
Zestaw:
- oscyloskop cyfrowy DSO1060 x1szt.
- bateria Li-ion x1szt.
- torba x1szt.
- oryginalny karton x1szt.
- sondy oscyloskopowe 1:1, 10:1 x2szt.
- sondy do multimetru x2szt.
- instrukcja obsługi (ang.)
- oprogramowanie
- zasilacz – ładowarka
- kabel USB
Firma GOTRONIK PPHU jest autoryzowanym dystrybutorem producenta oscyloskopów Hantek na rynku polskim.
Na oscyloskopy udzielamy 24 miesięcznego okresu gwarancyjnego.
|
