Osłona przeciwwietrzna OP 40
- pozwala na zapewnienie poprawnych warunków pracy dla czujek dymu nadzorujących powietrze w kanałach wentylacyjnych
- współpraca z szeregami:
- prędkości powietrza w kanale: od 2m/s do 17m/s
- przepusty kablowe: 2x PG7
- długość rurek standardowych: 240mm
- stopień ochrony: IP65
- temperatura pracy: -25 ~ +50°C
- wilgotność powietrza: 90% (przy 40°C)
- masa: 0,75kg
Przeznaczenie...
Osłona przeciwwietrzna OP-40 pozwala na zapewnienia poprawnych warunków pracy dla czujek dymu produkcji Polon-Alfa, nadzorujących powietrze w kanałach wentylacyjnych i tam gdzie ze względu na przekrój kanału, szybki ruch powietrza i inne czynniki, bezpośrednie zainstalowanie samej czujki nie jest możliwe.
Budowa...

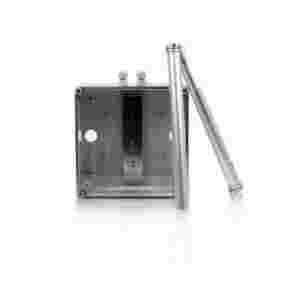

Osłona OP40 jest wykonana w postaci prostopadłościennej puszki z tworzywa sztucznego. Do jednej ze ścian przymocowane są dwie rurki: wlotowa i wylotowa. Rurki te służą do pobierania powietrza z kontrolowanego kanału wentylacyjnego, wprowadzania go do obszaru wewnątrz osłony, w którym zamocowana jest czujka dymu, oraz do odprowadzania powietrza z powrotem do kanału. Przewody instalacji doprowadza się jednym lub dwoma szczelnymi przepustami (jeden z nich jest wstępnie zaślepiony).
Działanie osłony...
Przepływające w kanale powietrze, poprzez rurkę wlotową, dostaje się do obszaru wewnątrz osłony i jednocześnie do komory pomiarowej czujki dymu, zainstalowanej wewnątrz osłony. Jeżeli w kontrolowanym kanale pojawi się dym, wówczas wraz z próbką powietrza zostanie on doprowadzony do czujki dymu i spowoduje jej zadziałanie, co z kolei wyzwoli alarm pożarowy centrali, do której jest podłączona czujka. Osłona wraz z rurkami stanowi układ obejściowy powietrza, który ze względu na małą średnicę rurek nie zakłóca przepływu powietrza w kanale. Prędkość powietrza w układzie obejściowym jest znacznie mniejsza niż w kanale, dzięki czemu możliwa jest kontrola przepływającego w kanale powietrza nawet przy dużych prędkościach.
