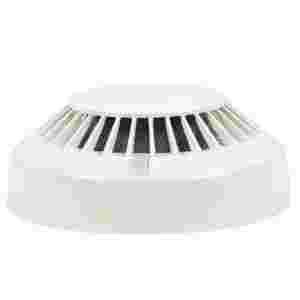

Optyczna radiowa czujka dymu DUR 4047

• zastosowanie:

  • wykrywanie dymu w I fazie pożaru
• współpraca:
  • linie adresowalne centrali POLON
• wykrywane pożary testowe: od TF1 do TF5
• zasilanie: 2V (2 baterie CR123)

Przeznaczenie...

Radiowa, uniwersalna, optyczna czujka dymu DUR-4047 jest przeznaczona do wykrywania dymu, towarzyszącego powstawaniu większości pożarów. Umożliwia wykrycie pożaru w jego początkowym stadium, gdy materiał jeszcze się tli, co następuje na ogół długo przed wybuchem otwartego płomienia i zauważalnym wzrostem temperatury. Czujka charakteryzuje się znaczną odpornością na wiatr, na zamiany ciśnienia oraz charakteryzuje się wysokością czułością na dym. Optyczne radiowe czujki dymu DUR-4047 współpracują z centralami sygnalizacji pożarowej systemu POLON 4000 poprzez adapter radiowy ACR-4001. Czujki wyposażone są w zasilanie bateryjne. Stosowanie czujek radiowych zalecane jest w przypadku, gdy do czujki nie można doprowadzić linii dozorowej, np. w obiektach zabytkowych, kościołach itp.

Budowa...

Zasadnicza część czujki jest układ detekcyjny, w skład którego wchodzą: dioda nadawcza oraz dioda odbiorcza. Diody te zamocowane są w uchwycie w taki sposób, aby światło emitowane przez diodę nadawczą nie docierało bezpośrednio do diody odbiorczej. Układ detekcyjny (uchwyt z diodami) mocowany jest bezpośrednio do płytki drukowanej, zawierającej elektronikę z procesorem nadzorującym pracę czujki. Labirynt zabezpiecza przed wnikaniem zewnętrznego światła do układu detekcyjnego. Metalowa siatka zapobiega wnikaniu do układu detekcyjnego drobnych owadów i większych zanieczyszczeń. Całość umieszczona jest w wykonanej z białego tworzywa obudowie, na którą składają się: koszyk, osłona czujki oraz ekran.Czujkę DUR-4047 mocuje się do sufitu (stropu) poprzez gniazdo G-40 (pozbawione zacisków) dostarczane w komplecie z czujką.
