Open2530 moduł z CC2530F256

ZigBee development board designed for CC2530F256

Overview

Open2530 is a ZigBee development board designed for CC2530F256, consists of the mother board ZB500 and the core board Core2530.

What's on the mother board

  1. ZigBee core board connector: for easily connecting ZigBee core boards
  2. I/Os interface
  3. USB interface
  4. UART/SPI interface
  5. ONE-WIRE interface
  6. Debugging interface
  7. 5V DC jack
  8. Power pin headers: input/output
  9. AMS1117-3.3
  10. PL2303
  11. Onboard crystal oscillator
  12. Power switch
  13. Power indicator
  14. User LEDs
  15. User keys
  16. Reset button

CC2530F256RHAR Features

  1. Frequency range: 2.4GHz
  2. 16 transfer chains, software configurable according to environmental conditions
  3. Radio baud rate up to 250kbps
  4. High-Performance and Low-Power 8051 microcontroller core with code prefetch
  5. 2.4-GHz IEEE 802.15.4 compliant RF transceiver
  6. Wide supply-voltage range (2 V–3.6 V)
  7. Watchdog timer, battery monitor, and temperature sensor
  8. 12-Bit ADC with 8 channels and configurable resolution
  9. 2 powerful USARTs with support for several serial protocols
  10. IR generation circuitry
  11. General-Purpose timers (One 16-Bit, Two 8-Bit)
  12. AES security coprocessor
  13. 21 General-Purpose I/O pins (19 × 4 mA, 2 × 20 mA)

Core2530 Features

  1. Onboard chip: CC2530F256RHAR
  2. Communication distance:
    • Absolute maximum: over 350 m
    • Stable communication: over 250 m
    • Auto connecting: over 120 m (open and wide operating environment)
  3. Frequency range: 2.4GHz
  4. Wide supply-voltage range (2 V–3.6 V)
  5. Operating temperature: 40℃ ～ 85℃
  6. Serial port baud rate: 38400bps (default), different baud rates are available by software configuration
  7. Dimension: 26mm x 27mm (PCB)
  8. Interface: all the I/Os
  9. Pinheader pitch: 2.54mm
  10. Spacing between pinheaders on the left side and the right side: 22.86mm (9x2.54mm)
  11. Antenna: 2.4G 2DB 360° omni-directional
  12. Node: can be configured as Coordinator, Router (default), or EndDevice

Photos


Core2530 ZigBee core board

Core2530 ZigBee core board back view
Core2530 ZigBee core board

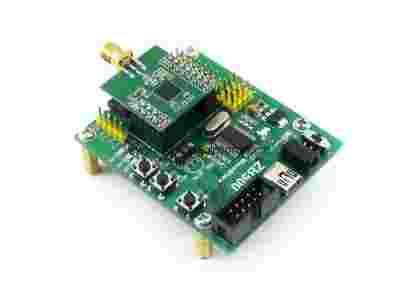

Open2530 ZigBee development board

ZB500 ZigBee mother board

ZB500 ZigBee mother board back view

Connecting with a debugger

Connecting with accessories

Development Resources

Open2530 ZigBee development board comes with a User Guide CD including development resources listed as below:

  • Related software
  • Examples in C
  • Schematic (PDF)
  • Development documentations

Package Contains

  1. ZB500 x 1
  2. Core2530 x 1
  3. AT45DBXX DataFlash Board x 1
  4. Antenna x 1
  5. USB type A to Mini-B cable x 1
  6. 4-pin wire x 2
  7. 2-pin wire x 2
  8. User guide CD x 1
