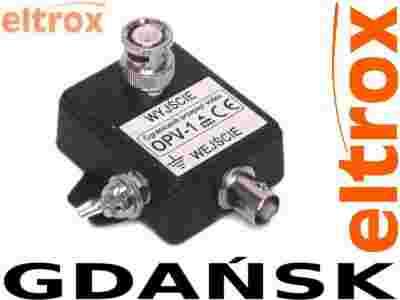

OGRANICZNIK
PRZEPIĘĆ VIDEO
(nr kat. 5240)

Statystyki podają, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia powstałe przez pole elektromagnetyczne wytworzone przez bliskie uderzenie pioruna. Ogranicznik przepięć OPV-1 skutecznie zabezpiecza linie przesyłowe video umożliwiając odprowadzenie prądu udarowego do ziemi przez co zapewnia właściwą ochronę urządzeń elektronicznych video. OPV-1 nie powoduje straty jakości sygnału video i jest urządzeniem biernym nie wymagającym zasilania. W urządzeniu zastosowano ultra-szybkie diody przełączające dużej mocy. W przypadku pojawienia się napięcia większego od 2.4V pomiędzy masą a żyłą sygnału, diody błyskawicznie zewrą linię, co zapobiegnie uszkodzeniu kamery. OPV-1 może być oczywiście stosowany dla zabezpieczenia również rejestratorów lub kart przechwytywania.

PARAMETRY TECHNICZNE
Napięcie ochrony:	> 2.4V
Maksymalny prąd wyładowczy (8/20uS):	5kA
Poziom ochrony przy 1000V/uS:	700V
Tłumienie przelotowe:	0,3dB
Rezystancja zabezpieczenia dla 10V:	> 20 GΩ
Czas reakcji:	6.25 ns
Pojemność:	27 pF
Pasmo przenoszenia:	0-160 MHz
Uziemienie masy:	pośrednie, przez iskrownik gazowy oraz śrubę uziemiającą
Typ złącza wejścia:	gniazdo BNC
Typ złącza wyjścia:	wtyk BNC
Masa:	55 g
Wymiary:	68x39x61mm
Temperatura pracy:	Od -20 do 50 oC

UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami:

- OPV-1 nie jest symetryczny i chronione urządzenie należy podłączyć do wtyku
BNC – WYJŚCIE. WEJŚCIE łączymy z linią przesyłową.
- Prac połączeniowych nie można wykonywać w pobliżu burzy.
- OPV-1 należy podłączyć do dobrej instalacji uziemiającej.
- Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia.

Podłączenie OPV-1 według powyższego schematu pozwala zabezpieczyć monitor.

Aby w pełni zabezpieczyć wszystkie urządzenia podłączone do linii transmisyjnej przed skutkami przepięć należy zastosować powyższy schemat.

W skład zestawu wchodzą:

- OGRANICZNIK PRZEPIĘĆ (nr kat. 5240)
- faktura VAT lub paragon fiskalny

PRODUKT JEST NOWY!
