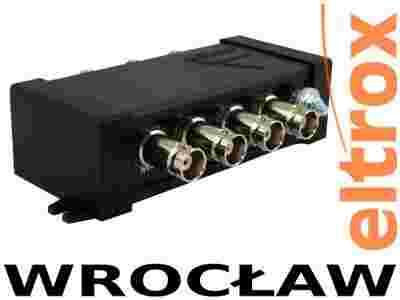

OGRANICZNIK PRZEPIĘĆ VIDEO
OPV-4

Statystyki podają, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia powstałe przez pole elektromagnetyczne wytworzone przez bliskie uderzenie pioruna. Ogranicznik przepięć OPV-4 skutecznie zabezpiecza cztery linie przesyłowe video umożliwiając odprowadzenie prądu udarowego do ziemi przez co zapewnia właściwą ochronę urządzeń elektronicznych video. OPV-4 nie powoduje straty jakości sygnału video i jest urządzeniem biernym nie wymagającym zasilania.

PARAMETRY TECHNICZNE
Napięcie ochrony	> 2.4V
Maksymalny prąd wyładowczy (8/20uS)	5kA
Poziom ochrony przy 1000V/uS	700V
Tłumienie przelotowe	0,3dB
Rezystancja zabezpieczenia dla 10V	> 20 GΩ
Czas reakcji	6.25 ns
Pojemność	57 pF
Pasmo przenoszenia	0-160 MHz
Uziemienie masy	pośrednie, przez iskrownik gazowy i śrubę uziemiającą
Typ złącza wejścia	gniazdo BNC
Typ złącza wyjścia	wtyk BNC
Masa	160g
Wymiary	117x30x80 mm
Temperatura pracy	od -20oC do +50oC

UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami!

OPV-4 nie jest symetryczny i chronione urządzenie należy podłączyć do gniazd BNC wyjściowych (WY-1 do WY-4). Natomiast gniazda BNC LINIA łączymy z linią przesyłową , na której może wystąpić przepięcie. Prac połączeniowych nie można wykonywać w czasie burzy. OPV-4 należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia. Podłączenie OPV-4 według poniższego schematu pozwala zabezpieczyć monitory lub inne urządzenia (np. rejestrator cyfrowy).

Aby w pełni zabezpieczyć wszystkie urządzenia podłączone do linii transmisyjnej przed skutkami przepięć należy zastosować poniższy schemat.

W SKŁAD ZESTAWU WCHODZI:

- ogranicznik przepięć video OPV-4
- gwarancja 12 miesięcy
- faktura VAT lub paragon fiskalny

TOWAR JEST NOWY!
