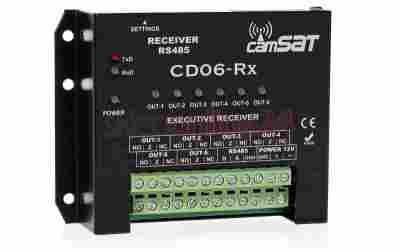

Odbiornik wykonawczy CD06-Rx
- komunikacja pomiędzy nadajnikami a odbiornikami standardzie RS485 (z prędkością 2400bps lub 9600bps), na podstawie protokołu PELCO-D
- możliwość podłączenia w jednej magistrali do 8 urządzeń o różnych adresach (od 100 do 107)
- odbiornik CD06-Rx można sterować za pomocą nadajnika CD06-Tx lub też przy pomocy klawiatury PTZ
- współpraca:
- klawiatura PTZ (PELCO-D)
- nadajnik CD06-Tx
- ilość adresów ID: 8
- zakres adresacji: od ID 100 do ID 107
- napięcie zasilania: 10-14V DC
- pobór prądu: 102mA
- rodzaj transmisji: 8N1
- ilość wyjść: 6 wyjść bez potencjałowych sterowanych niezależnie typu NO i NC
- maksymalna obciążalność wyjść: 4A
- rodzaj wyjść: listwa zaciskowa – śrubowa 2,5 kw
- interfejs przewodowy: RS485
- rodzaj protokołu transmisyjnego: PELCO-D
- prędkość transmisji RS485: 2400bps oraz 9600bps
- tryb pracy: bistabilny oraz astabilny
- temperaturowy zakres pracy: 0 do +55°C
- zasięg pracy przewodowy RS485 (z UTP kat5): 1000m
- zasięg pracy radiowy z modułem CD04: 6 lub 14 km
- możliwość komunikacji w trybie jednokierunkowym (bez potwierdzeń) lub dwukierunkowym (z potwierdzeniami – odbiornik wysyła nadajnikowi informacje zwrotną o odebraniu rozkazu oraz jego poprawnemu wykonaniu, tym samym nadajnik sygnalizuje, że transmisja się powiodła)
- komunikacja może odbywać się poprzez interfejs przewodowy lub radiowy (wraz z modułami CD04)
- odbiornik można ustawić na dwa tryby pracy: bistabilny i astabilny (odbiornik może być podzielony i połowa wyjść będzie pracować w trybie bistabilnym a druga połowa w astabilnym)
- w odbiorniku jest możliwość włączenia pamięci EEPROM w której zapisywane są ostatnie stany wyjść odbiornika i przy zaniku zasilania zostaną one odtworzone
- w trybie pracy jednokierunkowej na jednym adresie może pracować jeden odbiornik który może sterować teoretycznie nieskończenie wieloma odbiornikami
- nadajnik posiada możliwość ustawienia osobno adresów dla wyjść 1-3 oraz dla wyjść 4-6, wtedy wejścia IN-1 – IN-3 sterują wyjściami OUT-1 – OUT-3 pierwszego odbiornika i analogicznie wejścia IN-4 – IN-6 sterują wyjściami OUT-4-OUT6 drugiego odbiornika, opcja ta daje możliwość podłączenia w jednej magistrali np. czterech nadajników sterujących trzema wyjściami w ośmiu odbiornikach
Zdalne przesyłanie sygnałów z :
- czujników ruchu
- syren alarmowych
- central alarmowych
- tablic wskaźnikowych
- wyłączników krańcowych wszelkiego rodzaju urządzeń
- kontaktronów drzwiowych oraz bramowych
- dzwonków drzwiowych oraz sygnalizatorów ostrzegawczych
- ciepłomierzy i liczników oraz pomp
- monitorowania oświetleniem ulicznym oraz obiektowym
Zdalne załączanie:
- oświetleniem
- oświetlaczami IR (podczerwień)
- rogatkami, bramami przemysłowymi i kontrolą dostępu
- komunikatów ostrzegawczych
- resetowanie urządzeń
- syren alarmowych
- zdalne przełączanie kanałów radiowych w odbiornikach video np. CAM5816sq-Rx
- załączanie pomp i innych urządzeń przemysłowych
- tablic synoptycznych oraz tablic pomiarowych
- wyłączeniem zasilania zespołów kamerowych CCTV (np. w obiektach narażonych na liczne wyładowania atmosferyczne)
- dzwonków drzwiowych i sygnalizatorów ostrzegawczych
- resetowanie oraz załączanie odległych systemów radiowych
- symulacji obecności domowników
- systematów automatyki
- sterowanie oraz kontrola stanów urządzeń przemysłowych
Zadaniem odbiornika przekaźnikowego CD06Rx jest odbieranie rozkazów z klawiatury sterującej do urządzeń, którymi chcemy sterować na zasadzie włącz/ wyłącz np. oświetlenie uliczne, podnoszenie rogatek na placach parkingowych, załączenie syren alarmowych itp.
Odbiornik CD06 Rx współpracuje z większością klawiatur PTZ (klawiatura musi posiadać standard transmisji RS-485, protokół PELCO-D, oraz prędkość transmisji 2400 lub 9600bps).
Każdy odbiornik CD06-Rx posiada 6 niezależnych wyjść przekaźnikowych o obciążalności maksymalnej do 4A. Na listwę zaciskową CD06-Rx wyprowadzone są styki NO (normalnie otwarte) oraz NC (normalnie zamknięte) każdego z przekaźników.
Każdy z odbiorników CD06-Rx jest adresowany za pomocą przełączników typu dip-switch z tyłu urządzenia. Jest możliwość wyboru adresu od ID100 do ID107.
Sterowanie odbiornikiem CD06-Rx za pomocą klawiatury PTZ jest bardzo proste i sprowadza się do wyboru adresu urządzenia CD06-Rx (od ID100 do ID107) w klawiaturze PTZ. Od tego momentu możemy włączać/wyłączać poszczególne przekaźniki w danym odbiorniku za pomocą standardowych przycisków klawiatury PTZ: ZOOM+, ZOOM-; FOCUS+ , FOCUS – oraz IRIS+, IRIS –, każdy z tych przycisków odpowiada wyjściom (przekaźnikom) od 1 do 6.
Połączenie klawiatury PTZ z odbiornikami może być zrealizowane przewodowo, lub też bezprzewodowo (za pomocą modułów telemetrycznych CD04 firmy CAMSAT).
Poniżej sposób przykładowej konfiguracji bezprzewodowej lub przewodowej, w której możemy sterować urządzeniami za pomocą klawiatury PTZ i podłączonego do niej odbiornika CD06.
Rys.1 Przykladowe rozwiązanie z CD04.
Powyższy schemat pokazuję podłączenie tylko jednego odbiornika do klawiatury PTZ, jednak dzięki adresacji odbiorników oraz standardzie RS485 (podłączenie do 32 urządzeń szeregowo w jednej magistrali) możliwości są dużo większe:
- do jednej klawiatury PTZ można podłączyć do 8 odbiorników CD06-Rx o różnych adresach, co daje możliwość osobnego sterowania jednym z 48 urządzeń rozmieszczonych na jednym obiekcie
- jedną klawiaturą w jednym czasie możemy sterować do 32 odbiorników ustawionych na jednym adresie ID, w tej konfiguracji jednym przyciskiem z klawiatury PTZ możemy załączać 32 urządzenia w jednym momencie
- do jednej klawiatury można podłączyć też 8 zestawów po 4 odbiorniki pracujących na jednym adresie ID, co daje 32 odbiorniki (w każdym 6 wyjść = 192 wyjścia przekaźnikowe)
Powyższe systemy można mieszać co daje nieograniczone możliwości dostosowania urządzeń CD-06Rx do pracy na danym obiekcie.
