Opis

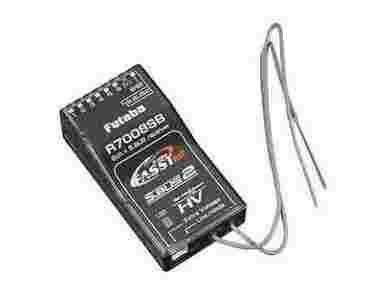

Miniaturowy 18 kanałowy odbiornik Futaba R7008SB z telemetrią oraz modulacją FASSTest. Odbiornik jest wyposażony w szynę S.BUS i S.BUS2. Szyna S.BUS2 umożliwia podłączenie czujników telemetrii Futaba, serw, żyroskopów i goveronorów. Odbiornik może oczywiści być używnay również ze standardowymi serwami.

Lekki, kompaktowy odbiornik z integralnym nadajnikiem telemetrii R7008SB 2.4GHz FASSTest.

Pomimo swoich niewielkich rozmiarów jedynie 47.3 x 24.9 x 14.3mm i wadze zaledwie 13 g odbiornik R7008SB jest wielofunkcyjnym urządzeniem. Dysponuje wbudowanym nadajnikiem telemetrii, mogącym wysyłąć na ziemię do 32 zestawów danych telemetryczych na odległość ponad 1000m. Odbiornik jest wyposażony w 8 wyjść PWM dla standardowych serwomechanizmów. Wyjścia PWM są przełączalne, można więc korzystać zarówno z kanałów PWM 1-8, jak i 9-16. Dwa odbiorniki można podłączyć równolegle, zapewniając 16 kanałów PWM.

Kanał 8 można przełączyć na tryb S-BUS, dając możliwość podłączenia do niego 18 serw lub innych urządzeń działąjących w systemie S-BUS.

Urządzenia lub czujniki można podłączyć do gniazda S-BUS2, co pozwala na przesyłanie do 32 zestawów danych telemetrycznych. Jeśli użyjemy 2 odbiorników to liczba kanałów telemetrii wzrośnie do 64.

Zintegrowany z odbiornikiem nadajnik przesyła dane telemetryczne dostarczane przez gniazdo S-BUS2 do nadajnika FASSTest®, gdzie są one wyświetlane na ekranie lub edytowane w formie audio. W przypadku użycia oddzielnego urządzenia Wi-Fi Box do odbioru danych telemetrycznych, mogą one być również przesłane drogą radiową na smart-phone'a (Android, Apple), notebook'a, laptopa itp, a także na dowolny monitor podłączony do urządzenia.

Po podłączeniu odbiornika, dane takie jak napięcie akumulatora odbiornika, napięcie zewnętrzne (maks. 70V DC) i siła sygnału anteny, tj. istotne dane telemetryczne, są automatycznie wysyłane na ziemię.

Odbiornik R7008SB działą wyłącznie w połączeniu z nowymi nadajnikami z telemetrią działąjącymi w systemie FASSTest® (np T18MZ, T14SG). Aby użyć odbiornika  z nadajnikiem FASST lub RASST, należy zastosować R6308SBT 2.4GHz FASST nr kat. 1-F1002.

Cechą wyróżniającą odbiornik są jego małe rozmiary 47x25x14.3mm oraz waga jedyne 13g.

Zmiana trybów kanałów (Channel Modes):

1. Nacisnąć i przytrzymać przycisk Link/Mode w odbiorniku,

2. Trzymając wciśnięty przycisk podłączyć zasilanie i zwolnić przycisk,

3. W tym momencie dioda LED powinna migać na czerwono w sposób przedstawiony w tabeli znajdującej się w instrukcji (1,2,3 lub 4 razy w zależności od trybu w którym się znajduje, fabrycznie mode 1),

4. Każde kolejne wciśnięcie przycisku Mode/Link przestawia odbiornik na kolejny tryb, co wskazuje dioda migając tyle razy, który tryb wybraliśmy,

5. Po ustawieniu wybranego trybu należy wcisnąć przycisk na co najmniej 2 sekundy aby zapamiętać ustawienie,

6. Po zapamiętaniu trybu dioda przestanie migać, a zacznie świecić stale,

7. Można odłączyć zasilanie odbiornika.
