MULTI-ODBIORNIK HERMETYCZNY Z 4 WYJŚCIAMI WIDEO

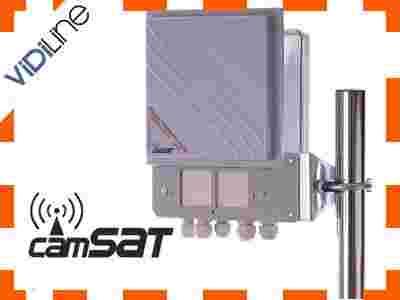

Widok urządzenia

Odbiornik CAM5816 Multi-Rx to najnowsze rozwiązanie, które pozwala na redukcję ilości wymaganych odbiorników w systemie bezprzewodowym aż czterokrotnie. Jest to szczególnie istotne przy zmniejszaniu kosztów monitoringu, ale także przy montażu takich systemów. Do tej pory system monitoringu obsługujący osiem kamer bezprzewodowych wymagał zastosowania w punkcie odbiorczym ośmiu odbiorników. Dzięki zastosowaniu odbiornika CAM5816 Multi-Rx możliwe jest zmniejszenie ich ilości do dwóch urządzeń. Należy szczególnie podkreślić iż jest to rozwiązanie innowacyjne na skalę kraju, a działania prowadzone w tym kierunku były zainicjowane wieloma zapytaniami ze strony klientów.

Odbiornik CAM5816 Multi-Rx realizuje transmisję analogową w zakresie 16 kanałów pracy, w czasie rzeczywistym bez jakichkolwiek opóźnień. Dzięki zastosowaniu precyzyjnych obwodów mikrofalowych uzyskano wysoką jakoś transmisji, a dodatkowy wzmacniacz  antenowy pozwala na zwiększenie zasięgu systemu. Urządzenie posiada jedno wejście antenowe pozwalające na jednoczesne odbieranie 4 obrazów wideo PAL oraz 8 sygnałów audio. Zastosowanie anteny dookolnej umożliwia odbiór sygnału ze wszystkich kierunków (360 stopni). Jeśli sygnał jest nadawany z jednego kierunku istnieje możliwość użycia  anteny kierunkowe AK19 co pozwala na dodatkowe zwiększenie zasięgu całego systemu. Ponad to użytkownik dla każdego wyjścia wideo może ustawić dowolny numer  kanału.

Rozwiązanie to pozwala na zmniejszenie ilości odbiorników wymaganych w danym systemie monitoringu bezprzewodowego, a co za tym idzie łatwiejszy montaż oraz znaczne obniżenie kosztów takiego systemu

Zastosowanie

• Multi odbiornik odbierający cztery niezależne obrazy PAL
• Montowany w punktach retransmisyjnych

Charakterystyka urządzenia:

• 4 wyjścia wideo oraz 8 wyjść audio
• 16 kanałów pracy
• do każdego wyjścia wideo można przypisać dowolny nr kanału pracy
• zabezpieczenie antyprzepięciowe na wejściu zasilania
• w wykonaniu wewnętrznym oraz zewnętrznym IP65
• współpracuje ze wszystkimi nadajnikami serii CAM

Zalecane anteny do odbiornika:

• Antena dookolna AP05 5dbi o kącie pracy 360/18 stopni ( kąt poziomy/kąt pionowy) - zasięg z nadajnikiem CAM5816h-Tx do 200m
• Antena dookolna ProEter5 12dbi o kącie pracy 360/6 stopni - zasięg z nadajnikiem CAM5816h-Tx do 1 km
• Antena kierunkowa AK19 19dbi o kącie pracy 18/18 stopni - zasięg z nadajnikiem CAM5816h-Tx do 2 km
• Antena kierunkowa paraboliczna GD-27dbi o kącie pracy 4/4 stopnie - zasięg z nadajnikiem CAM5816h-Tx do 4km

Przykłady doboru urządzeń:

• Dla obiektu z 3 kamerami   1 x  CAM 5816 Multi-Rx  +  3 x  CAM 5816h Tx
• Dla obiektu z 4 kamerami   1 x  CAM 5816 Multi-Rx  +  4 x  CAM 5816h Tx
• Dla obiektu z 8 kamerami   2 x  CAM 5816 Multi-Rx  +  8 x  CAM 5816h Tx

Parametry techniczne

PARAMETR	WARTOŚĆ
Częstotliwość pracy	5.8 GHz
Czułość odbiornika	- 87 dBM
Impedancja	50 Ohm
Modulacja	FM
Ilość kanałów	16
Format video	PAL
Złącza video BNC	BNC 75 Ohm x 4
Audio	600 Ohm x 8
Pasmo przen. dźwięku	15kHz
Zasilanie	9 - 14V / 800mA DC
Wymiary	112x134x24 (wewn.) 255x160x100 (zewn.)
Temperatura pracy	0 - 55oC (wewn.) -20-55oC (zewn.)
Obudowa	wewnętrzna lub zewnętrzna
