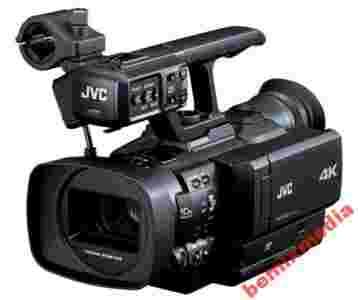

1/2.3" CMOS BSI. Pierwsza kamera doręczna, która w czasie rzeczywistym nagrywa film w kinowej rozdzielczości 4K – 3840 x 2160 24p i 50p, oferując przy tym prostą obsługę i małe gabaryty.

Wyposażona została w specjalny obiektyw F2.8 10x, który daje obraz ostry jak brzytwa przy maksymalnej rozdzielczości 4K.

W kamerze zastosowano bardzo szybki przetwornik CMOS 1/2" z 8,3 milionami aktywnych pikseli (3840 x 2160), który potrafi w czasie rzeczywistym przechwytywać i zapisywać obraz do 50 klatek na sekundę. Żeby wykonywać takie obliczenia potrzeba bardzo dużej mocy obliczeniowej. W JVC GY-HMQ10 zastosowano procesor JVC Falconbrid LSI, opracowany specjalnie do kamer 4K. Dzięki niemu można równocześnie zapisywać i wyświetlać bez opóźnień obraz 4K na ekranie.

Maksymalna długość filmu przy takiej rozdzielczości i zastosowaniu czterech kart o pojemności 32GB to dwie godziny.

Kamera jest prosta w obsłudze, podobnie jak w modelu GY-HM150 możemy wybierać w ustawieniach ręcznych i automatycznych ostrości, przysłony, podbicia gain, gamma, color matrix i balansu bieli.

JVC GY-HMQ10 oprócz zapisu 4K może pracować w trybie Full HD 1920 x 1080 50p/50i.

Najważniejsze cechy:

• przetwornik 1/2.3" CMOS BSI (8,3 mln aktywnych pikseli)

• specjalny obiektyw f2.8 10x (F2.8 to 4,5 — f=6.7-67 mm) (35 mm conversion: 42.5 to 425 mm)

• wbudowany optyczny stabilizator obrazu

• nagrywanie 4K 3,840 x 2,160. MPEG-4 AVC/H.264(.MP4) 4 Stream Separate Recording 50fps/24fps Progressive vat 144Mbps

• zapis do dwóch godzin filmu 4K (4x 32GB SDHC)

• specjalny program do łączenia czterech strumieni wideo w jeden edytowalny plik

• nagrywanie Full HD AVCHD progressive (.mts) 50p/50i

• tryb nagrywania inteval (time lapse) przy rozdzielczościach 4K i HD

• opatentowana przez JVC funkcja Focus Assist

• funkcja dzielenia plików przy nagrywaniu Full HD (1920×1080)

• 3 przyciski, którym można przypisać wybrane funkcje

• 2 kanały audio

• tryb 4K: AAC, 2ch, 48kHz,16bit

• tryb HD: AC3, 2ch, 48kHz, 16bit

• ręczne ustawianie poziomu dźwięku oraz wskaźnik audio na ekranie

• wejścia XLR z zasilaniem Phantom 48V

• dotykowy wyświetlacz 3,5"

• wizjer 0.24" LCOS

• zapis na tanich kartach SDHC/SDXC

• 4 karty do nagrywania 4K

• 1 karta o nagrywania w trybie HD

• złącze manetki zoom

• waga: 1.7kg

• wymiary: 139 x 198 x 271 mm (razem z rączką)

JVC GY-HMQ10 – pierwsza kamera doręczna zapisująca obraz w wysokiej rozdzielczości 4K. Została zaprojektowana w oparciu o najnowsze, najbardziej zaawansowane technologicznie rozwiązania sprzętowe i programowe. Rozdzielczość 4K nie jest niczym nowym, zapis obrazów nieruchomych w wysokiej rozdzielczości możliwy jest od kilku już lat. W świecie filmu, kamery 4K są obecne od dawna, jednak bardzo drogie i przez to zarezerwowane dla nielicznych. Ponadto, żadne obecne do tej pory urządzenie, nie było w stanie, w czasie rzeczywistym dokonać obróbki materiału 4K na poziomie kamery, równocześnie wyświetlając rejestrowany obraz na zewnętrznym ekranie z zerową latencją. Było tak, ponieważ do przeprowadzenia takiej operacji potrzeba bardzo dużo mocy obliczeniowej. Kamera JVC GY-HMQ10 to potrafi, oferując przy tym bardzo małe gabaryty.

Najnowszy procesor obrazu JVC FALCONBRID

Falconbird to opracowany przez JVC, najnowszy procesor obrazu o bardzo dużych możliwościach obliczeniowych i małym zużyciu energii. W kamerze GY-HMQ10 zastosowano dwa takie procesory. Pierwszy, w czasie rzeczywistym i przy zachowaniu optymalnych parametrów, przetwarza surowy obraz z przetwornika CMOS. Drugi jest odpowiedzialny za kodowanie H.264 do standardu MPEG4. Dzięki zastosowaniu dwóch bardzo szybkich, współpracujących sprawnie procesorów Falconbird, możliwy jest równoczesny zapis i odtwarzanie 4K bez opóźnień. Żadna inna kamera tego nie potrafi.

Przetwornik CMOS 1/2" – 8,3 mln aktywnych pikseli

W kamerze GY-HMQ10 zastosowano przetwornik CMOS 1/2,3", który jest odpowiedzialny za obróbkę obrazu o rozdzielczości 3840 x 2160. Zapewnia dobrą czułość i doskonałą wydajność w szerokim zakresie warunków oświetlenia. Wykorzystanie w kamerze tylko jednego przetwornika upraszcza przetwarzanie obrazu na postać cyfrową, dzięki temu obraz jest odwzorowany bardzo dokładnie i ostry na powierzchni całego planu.

Nagrywanie 4K (3840x2160p)

W trybie 4K kamera GY-HMQ10 zapisuje materiał progresywnie przy bitate do 144 Mbps

(36 Mbps X 4) równolegle na czterech kartach SDHC

Odtwarzanie i wyświetlanie filmów z kamery

Wyświetlanie nagrań 4K, lub ich projekcja na żywo możliwa jest na monitorach i projektorach, które posiadają wejścia 4K. Zarówno te produkowane przez JVC, jak i przez innych producentów wykorzystują do tego cztery wejścia HDMI. Każde z tych wejść jest odpowiedzialne za wyświetlanie jednej ćwiartki obrazu. Jest to obecnie standard i rozwiązanie, które będzie wdrażane do sprzętu 4K w przyszłości. Monitory i wyświetlacze tego typu znajdują się na wyposażeniu m.in. kin oraz firm zajmujących się organizacją eventów.

Jeżeli monitor nie posiada poczwórnego wejścia HDMI, tylko DVI lub HDSDI, do wyświetlania obrazu z GY-HMQ10 konieczne będzie zastosowanie przejściówek lub interfejsów. Jeżeli nie ma dostępu do monitora 4K, możliwe jest wykorzystanie zwykłego monitora HD dzięki wyjściu HDMI, które daje sygnał 4K poddany procesowi downkonwersji.

Narzędzie do zarządzania filmami 4K

W zestawie z GY-HMQ10 znajduje się specjalny program na komputery Macinosh, który służy do zarządzania plikami nagranymi kamerą. Po prostu podłączamy kamerę do komputera za pomocą kabla USB, program automatycznie rozpozna 4 karty pamięci i wygeneruje pojedynczą miniaturę dla każdej ze scen. Kliknięcie prawym przyciskiem w miniaturę powoduje konwersję do jednego pliku 4K- Prores, gotowego do edycji w programie Final Cut Pro X. Jeżeli zaznaczymy, przeciągniemy i upuścimy dowolną liczbę miniatur na obszar dysku twardego, rozpocznie się konwersja i kopiowanie wszystkich plików. Do wykorzystania narządzia dołaczonego do kamery potrzebny jest zainstalowany program Final Cut Pro X.

Wyświetlacz dotykowy 3,5" LCD

Kamera została wyposażona w duży, wygodny wyświetlacz dotykowy LCD o przekątnej 3,5" (920000piskeli) i formacie obrazu 16:9. Oprócz podglądu, wyświetlane są na nim bieżące informacje kontrolne oraz konfiguracyjne. W kamerze zastosowano nowy graficzny interfejs użytkownika (GUI), który zapewnia szybką i intuicyjną obsługę.

Funkcja wycinania fragmentu Full HD (1920×1080)

W powyższej części opisu znalazła się informacja o funkcji down-konwersji obrazu z 4K na HD po wyjściu HDMI. Bardzo ważną i przydatną funkcjonalnością kamery, jest kadrowanie wybranego fragmentu obrazu 4K w locie, do rozdzielczości HD. Wciśnięcie ekranu dotykowego na odpowiednim obszarze funkcyjnym, powoduje pojawienie się obszaru kadrowania, którego położenie można ustalać dowolnie. Na wyjściu HDMI otrzymujemy sygnał HD (1920 x 1080) utworzony z wykadrowanego obszaru i może być on w czasie rzeczywistym wyświetlany na dowolnym monitorze/ekranie HD.

Nagrywanie Full HD

Kamera JVC GY-HMQ10 oprócz nagrywania w rozdzielczości 4K, potrafi zapisywać filmy Full HD w formacie AVCHD Progressive. Procesor Falconbird, odpowiedzialny za zapis filmu zapisuje obraz w rozdzielczości 1920 x 1080, w tym 1080 60P. Nagrywanie w trybie HD odbywa się na jednej karcie SDHC/SDXC

Profesjonalne złącza XLR z ręczną regulacją poziomu dźwięku

GY-HMQ10 nagrywa 16-bitowy dźwięk na dwóch kanałach, przy próbkowaniu 48kHz. W trybie zapisu 4K dźwięk rejestrowany jest w formacie AAC (Advanced Audio Coding). W trybie HD wykorzystywany jest do tego kodek Dolby Digital AC3. Poziom dźwięku można ustawiać ręcznie z poziomu panelu audio lub automatycznie przy pomocy wbudowanego układu AGC. Poziom dźwięku można śledzić w wizjerze i na ekranie LCD. Symetryczne wejścia XLR z zasilaniem Phantom 48V, pozwalają na wykorzystanie dowolnego mikrofonu oraz podłączenie zestawu bezprzewodowego. Wejściowy dźwięk można dowolnie kierować na wybrany z kanałów dzięki wygodnym przełącznikom ulokowanym tuż przy pokrętłach odpowiedzialnych za regulację poziomów. W kamerze znajduje się również wbudowany mikrofon stereofoniczny, który znajduje zastosowanie np. po zdjęciu rączki z modułem wejść XLR.

Opatentowana funkcja Focus Assist

W kamerze JVC GY-HMQ10 zastosowano opatentowaną przez JVC funkcję Focus Assist, która pozwala na precyzyjne i szybkie ustawienie ostrości. Kiedy włączamy funkcję Focus Assist obraz na wyświetlaczu staje się czarno-biały a krawędzie wyostrzonych obiektów są zaznaczone kolorem (do wyboru niebieski, zielony i czerwony). Focus Assist działa tak samo na wizjerze i wyświetlaczu a jego wywołanie można przypisać do jednego z trzech przycisków użytkownika.
