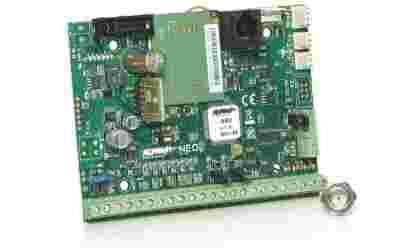

Centrala alarmowa NEO z komunikacją GSM ROPAM

• 8-12 wejść, rozbudowa poprzez panele dotykowe, konfiguracja pracy 2EOL/NC, 2EOL/NO, EOL, NC, NO
• AI wejście analogowe 0-10V ze skalowaniem do wartości fizycznej (np. temp=°C, RH=%, p=kPa)
• 8-12 sterowanych wyjść poprzez stan systemu, SMS, CLIP, panele dotykowe
• O1 i O2 wyjścia 12VDC/1A z zabezpieczeniem zwarciowym, przeciążeniowym, temperaturowy i kontrolą obciążenia, O3-O8 wyjścia OC 100mA
• wbudowany modem GSM/DCS/EGSM bez SIMLOCK-a
• modułowa i skalowalna centrala alarmowa z funkcjami automatyki domowej

• 8 numerów telefonu, powiadomienie i sterowanie
• jedna strefa główna oraz strefa wewnętrzna NOC
• elastyczna kontrola czuwania: panele dotykowe, SMS, stan systemu, piloty radiowe
• obsługa paneli dotykowych TRP-1, TPR-1F
• transmisja SMS/VOICE/CLIP przy zmianie stanu wyjść
• dowolne SMS-y i komunikaty VOICE (VSR-2) przy zdarzeniach w systemie: wejścia, wyjścia, temp.
• transmisja MMS/E-MAIL ze zdjęciami z kamer CCTV, wideodomofonów
• integracja audio z wideodomofonami
• integracja audio z domofonami i interkomami
• dwukierunkowy system audio, podsłuch obiektu
• pomiar i rejestracja temperatury z dwóch czujników TSR-1, dwa niezależne termostaty na 4 wyjściach
• funkcje logiczne wejścia/wyjścia->wyjścia IO/O: AND, OR, NOR, XOR
• zegar RTC z podtrzymaniem bateryjnym
• funkcja testu łączności: SMS, SMSSTAN, CLIP, MMS
• optyczna sygnalizacja pracy i zasięgu GSM
• pamięć zdarzeń; 1000 zdarzeń z nadpisywaniem
• funkcje ograniczenia kosztów i ilości transmisji
• obsługa kodów USSD (kontrola kart pre-paid)
• zasilanie 12V/DC z kontrolą napięcia DC

• zestaw: NEO z modemem GSM, konektor antenowy, 4 kołki samoprzylepne , CD z oprogramowaniem, instrukcja,

Zastosowanie:

Centrale alarmowe NEO/NEO-PS wraz z urządzeniami współpracującymi to rozwiązanie integrujące elektroniczny system sygnalizacji włamania i automatykę domową. Zdalną kontrolę i sterowanie systemem umożliwia wbudowany komunikator GSM. Modułowa konstrukcja umożliwia rozbudowywanie i dostosowanie do potrzeb użytkownika.  Centrala posiada dużą ilość zasobów i funkcji w porównaniu do innych systemów tej klasy w tym: wejścia wejścia binarne i analogowe, wyjścia binarne, dwukierunkowy system audio, transmisja GSM/GPRS, pomiar i rejestrację temperatury, funkcje logiczne I/O, O/O.

Rys. 1 Rozbudowa centrali alarmowej NEO/NEO-PS.

Centrala posiada unikalne funkcje w porównaniu do konkurencyjnych produktów i jest najbardziej funkcjonalnym systemem na rynku w swojej klasie m.in.:

• elastyczna kontrola czuwania: panele dotykowe, SMS, wejście systemu, piloty radiowe (PSR-RF), zgodnie z wymaganiami obecnych instalacji: "od stanu surowego po rezydencję"
• obsługa paneli dotykowych; wersja natynkowa TRP-1 i podtynkowa TPR-1F
• weryfikacja wizualną stanu obiektu: moduł FGR-4 do przesyłania wiadomości MMS/E-MAIL ze zdjęciami z kamer przemysłowych
• syntetyzer mowy VSR-2, pozwalający na przesłanie 16 komunikatów głosowych zawierających unikalne informacje o zdarzeniu (VOICE) lub VSR-1, pozwalający na przesłanie komunikatu głosowego (VOICE)
• moduł audio AMR-1 (mikrofon), pozwalający na podsłuch obiektu i weryfikację audio
• bramka VAR-1 i moduł FGR-4 do integracji z wideodomofonem, integracja pozwala na rozmowę  telefoniczną pomiędzy bramofonem a telefonem komórkowym oraz na wysyłanie zdjęć w formacie MMS
• integracja audio z domofonami i interkomami
• czujniki temperatury TSR-1, służące do kontroli i rejestracji temperatury oraz funkcji termostatu
• zasilacz systemowy z wbudowanym sterownikiem radiowym PSR-RF, pozwala na sterowanie czuwaniem systemu poprzez piloty radiowe
• wejście analogowe AI 0-10V do kontroli parametrów fizycznych np. napięcie baterii , wilgotność [%RH], temperatura itd.

Rys.2 Przykładowe sterowanie czuwaniem.

Rys.3 Kompatybilność urządzeń.

Programowanie:

• lokalne PARTNER GSM przez RS 232 (TTL), zworki i przełączniki modułu
• zdalne PARTNER GSM przez połączenie modemowe
  (wymagany moduł MGSM 5.0)
• zdalne poprzez SMS (wybrane funkcje)

Rys.4 Program Partner GSM v3.6 ROPAM.

Zdalne zarządzenie...

Firma Ropam przygotowała oprogramowanie RopamDroid umożliwiające zarządzenie system alarmowym opartym o centralę NEO. Oprogramowanie to dedykowane jest dla smarphonów z system Android. Program umożliwia użytkownikowi sterowanie centralą za pomocą SMS-ów, dzięki czemu obsługa staje się prosta, szybka i intuicyjna.

Właściwości aplikacji RopamDroid:

• aplikacja zgodna z Google Android w wersji od 2.1 do 4.1
• aplikacja jest dedykowana dla smartfonów z wyświetlaczem 3 i 4 cale
• funkcjonalność aplikacji:

• sterowanie czuwaniem systemu NEO
• status systemu i awarie
• podgląd i blokowanie wejść,
• grupowe sterowanie wyjściami,
• pogląd temperatur T1, T2 i zmiana progów dla funkcji TermostatGSM,
• podgląd wartości wejścia analogowego AI i zmiana żądanych progów,
• przejrzysty interfejs graficzny i belka statusowa analogicznie jak w panelach dotykowych,
• aplikacja i usługa filtrująca wiadomość od numeru telefonu systemu,
• dwukierunkowa komunikacja poprzez systemowe wiadomości SMS,
• jednorazowa konfiguracja aplikacji,
• zabezpieczenie (autoryzacja) aplikacji hasłem dostępu
• ograniczenie kosztów sterowania poprzez SMS-y, dzięki konsolidacji informacji w pojedynczych wiadomościach.


Darmową aplikację RopamDroid można pobrać z sklepu Google Play.

Rys.5 Zrzuty obrazu oprogramowania RopamDroid.
