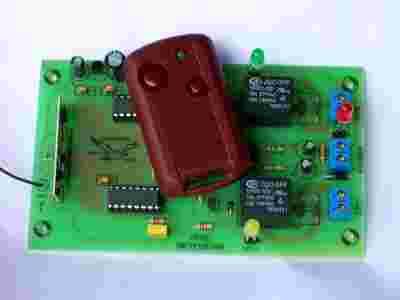

NE048 Dwukanałowe zdalne sterowanie radiowe
Zestaw do samodzielnego montażu
WYPRZEDAŻ - OKAZJA
Producent: Nord Elektronik Plus
Pilotem w bardzo estetycznej obudowie z odległości do 40m otwieramy i zamykamy bramę wjazdową oraz otwieramy i zamykamy drzwi garażu. Część odbiorcza (bez obudowy) zawiera na wyjściu przekaźniki, które mogą włączać i wyłączać w jednym kanale różne odbiorniki takie jak: żarówki, silniki elektryczne, elektromagnesy, elektrozawory itp.
Do budowy zestawu wykorzystaliśmy specjalizowane układy scalone przeznaczone dla transmisji szeregowej: nadajnik MC145026 oraz w części odbiorczej MC145028 i MC14502. Nadajnik MC145026 posiada dziewięć trójstanowych wejść adresowych na których można ustawić dowolne dziewięciobitowe słowo trinarne (trzystanowe), wejście strobujące transmisję (służy do włączania lub wyłączania transmisji) - aktywowane stanem niskim oraz wyjście szeregowe do wyprowadzenia danych. Oprócz tego układ posiada 3 wyprowadzenia dla elementów zewnętrznych ustalających prędkość transmisji. Pilot z nadajnikiem MC145026 zaprojektowaliśmy tak aby przy pomocy dwóch mikro przełączników można było wygenerować dwa różne kody.
Dane techniczne:
Nadajnik
-
napięcie zasilania 12V - bateria A23
-
częstotliwość pracy 433,92MHz
-
zasięg do 40m na otwartej przestrzeni
-
wymiary obudowy 60 x 36 x 14mm
Odbiornik
-
napięcie zasilania 12VDC; niestabilizowane/ zasilacz 4VA - opcjonalnie odbiornik może być dostosowany do napięcia zasilania 24VDC
-
częstotliwość pracy odbiornika 433,92MHz
Wymiary bez obudowy:
125mm x 75mm
Inne
Obudowa KM 55A (nie wchodzi w skład zestawu)
Dokumentacja
*zdjęcia podobne
