NE046A Amperomierz cyfr. SMD LED ICL7107 0-20A

Zestaw do samodzielnego montażu

Producent: Nord Elektronik Plus

Proponujemy Państwu samodzielny montaż układu cyfrowego amperomierza opartego na monolitycznym, scalonym, 12-bitowym przetworniku analogowo-cyfrowym ICL7107 firmy Intersil (lub ścisłym zamienniku).

Urządzenie umożliwia pomiar prądów stałych w jednym z sześciu podzakresów: 20A, 2A, 200 mA, 20 mA, 2 mA, 200 uA. Odczyt wyniku odbywa się na 4-cyfrowym polu 7-segmentowych wyświetlaczy LED, co zapewnia bardzo dobre (np. w porównaniu z wyświetlaczem LCD) warunki odczytu, zwłaszcza przy słabym oświetleniu lub przy obserwacji pod dużym kątem oraz bardzo dobrą trwałość. Do pozostałych zalet układu zaliczyć należy niewielkie wymiary oraz możliwość zasilania pojedynczym napięciem niestabilizowanym 8-15V.

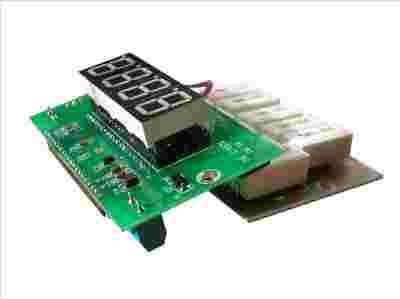

W zestawie znajdują się dwie płytki: płytka bazowa NE046N oraz płytka bocznika NE046B. Płytki te można skręcić ze sobą równolegle, oddalając je od siebie za pomocą dystansów, które znajdują się w zestawie. Zestaw zawiera elementy SMD. Dla ułatwienia niektóre elementy wlutowaliśmy.

Dane techniczne:

zasilanie niestabilizowane 8÷15VDC
zestaw zabezpieczony jest przed zniszczeniem w przypadku odwrotnego podłączenia zasilania
średni pobór prądu nie powinien przekroczyć 90-100mA przy Ucc=12V

Wymiary płytki:
84mm x 53mm x 36mm

*zdjęcia podobne
