NE016N Wskaźnik poziomu sygnału mono 11 LED LM3914

Zestaw do samodzielnego montażu

Producent: Nord Elektronik Plus

Proponowany zestaw NE016N służy do zmontowania układu jednokanałowego wskaźnika poziomu sygnału. Znajduje on zastosowanie jako nieodzowny element wszelkich analogowych torów przetwarzania sygnałów takich, jak np.: przedwzmacniacze oraz wzmacniacze audio, aktywne zespoły głośnikowe, magnetofony, magnetowidy, studyjne stoły mikserskie itp.

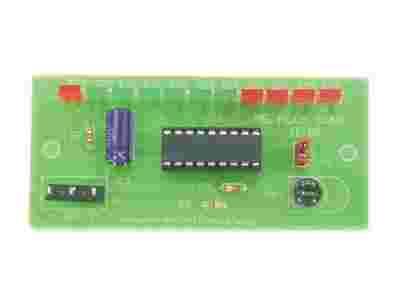

‘Linijka świetlna’ układu składa się z 11 diod LED, z których jedna sygnalizuje obecność napięcia zasilającego, pozostałe zaś wskazują właściwy poziom sygnału wejściowego. Układ charakteryzuje się łatwością montażu i uruchomienia oraz niewielkimi wymiarami, co pozwala na łatwą adaptację w docelowym urządzeniu. Prezentacji można dokonać w formie wędrującego punktu świetlnego bądź linii ze zmienną szerokością / wysokością poprzez zworki.
Oprócz swojego przeznaczenia, dzięki swej liniowości zestaw można wykorzystać jako końcowy element wizualizacji woltomierza, termometru lub innego urządzenia.

Chcąc uzyskać skalę logarytmiczną można zamiast LM3914 zastosować LM3915, który posiada podziałkę 3dB. W tym celu nie są potrzebne żadne modyfikacje zestawu, wystarczy podmienić układy.

Dane techniczne:

zasilanie 10..14V

Wymiary płytki:
80mm x 35mm

Dokumentacja

*zdjęcia podobne
