Najlepszy aktywny splitter sygnału HDMI

HDMI 1.4a, Full HD w 3D, QuickSwitch™, DreamEDID™, ActiveEye™

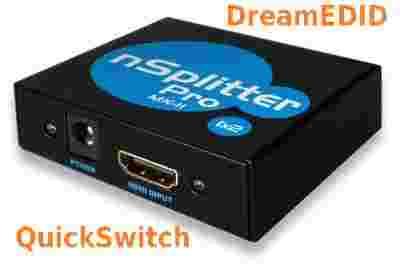

nSplitter Pro MK-II QS to najbardziej zaawansowany rozdzielacz/rozgałęźnik/splitter sygnału HDMI dostępny na rynku konsumenckim.

QuickSwitch™

nSplitter Pro MK-II QS to jedyny splitter sygnału HDMI wyposażony w funkcję QuickSwitch™. Funkcja ta gwarantuje najwyższą możliwą jakość obrazu i dźwięku gdy podłączone do rozdzielacza odbiorniki (telewizory, projektory, monitory, amplitunery) różnią się maksymalnymi akceptowanymi formatami obrazu i/lub dźwięku.

Wszystkie inne aktywne splittery (rozdzielacze, rozgałęźniki) sygnału HDMI, w tym również te reklamowane jako "profesjonalne i zgodne z najnowszymi standardami HDMI 1.4a i 3D", działają w ten sposób, że jeśli choć jeden z podpiętych do nich odbiorników (telewizor, projektor, amplituner lub monitor) nie akceptuje jakiegoś formatu, to format ten jest przez takie rozdzielacze blokowany, i nie może być wyświetlany na żadnym z podłączonych odbiorników. Tak więc, jeśli do odtwarzacza 3D przez zwykły aktywny splitter HDMI podepniemy odbiorniki 3D i choć jeden odbiornik 2D, to przez taki rozdzielacz otrzymamy zawsze tylko obraz 2D, wyświetlanie obrazu 3D będzie zablokowane. Analogicznie, jeśli choć jeden z podłączonych do splittera HDMI odbiorników nie akceptuje formatu 1080p@24Hz, to format ten nie będzie przepuszczany również do innych podpiętych odbiorników.

nSplitter Pro MK-II z funkcją QuickSwitch™ działa inaczej. Stale monitoruje, które z podpiętych odbiorników są załączone, a które nie, i odbiorniki będące w stand-by są pomijane przy ustalaniu maksymalnych formatów jakie mogą być transmitowane. Tak więc, jeśli do nSplittera Pro mamy podpięty odbiornik 3D i odbiornik 2D, to gdy odbiornik 2D jest w stand-by, wówczas na odbiorniku 3D możemy oglądać obraz w 3D. Dopiero gdy włączymy odbiornik 2D wówczas format transmitowanego obrazu zmieni się na 2D, i jako taki będzie wyświetlany na obu odbiornikach. Gdy do rozdzielacza wyposażonego w funkcję QuickSwitch™ mamy podpięte odbiorniki, z których tylko jeden akceptuje kinowy format 1080p@24Hz, wówczas przy zgaszonym drugim odbiorniku format ten jest wyświetlany na odbiorniku, który go akceptuje. Dopiero gdy oba odbiorniki są załączone, nSplitter wymusza konwersję formatu 1080p@24Hz do formatu 1080i@60Hz, tak aby obraz mógł był wyświetlany na obu telewizorach równocześnie.

DreamEDID™

Drugą wyjątkową i bardzo przydatną funkcją nSplittera Pro jest funkcja DreamEDID™. Umożliwia ona podmianę tablic EDID podłączonych odbiorników przez wirtualną tablicę zawierającą najbardziej zaawansowane formaty audio (łącznie z Dolby TrueHD i DTS-HD Master Audio ) i video (łącznie z FullHD 3D - 1920x2205p@24). Funkcja ta jest szczególnie przydatna w przypadku, gdy jednym z podłączonych urządzeń jest amplituner (lub telewizor poprzez amplituner), a drugim telewizor lub projektor z węższą niż w amplitunerze listą obsługiwanych formatów audio i/lub wideo.

Powyższe dwie unikalne funkcje czynią nSplitter Pro QS najbardziej cenionym splitterem HDMI przez wszystkich, którym zależy na najwyższej jakości obrazu i dźwięku.

ActiveEye™

Obwody wejściowe nSplittera Pro są wyposażone w układy odfiltrowujące zakłócenia sygnału HDMI pracujące w technologii ActiveEye™. Regenerują one wejściowy sygnał nawet przy korzystaniu z bardzo długich kabli HDMI pomiędzy źródłem sygnału a nSplitterem Pro (do 20 m - dla przewodów 24 AWG). Obwody wyjściowe nSplittera Pro zawierają szerokopasmowe wzmacniacze sygnałów TMDS umożliwiające rozsyłanie sygnału kablami HDMI o długości do 20 m (dla przewodów 24 AWG).

HDCP

Jeśli docierający do nSplittera sygnał HDMI jest chroniony protokołem HDCP, to przed regeneracją i wzmocnieniem nSplitter deszyfruje go i szyfruje ponownie własnymi kluczami HDCP w osobnych strumieniach tworzonych indywidualnie dla każdego z podpiętych odbiorników. Uzgadnianie kluczy HDCP pomiędzy nSplitterem a podpiętymi od niego odbiornikami jest niezależne od procesu deszyfracji sygnału przez nSplitter, co w wielu przypadkach daje możliwość poprawnego wyświetlania obrazu nawet na odbiornikach, które ze względu na niekompatybilność procedur HDCP nie są w stanie poprawnie wyświetlać sygnału pochodzącego bezpośrednio ze źródła sygnału.

Jest to skrajnie różna sytuacja niż mająca miejsce przy próbie korzystania z pasywnych rozdzielaczy HDMI, których cała konstrukcja to z reguły dwa zlutowane ze sobą gniazdka HDMI (zalane w prostopadłościennej plastikowej obudowie) z krótkim kabelkiem zakończonym wtyczką HDMI. Tego typu rozdzielacze nigdy nie dają możliwości wyświetlania sygnału HDMI na dwóch odbiornikach naraz jeśli sygnał źródłowy jest zabezpieczony protokołem HDCP. Jeśli podłączone przez taki rozdzielacz odbiorniki nie są identyczne (ten sam model), to informacja na temat obsługiwanych przez nie formatów wizji i fonii będzie przekłamana, co w przypadku korzystania z odtwarzacza Blu-Ray spowoduje brak możliwości wyświetlania obrazu nawet wtedy, gdy tylko jeden z podpiętych odbiorników jest włączony. W pasywnych rozdzielaczach sygnał HDMI nie jest oczywiście ani regenerowany, ani wzmacniany, co sprawia, że w przypadku chęci korzystania z dłuższych kabli HDMI takie rozdzielacze są zupełnie bezużyteczne.

Zastosowania

nSplitter Pro współpracuje z wszystkimi modelami dekoderów oferowanych przez polskie platformy telewizji satelitarnych: telewizję nowej generacji n, TNK HD, platformę Cyfra+ i Cyfrowy Polsat, oraz z wszystkimi modelami dekoderów HD oferowanymi przez telewizje kablowe. Współpracuje też konsolami multimedialnymi, odtwarzaczami Blu-Ray i komputerami wyposażonymi w wyjścia HDMI lub DVI-D.

nSplittery można łączyć kaskadowo bez żadnych ograniczeń, co w powiązaniu z funkcją regeneracji sygnału HDMI umożliwia wyświetlanie obrazu na dowolnej ilości odbiorników (telewizorów, projektorów, monitorów).

W przypadku gdy chcemy przy pomocy nSplittera rozdzielić sygnał z większej ilości źródeł (Blu-Ray, PS3, dekoder satelitarny itd.) należy wszystkie źródła podłączyć do dowolnego switcha HDMI (może to być switch zintegrowany z posiadanym amplitunerem), a wyjście switcha podłączyć do wejścia nSplittera. W ten sposób obraz z dowolnego źródła (wybieranego pilotem od switcha) będzie wyświetlany na wszystkich podpiętych do nSplittera odbiornikach.

Specyfikacja

• 1 wejście HDMI, zgodne ze specyfikacjami HDMI 1.0 - 1.2a, 1.3a - 1.3b, 1.4 - 1.4a, DVI 1.0
• 2 wyjścia HDMI, zgodne ze specyfikacjami HDMI 1.0 - 1.2a, 1.3a - 1.3b, 1.4 - 1.4a, DVI 1.0
• Obsługa HDCP, zgodna ze specyfikacjami HDCP 1.0 i 1.1
• Obsługiwane formaty wizji 2D: 480i@60Hz, 480p@60Hz, 576i@50Hz, 576p@50Hz, 720p@24/50/60Hz, 1080i@50/60Hz, 1080p@24/50/60Hz oraz formaty komputerowe do 1920x1200
• Obsługiwane formaty wizji 3D: 1280x720p@24/50/60Hz, 1920x1080i@50/60Hz, 1920x1080p@24; Frame Packing, Side-by-Side i Top-and-Bottom
• Obsługiwane formaty fonii: Dolby TrueHD, DTS-HD Master Audio, Dolby Digital Plus, DST (Super Audio CD), Dolby Digital, DVD-Audio i PCM (do 8 kanałów 24-bit@192kHz)
• Transmisja sygnałów sterowania: Anynet, Aquos Link, BRAVIA Theatre Sync, CE-Link, EasyLink, EZ-Sync, HDAVI Control, HDMI-CEC, Kuro Link, NetCommand for HDMI, Regza Link, RIHD, SimpLink, T-Link i VIERA Link.
• Szeroki zakres częstotliwości pracy linii TDMS: 25MHz - 225MHz
• Pasmo transmisji do 6,75Gbit/s
• Obsługa standardów przestrzeni barw: YCbCr, RGB, x.v.Color
• Obsługa 36-bitowego Deep Color aż do rozdzielczości 1080p@60Hz
• Obsługa 48-bitowego Deep Color aż do rozdzielczości 1080p@24Hz
• Filtrowanie zakłóceń wejściowego sygnału HDMI, regeneracja i wzmocnienie
• 4 diody LED do sygnalizacji statusu transmisji i zasilania
• Maksymalny pobór prądu: 0,8A @5V (4W)
• Maksymalny pobór prądu w trybie stand-by: 0,03A @5V (0,15W)
• W komplecie zasilacz 1A @5V
• Wymiary: 65 mm x 65 mm x 23 mm
• Waga netto: 185 g
• Warunki pracy: temperatura: 0 - 40 C, wilgotność: 10 - 85%
• Producent: ELBOX
