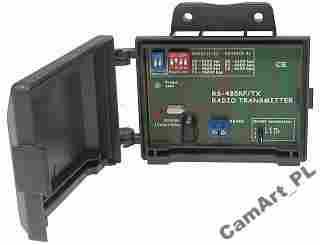

NADAJNIK RADIOWY RS-485RF/TX
Urządzenie umożliwia odbiór danych z dwuprzewodowego medium RS-485 i nadawanie ich drogą radiową do odbiornika RS-485RF/RX. Umożliwia przesyłanie dowolnych danych RS-485 z prędkościami 2400, 4800, 9600bps. We współpracy z pulpitem sterowniczym zgodnym z protokołem PELCO, pozwala na bezprzewodowe wysterowanie obrotnicy podłączonej poprzez RS-485 z odbiornikiem RS-485RF/RX.
Połączenie to jest zupełnie przezroczyste, nie ma znaczenia jakie dane i w jakim systemie są przesyłane. Możemy więc przesyłać dowolny protokół pomiędzy urządzeniami sterującymi. Wymagane jest wyłącznie określenie szybkości transmisji..
DANE TECHNICZNE
|
Częstotliwość pracy
|
868MHz
|
|
Ilość kanałów
|
4
|
|
Prędkość transmisji radiowej
|
2400,[zasłonięte],9600,19200bps
|
|
Prędkość transmisji RS485
|
2400,[zasłonięte],9600bps
|
|
Zasięg (dla prędkości 4800bps)
|
ok 100m w terenie otwartym
|
|
Napięcie zasilania/pobór prądu
|
12VDC/maks. 100mA
|
|
Wymiary i waga
|
112x37x91mm, 80g
|
KONFIGURACJA PRZEŁĄCZNIKÓW
Przełączniki umożliwiają zmianę konfiguracji urządzenia
(0 – odpowiada pozycji dolnej, 1 – odpowiada pozycji górnej):
RADIO channel – umożliwia ustawienie jednego z czterech kanałów radiowych, wymaga ustawienia tego samego kanału dla nadajnika oraz odbiornika (00, 01, 10 lub 11),
Baudrate RADIO – pozwala na wybór prędkości transmisji radiowej, przy czym maksymalny zasięg osiągany jest dla najniższej prędkości 2400bps,
Baudrate RS485 – pozwala na wybór prędkości transmisji RS485, jest to prędkość z jaką nadchodzą dane z urządzeń (np pulpit PELCO) podłączonych do linii RS-485,
RS485 termination – zwora terminatora linii 120Ω.
OPIS DIOD SYGNALIZUJĄCYCH PRACĘ URZĄDZENIA
POWER – czerwona dioda sygnalizująca obecność zasilania układu,
frame sent – zielona dioda, której mignięcie sygnalizuje nadanie przez nadajnik pakietu danych,
WSPÓŁPRACA Z RS-485RF/TX
Aby umożliwić nadawanie danych do nadajnika RS-485RF/RX, należy ustawić:
RADIO channel: odpowiednio tak jak na RS-485RF/RX,
Baudrate RADIO: odpowiednio tak jak na RS-485RF/RX, zazwyczaj stosuje się niskie prędkości 2400 lub 4800bps, wyższe prędkości konieczne są jedynie w przypadku określonych zastosowań, gdy przesyłany jest ciągły strumień dużej ilości danych,
Baudrate RS485: zgodnie z konfiguracją podłączonego pulpitu sterowniczego (dla PELCO-D najczęściej 2400bps).
WAGA TOWARU : 0,09 kg.
DLA ANTEN, MASZTÓW ORAZ TALERZY TV-SAT OBOWIĄZUJE CENNIK WYSYŁKI PODANY W TABELI "WYSYŁKA" PO LEWEJ STRONIE OPISU AUKCJI.
GWARANCJA - 12 MIESIĘCY.
|
