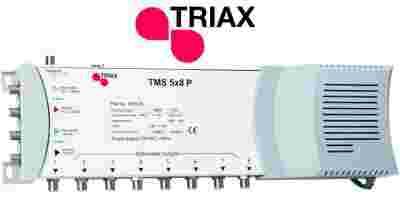

Multiswitch TMS 5x8 P

Klasa A

Multiswitch TMS 5x8 P 8-wyjściowy - centralny element instalacji RTV/SAT umożliwiającej odbiór :

• Programów satelitarnych z jednego satelity np. Hot Bird czy Astra.
• Programów telewizji naziemnej DVB-T.
• Programów radiowych FM.
• Cyfrowych programów radiowych T-DAB+.


Podstawowe zalety:

• Bezawaryjny zasilacz z transformatorem sieciowym ( zasilacz to newralgiczny element współczesnej elektroniki, tu producent zastosował prostą konstrukcję która powinna wytrzymać dłużej niż okres gwarancji - nie jest to oczywiste w dzisiejszych czasach choć być powinno).

• Wbudowany wzmacniacz sygnału TV naziemnej DVB-T (w większości przypadków stosowanie dodatkowego wzmacniacza nie jest konieczne).

• Wysoki poziom sygnału wyjściowego SAT i TV naziemnej DVB-T (bardzo ważne jeśli w instalacji są długie kable lub starsze kable gorszej jakości).

• Równomierna charakterystyka w całym paśmie SAT i TV DVB-T.

• Dobra współpraca z tunerami SAT (problematyczne są często dekodery od nadawców płatnych kanałów TV - producenci nie trzymają się ściśle standardów, w instalacji z tym multiswitchem praktycznie nie zdarzają się problemy z niewłaściwym wyborem polaryzacji czy pasma).

• Gwarancja 24 miesiące

Multiswitche pochodzą z wyprzedaży magazynowych, artykuły orginalne każdy dokładnie sprawdzony przed wysyłką.

Producent dbający o szczegóły, przykładem jest oznakowanie wejść kolorami odpowiadającymi oznaczeniom na odpowiednich wyjściach konwerterów Quattro Triax/Hirschmann i innych z naszej oferty.

Prosta rzecz a jak ułatwia montaż :-)

Multiswitch TMS 5x8 P współpracuje z konwerterem Quattro, na innej naszej aukcji oferujemy jego wersję CKR 5x8 pracującą prawidłowo zarówno z Quattro jak i z Quad .

Urządzenia pod nazwą CKR 5x8 są przeznaczone na bardzo wymagające rynki Niemcy / Austria.

Przykładowa instalacja SAT / DVB-T / FM

Wiele dekoderów umożliwia oglądanie jednego i równocześnie niezależne nagrywanie innego programu (PVR), trzeba do nich doprowadzić po dwa kable i użyć podwójnych gniazdek końcowych.

Multiswitch TMS 5x8 P może obsłużyć do czterech takich dekoderów.

Jeśli w tej chwili nie potrzebujesz 8 niezależnych gniazdek TV/SAT ale chcesz mieć możliwość rozbudowy w przyszłości swojej instalacji domowej, możesz niewykorzystane wyjścia pozostawić niepodłączone lub (jeśli urządzenie ma zachować wymogi Klasy A) zakończyć terminatorami, (terminatory są zalecane przez czołowych producentów sprzętu TV SAT jak Triax/Hirschmann czy Kathrein ze względu na normy ochrony przed zakłóceniami - szczelność elektromagnetyczną).

Terminatory - rezystory końcowe można kupić na naszej aukcji. Terminator 75 Ohm

Przykład instalacji

Multiswitch TMS 5x8 P nie podaje z wejścia Terrestrial zasilania dla wzmacniaczy antenowych wbudowanych w antenie - jest przystosowany do bezpośredniego połączenia sygnału z pasywnej Anteny DVB-T (lub sygnału z wyjścia Zwrotnicy antenowej jeśli stosujesz układ Anten DVB-T / UKF FM / T-DAB+ ).

Jeśli z powodu słabych warunków odbioru lub konieczności wejścia do instalacji z wyższym poziomem sygnału (np. gdy są bardzo długie odcinki kabli z wyjść multiswitcha do gniazdek, czy zastosowane gniazdka końcowe o dużym tłumieniu), musisz zastosować Antenę z wbudowanym wzmacniaczem lub Wzmacniacz przelotowy wymagający zasilania po linii sygnałowej to odpowiedni Zasilacz antenowy powinien być podłączony między wejściem Terrestrial multiswitcha a anteną.

Także Wzmacniacze ze zintegrowanym zasilaczem sieciowym powinne być zainstalowane  między pasywną anteną DVB-T lub wyjściem Zwrotnicy antenowej a wejściem multiswitcha.

W taki sam sposób montuje się popularny zasilacz antenowy od anten siatkowych.

Kluczowym warunkiem poprawnego i stabilnego działania instalacji multiswitchowej / antenowej jest zastosowanie dobrej jakości Miedzianych kabli koncentrycznych .

Stosowany tylko w kablach antenowych najwyższej klasy ekran z cynowanej miedzi gwarantuje bardzo wysoką odporność na korozję i stabilność parametrów w bardzo długim czasie.

W instalacjach gdzie występują wiązki kabli a także z powodu istnienia dużych ilości urządzeń komunikacji bezprzewodowej, dynamicznego rozwoju sieci internetowych LTE które są źródłem zakłóceń, ważne jest nie tylko małe tłumienie kabla ale i wysoka skuteczność ekranowania.

Przewód antenowy to element który często trudno wymienić po zakończeniu budowy, zastosowanie kabli niedostatecznej jakości to błąd często bardzo kosztowny w naprawie.

Multiswitche oraz pozostałe elementy instalacji takie jak:

• Konwerter Quattro
• Antena satelitarna
• Zwrotnice antenowe oraz wzmacniacze programowane
• Wzmacniacz TV naziemnej DVBT
• Kable antenowe Triax/Hirschmann oraz Technisat Klasy A+ charakteryzujące się małym tłumieniem i dużą skutecznością ekranowania 110dB, 115 dB i 120 dB

• Gniazdko końcowe
• Antena UHF

• Antena VHF
• Tuner satelitarny

można kupić na innych naszych aukcjach i zaoszczędzić na kosztach wysyłki.

Parametry techniczne

Zakres częstotliwości SAT :[zasłonięte]950-21 MHz

Zakres częstotliwości TER : 47-862 MHz

Wzmocnienie SAT ([zasłonięte]950-21 MHz) : -5 dB +/- 2 dB

Wzmocnienie TER (47-862 MHz) : 3 dB +/- 2 dB

Separacja SAT do TER : 28 dB

Separacja TER do SAT : 25 dB

Separacja między polaryzacjami H/V : 28 dB

Separacja Out-Out SAT : 35 dB

Separacja Out-Out TER : 28 dB

Tłumienie odbiciowe wejść SAT (Return loss) : 12 dB

Tłumienie odbiciowe wyjść SAT (Return loss) : 7 dB

Tłumienie odbiciowe wejść TER (Return loss) : 11 dB

Tłumienie odbiciowe wyjść TER (Return loss) : 7 dB

Maksymalny poziom wyjściowy SAT : 101 dBuV

Maksymalny poziom wyjściowy TER : 85 dBuV

Impedancja wejść/wyjść : 75 Ohm

Przełączanie polaryzacji/pasma : 13V/18V 13V/22kHz-18V/22kHz

Zasilanie z sieci: 230V AC 50Hz

Max prąd LNB : 600 mA

Temperatura pracy : 0...+55 oC

Wymiary : 103 x 71 x 359 mm

TER  Terrestrial* - Sygnał z nadajników naziemnych DVB-T, FM, T-DAB+
