Triax  - Hirschmann

Sprzęt satelitarny z najwyższej półki

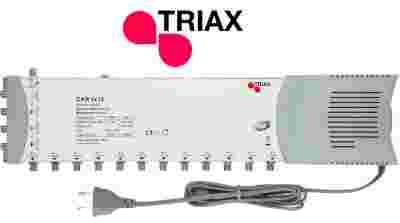

Multiswitch Triax CKR 5x12

Klasa A

Multiswitch CKR 5x12 - nowa seria przeznaczona na rynki Niemcy / Austria - kontynuacja niezawodnych urządzeń serii TMS 5xXX P, wzbogacony o możliwość współpracy zarówno z konwerterem  Quattro jak i z konwerteremQuad.

Producent zachowując wszystkie zalety - prostotę konstrukcji, dobre parametry, niezawodny zasilacz, wzbogacił urządzenie o nowe funkcje, rzadko się dzisiaj zdarza, szczególnie w elektronice że produkt w prawie niezmienionej formie jest wytwarzany przez wiele lat - prawie jak VW garbus :-)

Multiswitch CKR 5x12 12-wyjściowy - centralny element domowej instalacji RTV/SAT  umożliwiającej odbiór :

•  Programów satelitarnych z jednego satelity np. Hot Bird czy Astra
•  Programów telewizji naziemnej DVB-T
•  Programów radiowych FM
•  Cyfrowych programów radiowych T-DAB+

Podstawowe zalety multiswitcha:

• Bezawaryjny zasilacz z transformatorem sieciowym ( zasilacz to newralgiczny element współczesnej elektroniki, tu producent zastosował prostą konstrukcję która powinna wytrzymać dłużej niż okres gwarancji - nie jest to oczywiste w dzisiejszych czasach choć być powinno).

• Wbudowany wzmacniacz sygnału TV naziemnej DVB-T (w większości przypadków stosowanie dodatkowego wzmacniacza nie jest konieczne).

• Dobra współpraca z dekoderami SAT (problematyczne są często urządzenia od nadawców płatnych kanałów TV - producenci nie trzymają się ściśle standardów, w instalacji z tym multiswitchem praktycznie nie zdarzają się problemy z niewłaściwym wyborem polaryzacji czy pasma).

• Możliwość współpracy zarówno z konwerterem Quattro jak i Quad.

• Wysoki poziom sygnału wyjściowego SAT  TV naziemnej DVB-T (bardzo ważne jeśli w instalacji są długie kable lub starsze kable gorszej jakości).

• Równomierna charakterystyka w całym paśmie SAT i DVB-T.

• Gwarancja 24 miesiące.

Multiswitche pochodzą z wyprzedaży magazynowych, artykuły orginalne, każdy dokładnie sprawdzony przed wysyłką.

Producent dbający o szczegóły, przykładem jest oznakowanie wejść kolorami odpowiadającymi oznaczeniom na odpowiednich wyjściach konwerterów Quattro Triax/Hirschmann i innych z naszej oferty.

Prosta rzecz a jak ułatwia montaż :-)

Przykładowa instalacja SAT / DVB-T / FM

Idealny multiswitch do Twojej instalacji domowej jeśli myślisz o przyszłości, kiedy to coraz więcej urządzeń będzie korzystać z sieci Ethernet / LAN oraz WiFi / WLAN.

CKR 5x12 już teraz umożliwia budowę sieci mieszanej w której niektóre urządzenia są podłączone konwencjonalnie kablami koncentrycznymi a inne przez kablowy Ethernet lub bezprzewodowo przez WiFi.

Przykładowa instalacja SAT / DVB-T / FM / Ethernet / WiFi

Multiswitch 12-to wyjściowy wydaje się być trochę duży do instalacji domowej lecz czas urządzeń Ethernetowych/WiFi przyjdzie na pewno ! warto mieć trochę wyjść w rezerwie. Urządzenie nie pobiera więcej energii z sieci zasilającej niż np. switch 4 czy 8-mio wyjściowy - stale zasilany jest tylko konwerter i wzmacniacz DVB-T, układy elektroniczne związane z poszczególnymi wyjściami są zasilane z podłączonego dekodera.

Wiele  dekoderów umożliwia oglądanie jednego i równocześnie niezależne nagrywanie innego programu (PVR), trzeba do nich doprowadzić po dwa kable i użyć podwójnych gniazdek końcowych.

Multiswitch CKR 5x12 może obsłużyć do sześciu dekoderów PVR lub dwunastu zwykłych.

Jeśli w tej chwili nie potrzebujesz tak dużej ilości gniazdek TV/SAT, nie będziesz na razie montować Serwera Sat IP ale chcesz mieć możliwość rozbudowy swojej instalacji, możesz niewykorzystane wyjścia pozostawić niepodłączone lub (jeśli urządzenie ma zachować wymogi Klasy A) zakończyć terminatorami (terminatory są zalecane przez czołowych producentów sprzętu TV SAT jak Triax/Hirschmann czy Kathrein ze względu na normy ochrony przed wnikaniem zakłóceń - szczelność elektromagnetyczną).

Terminatory - rezystory końcowe można kupić na naszej aukcji. Terminator 75 Ohm

Kluczowym warunkiem poprawnego i stabilnego działania instalacji multiswitchowej / antenowej jest zastosowanie dobrej jakości Miedzianych kabli koncentrycznych .

Stosowany tylko w kablach antenowych najwyższej klasy ekran z cynowanej miedzi gwarantuje  wysoką odporność na korozję i stabilność parametrów w bardzo długim czasie.

W instalacjach gdzie występują wiązki kabli a także z powodu istnienia dużych ilości urządzeń komunikacji bezprzewodowej, dynamicznego rozwoju sieci internetowych LTE które są źródłem zakłóceń, ważne jest nie tylko małe tłumienie kabla ale i wysoka skuteczność ekranowania.

Przewód antenowy to element który często trudno wymienić po zakończeniu budowy, zastosowanie kabli niedostatecznej jakości to błąd często bardzo kosztowny w naprawie.

Multiswitche oraz pozostałe elementy instalacji takie jak:

• Konwerter Quattro
• Antena satelitarna
• Zwrotnice antenowe oraz wzmacniacze programowane
• Wzmacniacz TV naziemnej DVBT
• Kable antenowe Triax/Hirschmann oraz Technisat Klasy A+ charakteryzujące się małym tłumieniem i dużą skutecznością ekranowania 110dB, 115 dB i 120 dB

• Gniazdko końcowe
• Antena UHF

• Antena VHF
• Tuner satelitarny

można kupić na innych naszych aukcjach i zaoszczędzić na kosztach wysyłki.

Parametry techniczne

Zakres częstotliwości SAT :                            [zasłonięte]950-21 MHz

Zakres częstotliwości TER :                             47-862 MHz

Wzmocnienie SAT ([zasłonięte]950-21 MHz) :                -5 dB +/- 2 dB

Wzmocnienie TER (47-862 MHz) :                    0 dB +/- 2 dB

Separacja SAT do TER :                                  22 dB

Separacja TER do SAT :                                  22 dB

Separacja między polaryzacjami H/V :              25 dB

Separacja Out-Out SAT :                                 35 dB

Separacja Out-Out TER :                                 28 dB

Tłumienie odbiciowe wejść SAT (Return loss) :  12 dB

Tłumienie odbiciowe wyjść SAT (Return loss) :  8 dB

Tłumienie odbiciowe wejść TER (Return loss) :  11 dB

Tłumienie odbiciowe wyjść TER (Return loss) :  8 dB

Maksymalny poziom wyjściowy SAT :               100 dBuV

Maksymalny poziom wyjściowy TER :               85 dBuV

Impedancja wejść/wyjść :                               75 Ohm

Przełączanie polaryzacji/pasma :                      13V/18V 13V/22kHz-18V/22kHz

Zasilanie z sieci :                                           230V AC 50Hz

Max prąd LNB :                                              600 mA

Temperatura pracy :                                       0...+55 oC

Wymiary :                                                     103 x 71 x 459 mm

TER  Terrestrial* - Sygnał z nadajników naziemnych DVB-T, FM, T-DAB+
