Triax - Hirschmann

Sprzęt satelitarny z najwyższej półki

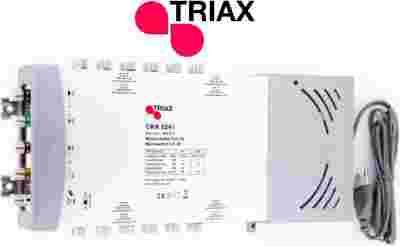

Multiswitch CKR 5241

Klasa A

CKR 5xx1 PROFI - nowa profesjonalna seria multiswitchy grupy producenckiej Triax.

Multiswitch CKR 5241 24-wyjściowy - centralny element instalacji RTV/SATprzeznaczonej do odbioru:

•  Programów satelitarnych z jednego satelity np. Hot Bird czy Astra.
•  Programów telewizji naziemnej DVB-T.
•  Programów radiowych FM.
•  Cyfrowych programów radiowych T-DAB+.


Podstawowe zalety:

• Wbudowany aktywny tor sygnału TV naziemnej DVB-T (tłumienie przejścia jest skompensowane do zera - w większości przypadków stosowanie dodatkowego wzmacniacza nie jest konieczne), wyposażony w regulację Terr. Gain (regulowany tłumik 0 do -15 dB) oraz w regulację Terr. Slope (korekcja niższych częstotliwości pasma  DVB-T - umożliwiająca uzyskanie równomiernej charakterystyki w całym zakresie TV naziemnej).

• Wbudowana regulacja poziomu sygnału satelitarnego osobno dla każdej polaryzacji niskiego i wysokiego pasma H/L Gain , V/L Gain , H/H Gain , V/H Gain umożliwiająca wyrównanie poziomu sygnału satelitarnego w instalacji, kompensację strat na kablach rosnących dla wyższych częstotliwości.

• Możliwość ustawienia poziomu sygnału dla poszczególnych wyjść (grupy po 4 wyjścia) w zakresie 0 -6 -12 dB (przełączniki 3-pozycyjne, kabel Long -Medium-Short). Dzięki temu zyskujemy możliwość wyrównania poziomów w dużych intalacjach gdzie występują zarówno krótkie jak i bardzo długie kable.

• Możliwość załączenia zasilania dla zewnętrznego wzmacniacza TV naziemnej DVB-T.

      Uwaga: jeśli używasz anteny naziemnej bez wzmacniacza nie włączaj tego zasilania - wbudowany w antenę symetryzator stanowi z reguły zwarcie dla prądu stałego.

• Prawidłowa współpraca multiswitcha zarówno  z konwerterami Quattro jak i Quad.

• Dobra współpraca z tunerami SAT (problematyczne są często dekodery od nadawców płatnych kanałów TV - producenci nie trzymają się ściśle standardów, w instalacji z tym multiswitchem praktycznie nie zdarzają się problemy z niewłaściwym wyborem polaryzacji czy pasma).

• Wysoki dopuszczalny poziom sygnału wyjściowego SAT i Terr. - TV naziemnej DVB-T (bardzo ważne jeśli w instalacji są długie kable lub starsze kable gorszej jakości).

• Zasilacz impulsowy odporny na zwarcia w instalacji, bardzo dobrze zabezpieczony przed przepięciami (warystor, termistor, rozbudowane wielostopniowe filtry LC, parametry wszystkich elementów dobrane z dużym zapasem), pracujący stabilnie w bardzo szerokim zakresie napięcia zasilającego - dużo większym niż podaje producent :-)


• Gwarancja 24 miesiące.

Multiswitche pochodzą z wyprzedaży magazynowych, artykuły orginalne każdy dokładnie sprawdzony przed wysyłką.

Producent dbający o szczegóły, przykładem jest oznaczenie wejść kolorami zgodnymi z oznakowaniem konwerterów Quatro Triax / Hirschmann i innych z naszej oferty

prosta rzecz a jak ułatwia montaż :-)

Przykładowa instalacja SAT/DVBT/FM

Pozostałe elementy instalacji takie jak :

• Konwerter Quattro
• Antena satelitarna
• Zwrotnice antenowe oraz wzmacniacze programowane
• Wzmacniacz TV naziemnej DVBT
• Kable antenowe KOKA 110 HD Klasy A+ charakteryzujące się małym tłumieniem i dużą skutecznością ekranowania 110dB

• Gniazdko końcowe
• Antena UHF

• Antena VHF
• Tuner satelitarny


można kupić na innych naszych aukcjach i zaoszczędzić na kosztach wysyłki.

Na innych aukcjach znajdziesz duży wybór Multiswitchy do odbioru --> 1/2/3/4 satelitów oraz inne podzespoły grupy producenckiej Triax - Hirschmann.

                    Parametry techniczne

Zakres częstotliwości SAT :                             [zasłonięte]950-21 MHz

Zakres częstotliwości Terr. :                              47-862 MHz

Wzmocnienie SAT ([zasłonięte]950-21 MHz) :                 -2 dB  dB

Wzmocnienie Terr. (47-862 MHz) :                    0 dB  dB

Zakres regulacji Terr. Slope :                            10 dB

Zakres regulacji  Terr. Gain :                             15 dB

Zakres regulacji V/L, H/L, V/H, H/H Gain :        10 dB

Separacja SAT do Terr. :                                  32 dB

Separacja Terr. do SAT :                                  32 dB

Separacja między polaryzacjami H/V :              30 dB

Separacja Out-Out SAT :                                 30 dB

Separacja Out-Out Terr. :                                30 dB

Tłumienie odbiciowe wejść SAT (Return loss) :  10 dB

Tłumienie odbiciowe wyjść SAT (Return loss) :  8 dB

Tłumienie odbiciowe wejść Terr. (Return loss) :  10 dB

Tłumienie odbiciowe wyjść Terr. (Return loss) :  8 dB

Maksymalny poziom wyjściowy SAT IMD3 35 dB : 100 dBuV

Maksymalny poziom wyjściowy Terr. IMD3 60dB :  95 dBuV

Impedancja wejść/wyjść :                               75 Ohm

Przełączanie polaryzacji/pasma :                     13V/18V 13V/22kHz-18V/22kHz

Zasilanie z sieci :                                          180-264 V AC 47-63 Hz

Max prąd LNB :                                             600 mA

Napięcie zasilania dla zew. wzmacniacza Terr. :  12 V

Prąd zasilania dla zew. wzmacniacza Terr. :        50 mA

Temperatura pracy :                                       0...+55 oC

Wymiary :                                                     157 x 51 x 340 mm

Terr* Sygnał z nadajników naziemnych DVB-T, FM, T-DAB+
