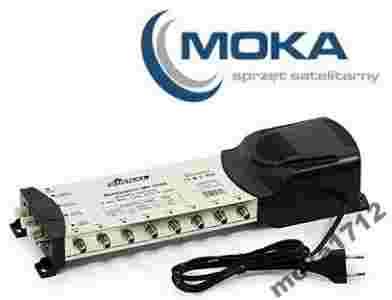

MULTISWITCH SIGNAL 5/8 Z TV NAZIEMNĄ DVB-T
+
KONWERTER OPTICUM QUATTRO
+
Nowa rodzina Multiswitchy Signal umożliwia realizację instalacji indywidualnych, np. w domkach jednorodzinnych, czy małych blokach mieszkalnych. Największą zaletą nowych urządzeń jest lepsza, niż w zastępowanej serii separacja sygnału między wejściami. Multiswitche posiadają wbudowaną prekorekcję charakterystyki kabla. Pozwala to na wyeliminowanie wpływu tłumienności kabla rosnącej wraz z częstotliwością, dzięki czemu otrzymujemy takie same poziomy sygnałów w całym paśmie programowym.
Urządzenie realizuje dystrybucję sygnału z jednego satelity oraz telewizji naziemnej maksymalnie do czterech gniazd. Możemy zatem podłączyć do czterech jednogłowicowych tunerów satelitarnych. Jeżeli tuner posiada dysk twardy (PVR), to dla jego potrzeb zarezerwować należy dwa wyjścia multiswitcha. Niewykorzystane wyjścia multiswitcha należy obciążyć rezystorem 75 Om.
Multiswitche Signal stanowią bardzo atrakcyjną ofertę dla instalacji radialnych (jeden multiswitch, sygnał rozprowadzany promieniście) do 16 gniazd dla jednego, dwóch lub czterech satelit. Ze względu na bardzo dobre parametry są szczególnie polecane do instalacji w domach jednorodzinnych i małych budynkach mieszkalnych.
Poziom wyjściowy sygnału naziemnego 85 dB oznacza w praktyce, że na wejście toru naziemnego, nie należy podawać sygnałów większych niż 82 dB. Sygnały o wyższym poziomie spowodują przesterowanie kluczy tranzystorowych, co objawi się utratą sygnału satelitarnego.
Urządzenie jest przeznaczone do pracy wewnątrz budynku.
W ofercie znajdują się również inne multiswitche
Dane techniczne:
| Nazwa towaru |
MP-0508 Signal |
|
| Zakres częstotliwości |
47-2150 MHz |
| Ilość wejść |
4 SAT + 1 TV |
| Ilość wyjść |
8 |
| Wzmocnienie |
toru SAT
|
2 dB |
|
toru TV
|
5 dB |
| Liniowość |
toru TV
|
±2 dB |
|
toru SAT
|
±2 dB |
| Separacja |
Interpolaryzacyjna H/V |
28 dB |
| Miedzy wejściami |
TV/SAT |
28 dB |
| SAT/SAT |
30 dB |
| Wyjść |
30 dB |
| Tłumienie odbić |
Wejście sygnału TV |
10 dB |
| Wejście sygnału SAT |
11 dB |
| Wyjścia |
10 dB |
| Poziom sygnału na wyjściu |
SAT EN50083-3 |
101 dBµV |
| TV EN50083-5 |
85 dBµV |
| Komendy przełączające |
13V, 18V |
| Napięcie przełączające |
15±0,5V |
| Zasilanie konwertera |
Max 600mA |
| Zasilanie urządzenia |
90-240V; 40-60Hz |
| Wymiary urządzenia |
365x120x70mm |
Parametry techniczne konwertera:
częstotliwość wejściowa:
pasmo dolne, polaryzacja pionowa- 10.7-11.7GHz
pasmo dolne, polaryzacja pozioma- 10.7-11.7GHz
pasmo górne, polaryzacja pionowa- 11.7-12.75GHz
pasmo górne, polaryzacja pozioma- 11.7-12.75GHz
częstotliwość oscylatora:
LOW 9.75GHz
HIGH 10.60GHz
częstotliwość wyjściowa:
dolne pasmo[zasłonięte]950-19MHz
górne pasmo 1[zasłonięte]100-21MHz
sygnał przełączający pasma - 22KHz
współczynnik szumów - 0,1dB
średnica uchwytu - 40mm
waga: 0,250 kg
kod EAN: 590[zasłonięte][zasłonięte]26803
Gwarancja - 24 miesiące
|
