Multiswitche radialne serii MR są dedykowane dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT, oraz sygnału telewizji naziemnej. Multiswitche są przeznaczone do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej ilości multiswitchy należy zastosować rozgałęźniki i odgałęźniki serii SD-5XX w celu podziału magistrali.

Multiswitche radialne serii MR dedykowane są do instalacji w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MR w bardziej złożonych systemach. Wówczas wbudowane w nie zasilacz posłużyć może do zasilenia innych wykorzystanych w instalacji elementów.

MR-508 R70608 posiada 5 wejść oraz 8 wyjść umożliwiając dystrybucję sygnału z jednego satelity, telewizji naziemnej DVB-T oraz radia analogowego/DAB do 8 gniazd. W przypadku, gdy w instalacji wykorzystane mają być odbiorniki dwugłowicowe należy przeznaczyć na nie 2 wyjścia multiswitcha.

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.

W instalacjach bazujących na multiswichach stosować należy konwertery typu QUATRO.

• multiswitch radialny
• wbudowana prekorekcja charakterystyki kabla
• grupowanie wyjść pod względem poziomu wyjściowego
• separacja pomiędzy wejściami większa niż 30dB
• możliwość zasilania przedwzmacniacza dla anteny naziemnej
• wbudowany zasilacz
• odlewana obudowa gwarantująca wysoki poziom ekranowania

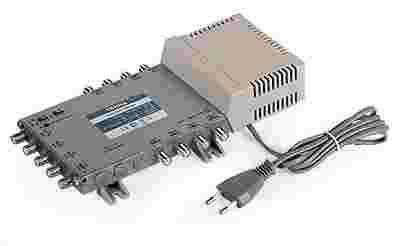

widok multiswitcha

widok multiswitcha z góry

Nazwa			MR-508	MR-512	MR-516
Kod			R70608	R70612	R70616
Ilość wyjść			8	12	16
Pasmo pracy [MHz]		SAT	950 - 2400
		DVB-T/Radio	47 - 790
Wzmocnienie (wbudowana prekorekcja ch-ki tłumienia przewodu) [dB]	SAT	wyjścia 1-4	0...8
		wyjścia 5-8	-1...6
		wyjścia 9-12	-	-2...3
		wyjścia 13-16	-		-3...1
	DVB-T/ Radio	wyjścia 1-4	-1...5
		wyjścia 5-8	-2...3
		wyjścia 9-12	-	-3...1
		wyjścia 13-16	-4...-1
Regulacja wzmocnienia w torze TV naz.[dB]			15, krok 1dB
Max. poziom sygnału SAT (IMD3=35dB)* [dBμV]			96
Max. poziom sygnału DVB-T (IMD3=60dB)* [dBμV]	wyjścia 1-4		88	88	88
	wyjścia 5-8		86	86	86
	wyjścia 9-12		-	84	84
	wyjścia 13-16		-	-	82
Separacja wejść SAT [dB]			> 30
Separacja wyjść [dB]		pasmo SAT	> 30
		pasmo DVB-T	> 35
Zasilanie na wejściach RF			H/Lo, H/Hi - 18V; V/Lo, V/Hi - 14V TV naziemna - 12V
Natężenie prądu na wejściach RF [A]		+18V&+14V&+12V	< 0,7
		+14V&+12V	< 0,5
		+12V	< 0,1
Pobór prądu z odbiornika [mA]			< 65
Sygnały sterujące			14/18V, 0/22kHz
Pobór mocy**			230VAC 50/60Hz 2W
Zakres temperatur pracy [ºC]			-20...+50
Wymiary [mm]			253x135x52	293x135x52	333x135x52
Masa [kg]			0,8	0,9	1,1

*dla 2 nośnych
**bez zewnętrznego obciążenia DC; bez zewnętrznego obciążenia DC; z max. obciążeniem 17W

Urządzenie znanej firmy Terra, która specjalizuje się w produkcji profesjonalnych multiswitchy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że multiswitche TERRA polecić można każdemu.

Niewątpliwą zaletą multiswitchy MR-5XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Gwarantuje to uzyskanie zbliżonego poziomu sygnału na różnie oddalonych od urządzenia gniazdach. Dodatkowo konstruktor zastosował tutaj prekorekcję charakterystyki tłumienia przewodu koncentrycznego - sygnały o wyższych częstotliwościach posiadają wyższe poziomy, dzięki czemu tłumienie przewodu jest właściwie kompensowane.
