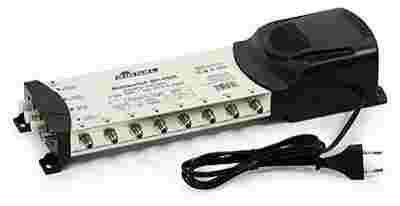

Widok multiswitcha od góry

Rodzina Multiswitchy Signal umożliwia realizację instalacji indywidualnych, np. w domkach jednorodzinnych, czy małych blokach mieszkalnych. Największą zaletą nowych urządzeń jest lepsza, niż w zastępowanej serii separacja sygnału między wejściami. Multiswitche posiadają wbudowaną prekorekcję charakterystyki kabla. Pozwala to na wyeliminowanie wpływu tłumienności kabla rosnącej wraz z częstotliwością, dzięki czemu otrzymujemy takie same poziomy sygnałów w całym paśmie programowym.

Urządzenie realizuje dystrybucję sygnału z jednego satelity oraz telewizji naziemnej maksymalnie do ośmiu gniazd. Możemy zatem podłączyć do ośmiu jednogłowicowych tunerów satelitarnych. Jeżeli tuner posiada dysk twardy (PVR), to dla jego potrzeb zarezerwować należy dwa wyjścia multiswitcha. Niewykorzystane wyjścia multiswitcha należy obciążyć rezystorem 75 Om R66205.

Multiswitche Signal stanowią bardzo atrakcyjną ofertę dla instalacji radialnych (jeden multiswitch, sygnał rozprowadzany promieniście) do 16 gniazd dla jednego, dwóch lub czterech satelit. Ze względu na bardzo dobre parametry są szczególnie polecane do instalacji w domach jednorodzinnych i małych budynkach mieszkalnych. W bibliotece Dipola znaleźć można przykładowe schematy instalacji z zastosowaniem tego rodzaju Multiswitchy.

W instalacjach gdzie istnieje konieczność stosowania multiswitchy kaskadowych, zewnętrznych wzmacniaczy sygnału naziemnego (ze względu na niski poziom lub wielkość instalacji) polecamy najlepsze jakościowo multiswitche firmy TERRA. Wszelkie uwagi na temat projektowania dużych instalacji multiswitchowych zostały zebrane w artykule Profesjonalne instalacje multiswitchowe.

Poziom wyjściowy sygnału naziemnego 85dB oznacza w praktyce, że na wejście toru naziemnego, nie należy podawać sygnałów większych niż 82dB. Sygnały o wyższym poziomie spowodują przesterowanie kluczy tranzystorowych, co objawi się utratą sygnału satelitarnego.

Urządzenie jest przeznaczone do pracy wewnątrz budynku.

Z serii Multiswitchy Signal w ofercie znajdują się również:

• Multiswitch 5 wejść 4 wyjścia R[zasłonięte]69445
• Multiswitch 5 wejść 12 wyjść R[zasłonięte]69445
• Multiswitch 5 wejść 16 wyjść R[zasłonięte]69445
oraz multiswitche 9-cio wejściowe: 5-cio, 8-mio, 12-sto oraz 16-sto wyjściowe.

Nazwa towaru			MP-0508 Signal
Kod towaru			R[zasłonięte]69445
Zakres częstotliwości			47-2150 MHz
Ilość wejść			4 SAT + 1 TV
Ilość wyjść			8
Wzmocnienie	toru SAT		2 dB
			toru TV		2 dB
					Liniowość	toru TV		±2 dB
						toru SAT		±2 dB
	Separacja	Interpolaryzacyjna H/V			28 dB
		Miedzy wejściami	TV/SAT	28 dB
			SAT/SAT	30 dB
		Wyjść		30 dB
Tłumienie odbić	Wejście sygnału TV		10 dB
	Wejście sygnału SAT		11 dB
	Wyjścia		10 dB
Poziom sygnału na wyjściu	SAT EN50083-3		101 dBµV
	TV EN50083-5		85 dBµV
Komendy przełączające			13V, 18V
Napięcie przełączające			15±0,5V
Zasilanie konwertera			Max 600mA
Temperatura pracy			- 20ºC do + 50ºC
Zasilanie urządzenia			90-240V; 40-60Hz
Wymiary urządzenia			365x120x70mm
