Hirschmann - Triax

Sprzęt satelitarny z najwyższej półki

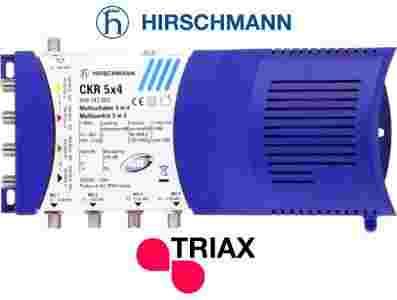

Multiswitch CKR 5x4

(odpowiednik TMS 5x4 P Triax)

Klasa A

Multiswitch CKR 5x4 to ścisły odpowiednik switcha TMS 5x4 P Triax wzbogacony o możliwość współpracy z konwerterem Quad.

Urządzenia pod nazwą Hirschmann są przeznaczone na bardzo wymagające rynki Niemcy / Austria.

Multiswitch CKR 5x4  4-wyjściowy - centralny element instalacji RTV/SAT w mieszkaniu lub domu jednorodzinnym umożliwiającej odbiór :

•  Programów satelitarnych z jednego satelity np. Hot Bird czy Astra
•  Programów telewizji naziemnej DVB-T
•  Programów radiowych FM
•  Cyfrowych programów radiowych T-DAB+ (po uruchomienu usługi)


Podstawowe zalety:

• Bezawaryjny zasilacz z transformatorem sieciowym ( zasilacz to newralgiczny element współczesnej elektroniki, tu producent zastosował prostą konstrukcję która powinna wytrzymać dłużej niż okres gwarancji - nie jest to oczywiste w dzisiejszych czasach choć być powinno).

• Wbudowany wzmacniacz sygnału TV naziemnej DVB-T (w większości przypadków stosowanie dodatkowego wzmacniacza nie jest konieczne).

• Wysoki poziom sygnału wyjściowego SAT  TV naziemnej DVB-T (bardzo ważne jeśli w instalacji są długie kable lub starsze kable gorszej jakości).

• Równomierna charakterystyka w całym paśmie SAT i TV DVB-T.

• Możliwość współpracy zarówno z konwerterem Quattro jak i Quad.

• Gwarancja 24 miesiące.

Multiswitche pochodzą z wyprzedaży magazynowych, artykuły orginalne każdy dokładnie sprawdzony przed wysyłką.

Producent dbający o szczegóły, przykładem jest oznaczenie wejść kolorami odpowiadającymi oznaczeniom na odpowiednich wyjściach konwerterów Quatro Triax/Hirschmann.

Prosta rzecz a jak ułatwia montaż :-)

Przykładowa instalacja SAT/DVB-T/FM

Instalacja z multiswitchem zawsze pracuje stabilniej od wariantu z konwerterem Quad lub Octo i sumatorem ze względu na :

• Lepszą w relacji do sumatorów separację sygnałów.


• Wyższy dopuszczalny poziom wejściowy sygnałów SAT i TER.

• Małe tłumienie sygnałów (w przypadku TV naziemnej sygnał jest wzmocniony - z reguły nie ma potrzeby stosowania wzmacniacza).

• Lepsza współpraca z tunerami SAT (problematyczne są często tunery od nadawców płatnych kanałów TV  - producenci nie trzymają się ściśle standardów), tu konwerter zasilany jest z multiswitcha i unikamy problemów z niewłaściwym wyborem polaryzacji czy pasma.

Pozostałe elementy instalacji takie jak :

• Konwerter Quattro

• Zwrotnice antenowe oraz wzmacniacze programowane
• Wzmacniacz TV naziemnej DVBT
• Kable antenowe KOKA 110 HD, KOKA 125 HD Klasy A+ i A++ charakteryzujące się małym tłumieniem i dużą skutecznością ekranowania 110dB i 125 dB

• Gniazdko pojedyncze końcowe
• Gniazdko podwójne końcowe
• Antena UHF

• Antena VHF
• Tuner satelitarny


można kupić na innych naszych aukcjach i zaoszczędzić na kosztach wysyłki.

Na innych aukcjach znajdziesz duży wybór Multiswitchy do odbioru --> 1/2/3/4 satelitów oraz inne podzespoły grupy producenckiej Triax - Hirschmann.

Parametry techniczne

Zakres częstotliwości SAT :                            [zasłonięte]950-21 MHz

Zakres częstotliwości TER* :                            47-862 MHz

Wzmocnienie SAT ([zasłonięte]950-21 MHz) :                -4 dB +/- 2 dB

Wzmocnienie TER* (47-862 MHz) :                  5 dB +/- 2 dB

Separacja SAT do TER* :                                 22 dB

Separacja TER* do SAT :                                 22 dB

Separacja między polaryzacjami H/V :              25 dB

Separacja Out-Out SAT :                                 30 dB

Separacja Out-Out TER* :                                30 dB

Tłumienie odbiciowe wejść SAT (Return loss) :  12 dB

Tłumienie odbiciowe wyjść SAT (Return loss) :  7 dB

Tłumienie odbiciowe wejść TER* (Return loss) : 11 dB

Tłumienie odbiciowe wyjść TER* (Return loss) : 7 dB

Maksymalny poziom wyjściowy SAT (IMD3 -35dB) : 100 dBuV

Maksymalny poziom wyjściowy TER* (IMD3 -60dB) : 88 dBuV

Impedancja wejść/wyjść :                               75 Ohm

Przełączanie polaryzacji/pasma :                      13V/18V 13V/22kHz-18V/22kHz

Zasilanie z sieci:                                            230V AC 50Hz

Max prąd LNB :                                              600 mA

Temperatura pracy :                                       0...+55 oC

Wymiary :                                                     103 x 71 x 249 mm

TER* - Sygnał z nadajników naziemnych DVB-T, FM, T-DAB+
