Hirschmann - Triax

Sprzęt satelitarny z najwyższej półki

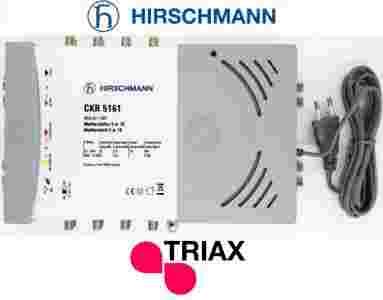

Multiswitch CKR 5161 Hirschmann

Odpowiednik TMP 5x16 Triax

Klasa A

CKR 5321 - nowa profesjonalna seria multiswitchy grupy producenckiej Triax - jest to ścisły odpowiednik switcha TMP 5x32 Triax.

Urządzenia pod nazwą Hirschmann są przeznaczone na bardzo wymagające rynki Niemcy / Austria.

Multiswitch CKR 5161 16-wyjściowy - centralny element instalacji RTV/SAT przeznaczonej do odbioru:

• Programów satelitarnych z jednego satelity np. Hot Bird czy Astra.
• Programów telewizji naziemnej DVB-T.
• Programów radiowych FM.
• Cyfrowych programów radiowych T-DAB+ (po uruchomienu usługi).


Podstawowe zalety:

• Wbudowany aktywny tor sygnału TV naziemnej DVB-T (tłumienie przejścia jest skompensowane prawie do zera - w większości przypadków stosowanie dodatkowego wzmacniacza nie jest konieczne), wyposażony w regulację Terr. Gain (regulowany tłumik 0 do -15 dB) oraz w regulację Terr. Slope (korekcja niższych częstotliwości pasma DVB-T - umożliwiająca uzyskanie równomiernej charakterystyki w całym zakresie TV naziemnej).

• Wbudowana regulacja poziomu sygnału satelitarnego osobno dla każdej polaryzacji niskiego i wysokiego pasma H/L Gain , V/L Gain , H/H Gain , V/H Gain umożliwiająca wyrównanie poziomu sygnału satelitarnego w instalacji, kompensację strat na kablach rosnących dla wyższych częstotliwości.

• Możliwość załączenia zasilania dla zewnętrznego wzmacniacza TV naziemnej DVB-T.

Uwaga: jeśli używasz anteny naziemnej bez wzmacniacza nie włączaj tego zasilania - wbudowany w antenę symetryzator stanowi z reguły zwarcie dla prądu stałego.

• Prawidłowa współpraca multiswitcha zarówno z konwerterami Quattro jak i Quad.

• Wysoki dopuszczalny poziom sygnału wyjściowego SAT i TV naziemnej DVB-T (bardzo ważne jeśli w instalacji są długie kable lub starsze kable gorszej jakości).

• Zasilacz impulsowy odporny na zwarcia w instalacji.

• Gwarancja 24 miesiące.

Multiswitche pochodzą z wyprzedaży magazynowych, artykuły orginalne każdy dokładnie sprawdzony przed wysyłką.

Producent dbający o szczegóły, przykładem jest oznaczenie wejść kolorami zgodnymi z oznakowaniem konwerterów  Quattro Triax / Hirschmann

prosta rzecz a jak ułatwia montaż :-)

Przykładowa instalacja SAT/DVBT/FM

Pozostałe elementy instalacji takie jak :

• Konwerter Quattro

• Zwrotnice antenowe oraz wzmacniacze programowane
• Wzmacniacz TV naziemnej DVBT
• Kable antenowe KOKA 110 HD, KOKA 125 HD Klasy A+ i A++ charakteryzujące się małym tłumieniem i dużą skutecznością ekranowania 110dB i 125 dB

• Gniazdko pojedyncze końcowe
• Gniazdko podwójne końcowe
• Antena UHF

• Antena VHF
• Tuner satelitarny


można kupić na innych naszych aukcjach i zaoszczędzić na kosztach wysyłki.

Na innych aukcjach znajdziesz duży wybór Multiswitchy do odbioru --> 1/2/3/4 satelitów oraz inne podzespoły grupy producenckiej Triax - Hirschmann.

Parametry techniczne

Zakres częstotliwości SAT :[zasłonięte]950-21 MHz

Zakres częstotliwości Terr. : 47-862 MHz

Wzmocnienie SAT ([zasłonięte]950-21 MHz) : -3 dB dB

Wzmocnienie Terr. (47-862 MHz) : -3 dB dB

Zakres regulacji Terr. Slope : 10 dB

Zakres regulacji Terr. Gain : 15 dB

Zakres regulacji V/L, H/L, V/H, H/H Gain : 10 dB

Separacja SAT do Terr. : 32 dB

Separacja Terr. do SAT : 32 dB

Separacja między polaryzacjami H/V : 30 dB

Separacja Out-Out SAT : 30 dB

Separacja Out-Out Terr. : 30 dB

Tłumienie odbiciowe wejść SAT (Return loss) : 10 dB

Tłumienie odbiciowe wyjść SAT (Return loss) : 8 dB

Tłumienie odbiciowe wejść Terr. (Return loss) : 10 dB

Tłumienie odbiciowe wyjść Terr. (Return loss) : 8 dB

Maksymalny poziom wyjściowy SAT : 100 dBuV

Maksymalny poziom wyjściowy Terr. : 95 dBuV

Impedancja wejść/wyjść : 75 Ohm

Przełączanie polaryzacji/pasma : 13V/18V 13V/22kHz-18V/22kHz

Zasilanie z sieci : 180-264 V AC 47-63 Hz

Max prąd LNB : 600 mA

Napięcie zasilania dla zew. wzmacniacza Terr. : 12 V

Prąd zasilania dla zew. wzmacniacza Terr. : 50 mA

Temperatura pracy : 0...+55 oC

Wymiary : 157 x 51 x 240 mm

Terr* Sygnał z nadajników naziemnych DVB-T, FM, T-DAB+
