CHCESZ KUPIĆ MULTISWITCH Z KTÓRYM NIE BEDZIESZ MIAŁ PROBLEMÓW
DOBRZE TRAFIŁEŚ

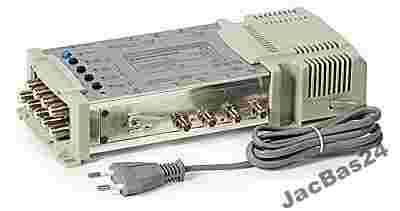

PROFESJONALNE MULTISWITCHE TERRA
[zasłonięte]00000
!! 9 WEJŚĆ, 8 WYJŚĆ !!
[zasłonięte]00000
!! AKTYWNY TOR SYGNAŁU NAZIEMNEGO !!
[zasłonięte]00000
!! PREKOREKCJA CHARAKTERYSTYKI KABLA !!
[zasłonięte]00000
!! WYSOKA SEPARACJA SYGNAŁU MIĘDZY WEJŚCIAMI !!
[zasłonięte]00000
!! WYKONANY Z ELEMENTÓW NAJWYŻSZEJ JAKOŚCI !!
[zasłonięte]00000
!! PRODUKT EUROPEJSKI !!
[zasłonięte]00000
!! BARDZO NISKA AWARYJNOŚĆ !!
[zasłonięte]00000
!! WSPOŁPRACUJE Z: NC +, POLSAT !!
[zasłonięte]00000
Multiswitche radialne serii MSR są dedykowane dla małych i średnich instalacji z dystrybucją sygnału pośredniej częstotliwości SAT, oraz sygnału telewizji naziemnej. Multiswitche są przeznaczone do pracy wewnątrz budynku.
[zasłonięte]00000
Cechy wyróżniające
multiswitch radialny
wbudowana prekorekcja charakterystyki kabla
grupowanie wyjść po względem poziomu wyjściowego
separacja pomiędzy wejściami większa niż 30dB
możliwość zasilania przedwzmacniacza dla anteny naziemnej
wbudowany zasilacz
zasilanie konwertera po liniach H
0000
[zasłonięte]00000
Urządzenie znanej firmy Terra, która specjalizuje się w produkcji profesjonalnych multiswitchy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że multiswitche Terry można polecić nawet najbardziej wybrednemu klientowi. Multiswitch współpracuje ze wszystkimi platformami Cyfrowymi (POLSAT, NC+).
[zasłonięte]00000
Niewątpliwą zaletą multiswitchy MSR-9XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Można tutaj podłączyć gniazda różnej odległości kablowej gniazda do multiswitcha, w taki sposób że na gniazdach otrzymamy zbliżone wartości poziomów. Dodatkowo konstruktor zastosował tutaj prekorekcje, tzn sygnały o wyższych częstotliwościach posiadają wyższe poziomy. W kablu mamy sytuację odwrotną, zatem na gnieździe poziomy się wyrównają.
[zasłonięte]00000
W czasie pracy na wejściach multiswitch'a wystawione są następujące napięcia:
- 18 V DC na wejściach H,lo oraz H,Hi
- 14 V DC na wejściach V,lo oraz V,Hi
- 12 V DC na wejściu telewizji naziemnej. Napięcie to umożliwia zasilanie przedwzmacniacza antenowego.
[zasłonięte]00000
Urządzenie jest zasilane napięciem 220V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.
Nie obciążone wejścia multiswitchy należy zakończyć rezystorami zakończeniowymi z kondensatorami blokującymi.
[zasłonięte]00000
Dane techniczne:
|
Nazwa
|
MSR-908
|
MSR-912
|
MSR-916
|
|
Kod towaru
|
|
Ilość wyjść
|
8
|
12
|
16
|
|
Zakres częstotliwości
|
Telewizji Satelitarnej
|
MHz
|
[zasłonięte]950-24
|
|
Telewizji naziemnej
|
MHz
|
47-862
|
|
Wzmocnienie z typową prekorekcją
|
Sekcja 1
regulacja 10dB
|
Wyjścia 1-4
|
dB
|
7-12
|
|
Wyjścia 5-8
|
dB
|
6-10
|
|
Wyjścia 9-12
|
dB
|
-
|
5-8
|
|
Wyjścia 13-16
|
dB
|
-
|
4-6
|
|
Tor TV naziemnej
regulacja 20dB
|
Wyjścia 1-4
|
dB
|
3-7
|
|
Wyjścia 5-8
|
dB
|
2-5
|
|
Wyjścia 9-12
|
dB
|
-
|
1-3
|
|
Wyjścia 13-16
|
dB
|
-
|
0-1
|
|
Maksymalny poziom wyjściowy dla toru SAT IF (IMD3=35dB)
|
dB
|
93
|
|
Maksymalny poziom wyjściowy dla toru TV naziemnej (DIN45004B)
|
Wyjścia 1-4
|
dB
|
91
|
91
|
91
|
|
Wyjścia 5-8
|
dB
|
88
|
88
|
88
|
|
Wyjścia 9-12
|
dB
|
-
|
86
|
86
|
|
Wyjścia 13-16
|
dB
|
-
|
-
|
83
|
|
Separacja pomiędzy wejściami SAT
|
dB
|
>25
|
|
Separacja pomiędzy wyjściami
|
dB
|
>25
|
|
Tłumienie przesłuchów
|
TV/SAT
|
dB
|
>=24
|
|
SAT/TV
|
dB
|
>=45
|
|
Napięcia na wejściach
|
V
|
H/Lo, H/Hi-18; V/Lo, V/Hi-14; naz. 12
|
|
Pobór prądu stałego
|
całkowity
|
A
|
<1
|
|
+/14V & 12V
|
A
|
<0,5
|
|
Maksymalny pobór prądu przez przedwzmacniacz 12V
|
mA
|
100
|
|
Pobór prądu z tunera dla potrzeb multiswitcha
|
mA
|
<60
|
|
Sygnały sterujące
|
14/18V, 0/22kHz, Tone Burst lub DiSEqC 2.0
|
|
Moc
|
W
|
30max
|
|
Zakres temperatur pracy
|
C
|
-20...+50
|
|
Wymiary
|
mm/kg
|
244,5x128x53/0,9
|
284,5x128x53/1
|
324,5x128x53
|
[zasłonięte]00000
[zasłonięte]00000
Przykładowy schemat instalacji multiswitchowej:
Urządzenie jest zasilane napięciem 220V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.
Nie obciążone wejścia multiswitchy należy zakończyć rezystorami zakończeniowymi z kondensatorami blokującymi.
