Przedmiotem naszej aukcji jest:

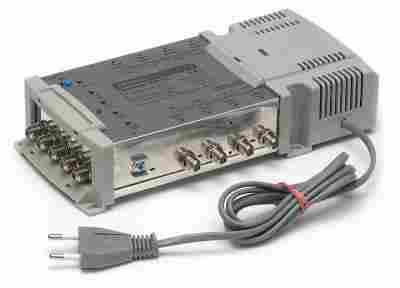

Multiswitch MSR-508 Terra 5-wejściowy 8-wyjściowy z aktywną naziemną
Multiswitche radialne serii MSR są dedykowane dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT, oraz sygnału telewizji naziemnej. Multiswitche są przeznaczone do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej ilości multiswitchy należy zastosować rozgałęźniki i odgałęźniki serii SS-5XX w celu podziału magistrali.
- multiswitch radialny
- wbudowana prekorekcja charakterystyki kabla
- grupowanie wyjść po względem poziomu wyjściowego
- separacja pomiędzy wejściami większa niż 30dB
- możliwość zasilania przedwzmacniacza dla anteny naziemnej
- wbudowany zasilacz
- zasilanie konwertera po liniach H
widok multiswitcha z góry
MSR504
|
MSR508
|
MSR512
|
MSR516
|
| Ilość wyjść |
4 |
8 |
12 |
16 |
| Zakres częstotliwości |
sygnał satelitarny |
0,95-2,4 GHz
|
| sygnał TV naziemnej |
4-862 MHz
|
| Wzmocnienie |
sygnał satelitarny |
Wyjścia 1-4 |
1...4dB
|
| Wyjścia 5-8 |
- |
-1...-1dB
|
| Wyjścia 9-12 |
- |
-3...-2dB
|
| Wyjścia 13-16 |
- |
-5...-5dB
|
| sygnał TV |
Wyjścia 1-4 |
-7...-3dB |
| Wyjścia 5-8 |
- |
-8...-5dB |
| Wyjścia 9-12 |
- |
-9...-7dB |
| Wyjścia 13-16 |
- |
-10...-9dB |
| Maksymalny poziom wyjściowy dla sygnał satelitarnego (IMD3= 35 dB) |
92 dBuV
|
| Poziom wyjściowy dla sygnału telewizji naziemnej |
Wyjścia 1-4 |
91 dBuV |
91 dBuV |
91 dBuV |
91 dBuV |
| Wyjścia 5-8 |
- |
88 dBuV |
88 dBuV |
88 dBuV |
| Wyjścia 9-12 |
- |
- |
86 dBuV |
86 dBuV |
| Wyjścia 13-16 |
- |
- |
- |
83 dBuV |
| Wejście satelitarne |
>30dB |
| Wyjście satelitarne |
>30dB |
| Separacja pomiędzy wejściami |
Terr/SAT |
>=30dB |
| SAT/Ter |
>=40dB |
| Napięcia na wyjściach |
H/Lo. H/Hi -18V; V/Lo,V/Hi -14V; naziemna -12V |
| Maksymalny pobór prądu |
całość |
<0,8A |
| 14V+12V |
<0,5A |
| Pobór prądu z tunera |
<80mA |
| Sygnały sterujące |
V/Lo, H/Lo |
11,5-14,5V/0kHz,16,5-19V/0kHz |
| V/Hi, H/Hi |
11,5-14,5V/22kHz,16,5-19V/22kHz |
| Temperatura pracy |
-20stopni do +50stopni
|
| Wymiary [mm] |
200x128x53 |
230x128x53 |
270x128x53 |
310x128x53 |
| Masa [kg] |
0,68 |
0,78 |
0,88 |
0,98 |
Urządzenie znanej firmy Terra, która specjalizuje się w produkcji profesjonalnych multiswitchy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że multiswitche Terry można polecić nawet najbardziej wybrednemu klientowi. Multiswitch współpracuje ze wszystkimi platformami Cyfrowymi (POLSAT, CYFRA+, N).
Niewątpliwą zaletą multiswitchy MSR-5XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Można tutaj podłączyć gniazda różnej odległości kablowej gniazda do multiswitcha, w taki sposób że na gniazdach otrzymamy zbliżone wartości poziomów. Dodatkowo konstruktor zastosował tutaj prekorekcje, tzn sygnały o wyższych częstotliwościach posiadają wyższe poziomy. W kablu mamy sytuację odwrotną, zatem na gnieździe poziomy się wyrównają.
Urządzenie jest zasilane napięciem 230V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tego napięcia.
W czasie pracy na wejściach multiswitch'a wystawione są następujące napięcia:
- 18 V DC na wejściach H,lo oraz H,Hi
- 14 V DC na wejściach V,lo oraz V,Hi
- 12 V DC na wejściu telewizji naziemnej. Napięcie to umożliwia zasilanie przedwzmacniacza antenowego.
Urządzenie jest zasilane napięciem 220V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.
Nie obciążone wejścia multiswitchy należy zakończyć rezystorami zakończeniowymi z kondensatorami blokującymi.
Przykłady instalacji z zastosowaniem multiswitchów
|
|
Produkt nowy, oryginalnie zapakowany, paczka dobrze zabezpieczona.
