CHCESZ KUPIĆ MULTISWITCH Z KTÓRYM NIE BEDZIESZ MIAŁ PROBLEMÓW
DOBRZE TRAFIŁEŚ
oooooooooooo

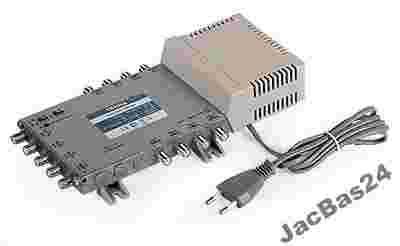

PROFESJONALNE MULTISWITCHE TERRA
oooooooooooo
oooooooooooo
!! 5 WEJŚĆ, 8 WYJŚĆ !!
oooooooooooo
!! AKTYWNY TOR SYGNAŁU NAZIEMNEGO !!
ooooooooooo
!! PREKOREKCJA CHARAKTERYSTYKI KABLA !!
ooooooooooo
!! WYSOKA SEPARACJA SYGNAŁU MIĘDZY WEJŚCIAMI !!
ooooooooooo
!! WYKONANY Z ELEMENTÓW NAJWYŻSZEJ JAKOŚCI !!
ooooooooooo
!! PRODUKT EUROPEJSKI !!
ooooooooooo
!! PRGWARANCJA 3 LATA !!
ooooooo
!! BARDZO NISKA AWARYJNOŚĆ !!
ooooooooooo
!! WSPOŁPRACUJE Z: NC +, POLSAT !!
ooooooooooo
Multiswitche radialne serii MR są dedykowane dla małych i średnich instalacji z dystrybucją sygnału pośredniej częstotliwości SAT, oraz sygnału telewizji naziemnej. Multiswitche są przeznaczone do pracy wewnątrz budynku.
ooooooooooo
Cechy wyróżniające
multiswitch radialny
wbudowana prekorekcja charakterystyki kabla
grupowanie wyjść po względem poziomu wyjściowego
separacja pomiędzy wejściami większa niż 30dB
możliwość zasilania przedwzmacniacza dla anteny naziemnej
wbudowany zasilacz
zasilanie konwertera po liniach H
ooooooooooo
ooooooooooo
Urządzenie znanej firmy Terra, która specjalizuje się w produkcji profesjonalnych multiswitchy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że multiswitche Terry można polecić nawet najbardziej wybrednemu klientowi. Multiswitch współpracuje ze wszystkimi platformami Cyfrowymi (POLSAT, NC+).
Niewątpliwą zaletą multiswitchy MR-5XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Można tutaj podłączyć gniazda różnej odległości kablowej gniazda do multiswitcha, w taki sposób że na gniazdach otrzymamy zbliżone wartości poziomów. Dodatkowo konstruktor zastosował tutaj prekorekcje, tzn sygnały o wyższych częstotliwościach posiadają wyższe poziomy. W kablu mamy sytuację odwrotną, zatem na gnieździe poziomy się wyrównają.
ooooooooooo
W czasie pracy na wejściach multiswitch'a wystawione są następujące napięcia:
- 18 V DC na wejściach H,lo oraz H,Hi
- 14 V DC na wejściach V,lo oraz V,Hi
- 12 V DC na wejściu telewizji naziemnej. Napięcie to umożliwia zasilanie przedwzmacniacza antenowego.
ooooooooooo
Urządzenie jest zasilane napięciem 220V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.
Nie obciążone wejścia multiswitchy należy zakończyć rezystorami zakończeniowymi z kondensatorami blokującymi.
ooooooooooo
Dane techniczne:
MR504
|
MR508
|
MR512
|
MR516
|
| Ilość wyjść |
4 |
8 |
12 |
16 |
| Zakres częstotliwości |
sygnał satelitarny |
0,95-2,4 GHz
|
| sygnał TV naziemnej |
4-862 MHz
|
| Wzmocnienie |
sygnał satelitarny |
Wyjścia 1-4 |
1...4dB
|
| Wyjścia 5-8 |
- |
-1...-1dB
|
| Wyjścia 9-12 |
- |
-3...-2dB
|
| Wyjścia 13-16 |
- |
-5...-5dB
|
| sygnał TV |
Wyjścia 1-4 |
-7...-3dB |
| Wyjścia 5-8 |
- |
-8...-5dB |
| Wyjścia 9-12 |
- |
-9...-7dB |
| Wyjścia 13-16 |
- |
-10...-9dB |
| Maksymalny poziom wyjściowy dla sygnał satelitarnego (IMD3= 35 dB) |
92 dBuV
|
| Poziom wyjściowy dla sygnału telewizji naziemnej |
Wyjścia 1-4 |
91 dBuV |
91 dBuV |
91 dBuV |
91 dBuV |
| Wyjścia 5-8 |
- |
88 dBuV |
88 dBuV |
88 dBuV |
| Wyjścia 9-12 |
- |
- |
86 dBuV |
86 dBuV |
| Wyjścia 13-16 |
- |
- |
- |
83 dBuV |
| Wejście satelitarne |
>30dB |
| Wyjście satelitarne |
>30dB |
| Separacja pomiędzy wejściami |
Terr/SAT |
>=30dB |
| SAT/Ter |
>=40dB |
| Napięcia na wyjściach |
H/Lo. H/Hi -18V; V/Lo,V/Hi -14V; naziemna -12V |
| Maksymalny pobór prądu |
całość |
<0,8A |
| 14V+12V |
<0,5A |
| Pobór prądu z tunera |
<80mA |
| Sygnały sterujące |
V/Lo, H/Lo |
11,5-14,5V/0kHz,16,5-19V/0kHz |
| V/Hi, H/Hi |
11,5-14,5V/22kHz,16,5-19V/22kHz |
| Temperatura pracy |
-20stopni do +50stopni
|
| Wymiary [mm] |
200x128x53 |
230x128x53 |
270x128x53 |
310x128x53 |
| Masa [kg] |
oooooooooooo
Przykładowy schemat instalacji multiswitchowej:
oooooooooooo
oooooooooooo
