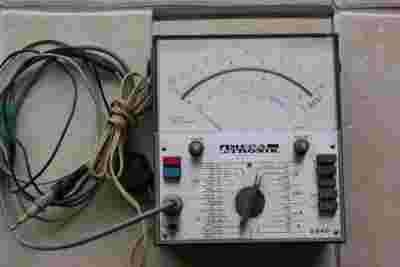

Multimetr elektroniczny TYP V-640
w pełni sprawny
Wujek przeszedł na emeryturę i prosił mnie, żebym mu to posprzedawał
Na innych moich stronach pozostałe mierniki
Parametry techniczne: Zakresy pomiarowe:
Pomiar napięć stałych i zmiennych
1.5/5/15/50/150/500mV 1.5/5/15/50/150/500/1500V (wart. końcowe zakresów)
Pomiar napięć zmiennych przy użyciu sondy typ V40.25:
od 1V do 15V w podzakresach 1.5/5/15V
Skala dB: Podzakresy:
-60/-50/-40/-30/-20/-10 +10/+20/+30/+40/+50/+60
Działki skal
-20...0...+6 0dB=0.775V/1mA,600 Ohm
Pomiar prądów stałych i zmiennych
0.15/1.5/15mA,0.15/1.5/15mA, 0.15/1.5A(wartość końcowa zakr.)
Pomiar rezystancji:
100W,10kW,1MW,100MW (środek skali miernika)
maksymalna mierzona rezystancja:
10000MW
Dokładność pomiaru:
Pomiar napięć i prądów stałych:
ą1.5% wartości zakresu
Pomiar napięć i prądów przemiennych:
ą5% długości łuku podziałki
Skala dB:
jak dla napięć zmiennych
Impedancja wejściowa:
Pomiar napięć stałych
100MOhm
Pomiar napięć zmiennych na zakresach 1.5mV do 150mV 500mV do 1500V
10MOhm ok.60pF 100MOhm ok.20pF
Pomiar napięć przy użyciu sondy w.cz. typ V-40.25
300kOhm 2.5pF
Dane ogólne: Skala miernika: -długość: ok.150mm -liniowa dla pomiarów i prądów stałych i zmiennych z końcowymi działkami 5 i 15 -skala do pomiarów rezystancji w kolorze zielonym -skala decybeli w kolorze czerwonym -skala z zerem pośrodku -wskaźnik poziomu napięcia baterii zasilającej Wybieranie zakresów i rodzaju pracy: -25-cio położeniowy obrotowy przełącznik zakresów -7-mio klawiszowy przełącznik rodzaju pracy -możliwość zmiany polaryzacji podczas pomiarów napięć i prądów stałych oraz rezystancji Stabilność zera: -dryft zera Ł40mV/8godz. w stałej temperaturze Szumy własne: -poniżej 30m przy rezystancji źródła 100kW lub mniejszej Odporność na przeciążenia: -wszystkie elementy układu za wyjątkiem sondy w.cz. i bocznika zewnętrznego są odporne na wielokrotne przeciążenia: -krótkotrwałe: (poniżej 1s) 1700V na wszystkich zakresach napięć stałych i zmiennych -ciągłe:170V na zakresach 1.5mV do 150mV,1700V na pozostałych zakresach Zakres temperatur otoczenia: -0...+50OC Zasilanie: -12...18V napięcie stałe pobór prądu ok.0.4mA -12szt. Baterii alkalicznych
Pełne dane na stronie:
http://www.zse.bydgoszcz.pl/~prac316/mierniki3.htm#a
